磁通门电流传感器（Fluxgate）是一种零磁通、闭环、高精度的电流传感器，主打超高精度、极低零漂与温漂，适合直流 / 低频精密测量，常被当作 “计量级电流基准”。
工作原理：
原边电流Ip产生的磁场和输出电流Is在补偿线圈上产生的磁场大小相等，方向相反。零磁通感应器是一个对称的感应器(symmetry detector)，连接到一个方波发生器。零磁通感应处理电路和信号放大电路，与补偿线圈一起输出电流Is，该输出电流Is精确反映被测电流的大小和方向。由于磁芯工作在零磁通状态，磁芯的非线性和剩磁对传感器的精度没有影响，所以磁通门电流传感器的精度高，非线性失真小。
| 型号 | 原边额定电流有效值(A) | 测量范围(A) | 供电电压(V) | 副边输出 | 精度(%) | 输出带宽(kHz) | 使用温度(°C) | 铜排(mm) | PCB | 其它 |
|---|---|---|---|---|---|---|---|---|---|---|

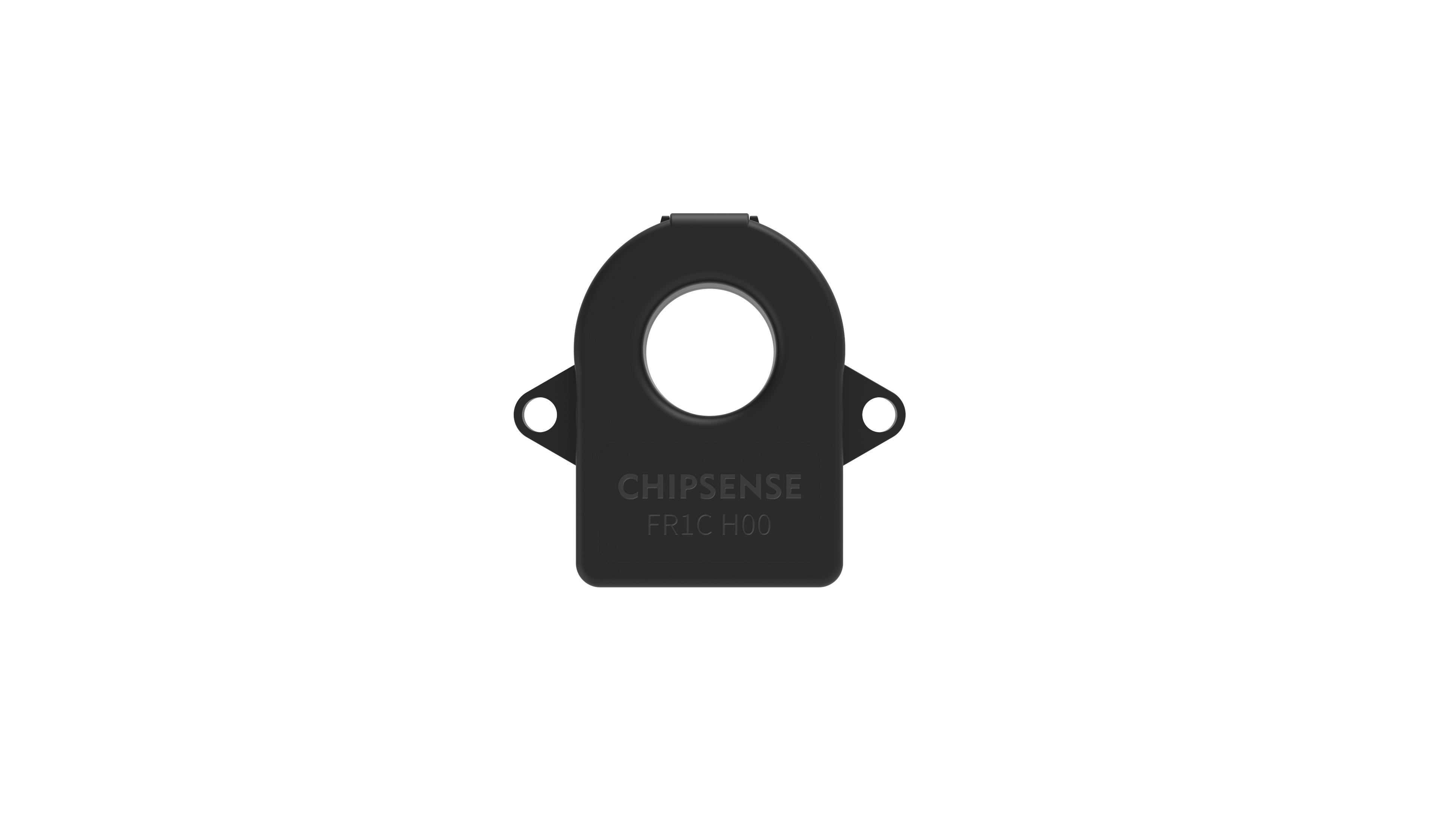

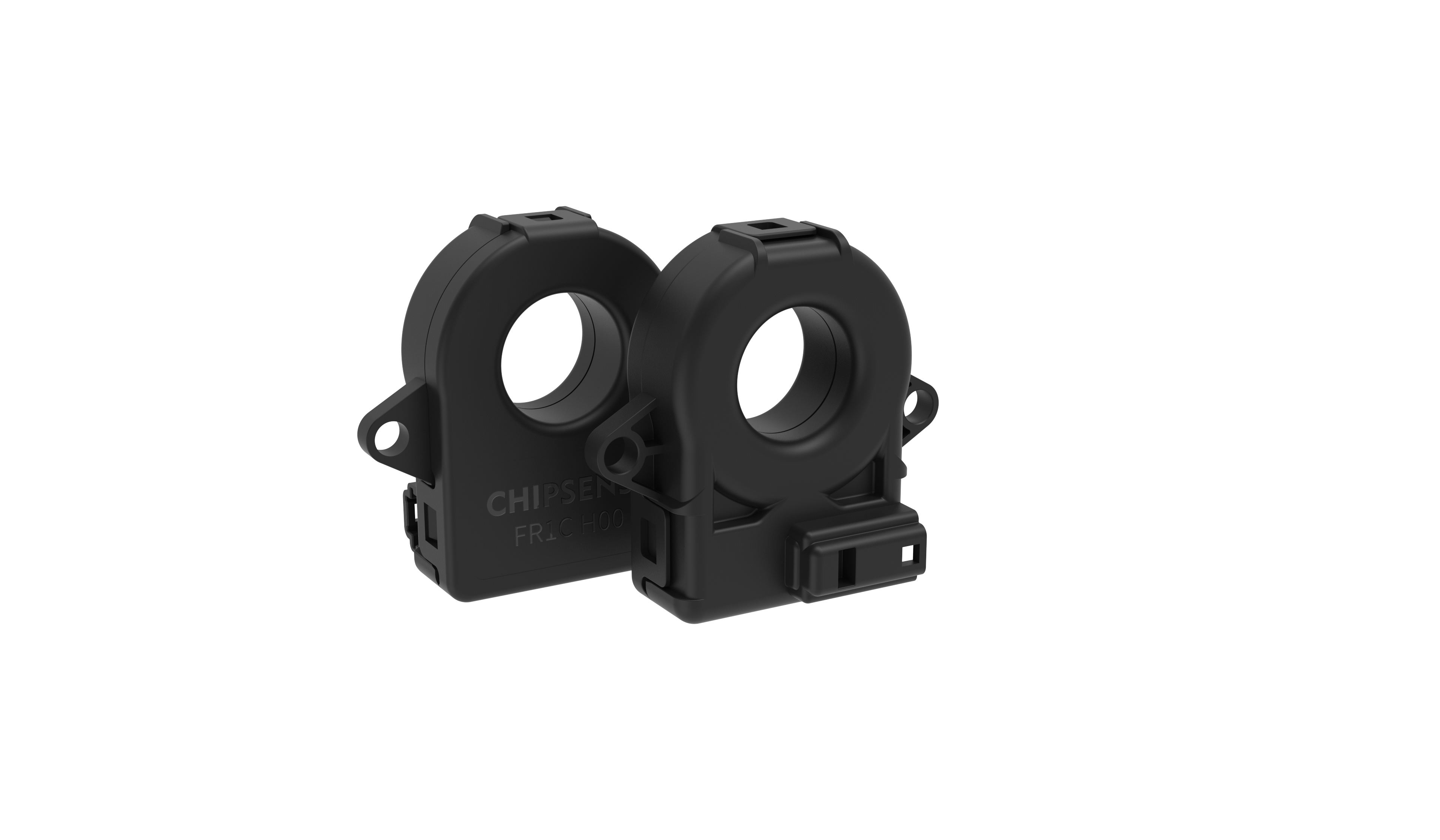

| FR1C 300 H00 | 300 | ±400 | 13.5 | CAN ID | ±60mA | -40~85 | Φ24.2 mm | Tyco AMP 1473672-1 | ||
 FR1C 300 H00
|
||||||||||
| FR1C 500 H00 | 500 | ±600 | 13.5 | CAN ID | ±60mA | -40~85 | Φ24.2 mm | Tyco AMP 1473672-1 | ||
 FR1C 500 H00
|
||||||||||

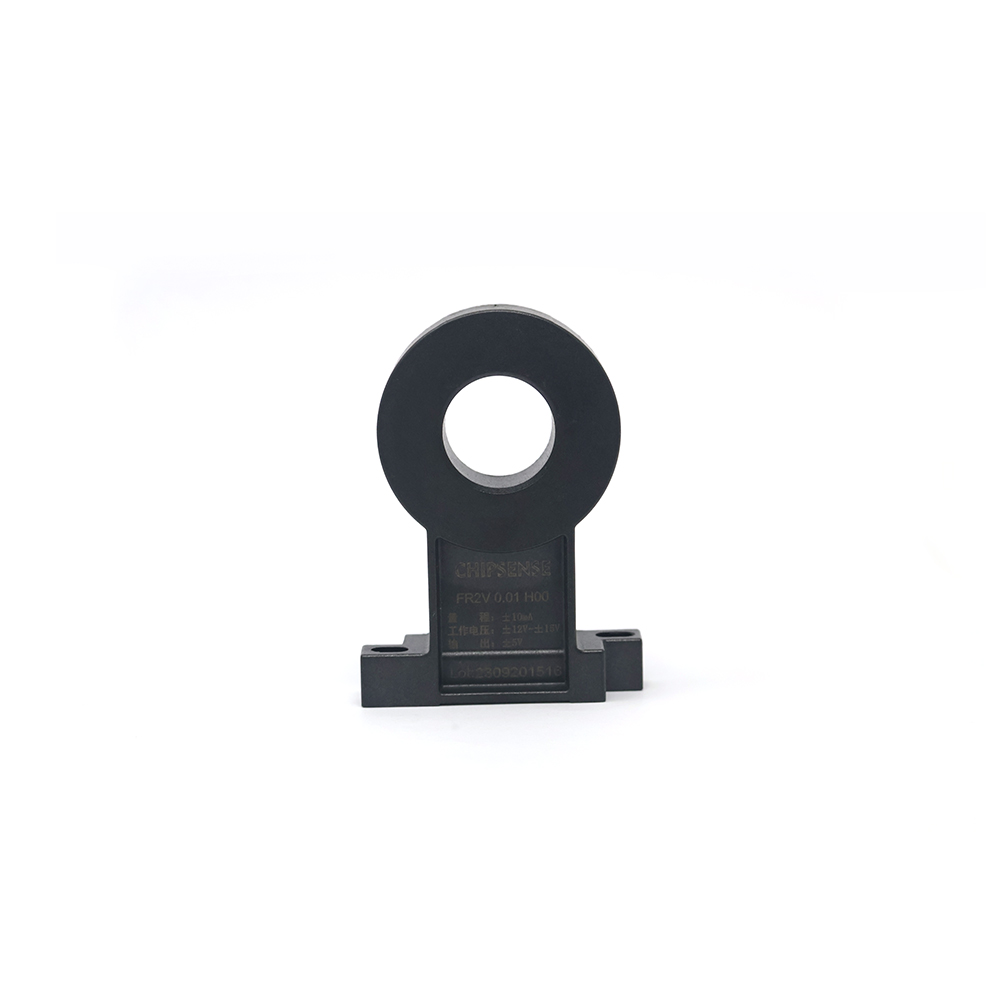

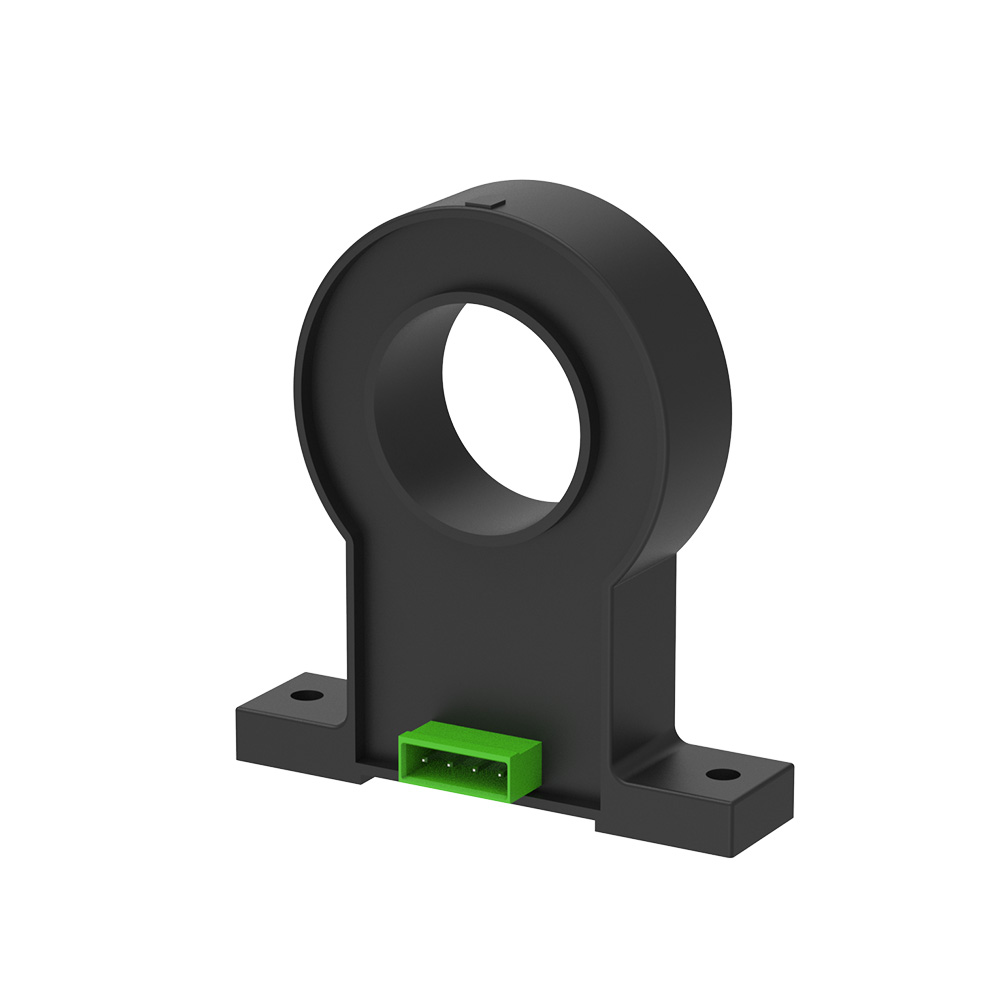

| FR2V 0.01 H00 | 0.01 | ±0.015 | ±12...15 | ±5V | +1.0 | DC | -10~70 | Ø20.0 | JK2EDG-5.08-4P | |
 FR2V 0.01 H00
|
||||||||||
| FR2V 0.02 H00 | 0.02 | ±0.03 | ±12...15 | ±5V | ±1.0 | DC | -10~70 | Ø20 | JK2EDG-5.08-4P | |
 FR2V 0.02 H00
|
||||||||||
| FR2V 0.05 H00 | 0.05 | ±0.075 | ±12...15 | ±5V | ±1.0 | DC | -10~70 | Ø20.0 | JK2EDG-5.08-4P | |
 FR2V 0.05 H00
|
||||||||||
| FR2V 0.1 H00 | 0.1 | ±0.15 | ±12...15 | ±5V | ±1.0 | DC | -10~70 | Ø20.0 | JK2EDG-5.08-4P | |
 FR2V 0.1 H00
|
||||||||||
| FR2V 0.3 H00 | 0.3 | ±0.36 | ±12...15 | ±5V | ±1.0 | DC | -10~70 | Ø20.0 | JK2EDG-5.08-4P | |
 FR2V 0.3 H00
|
||||||||||

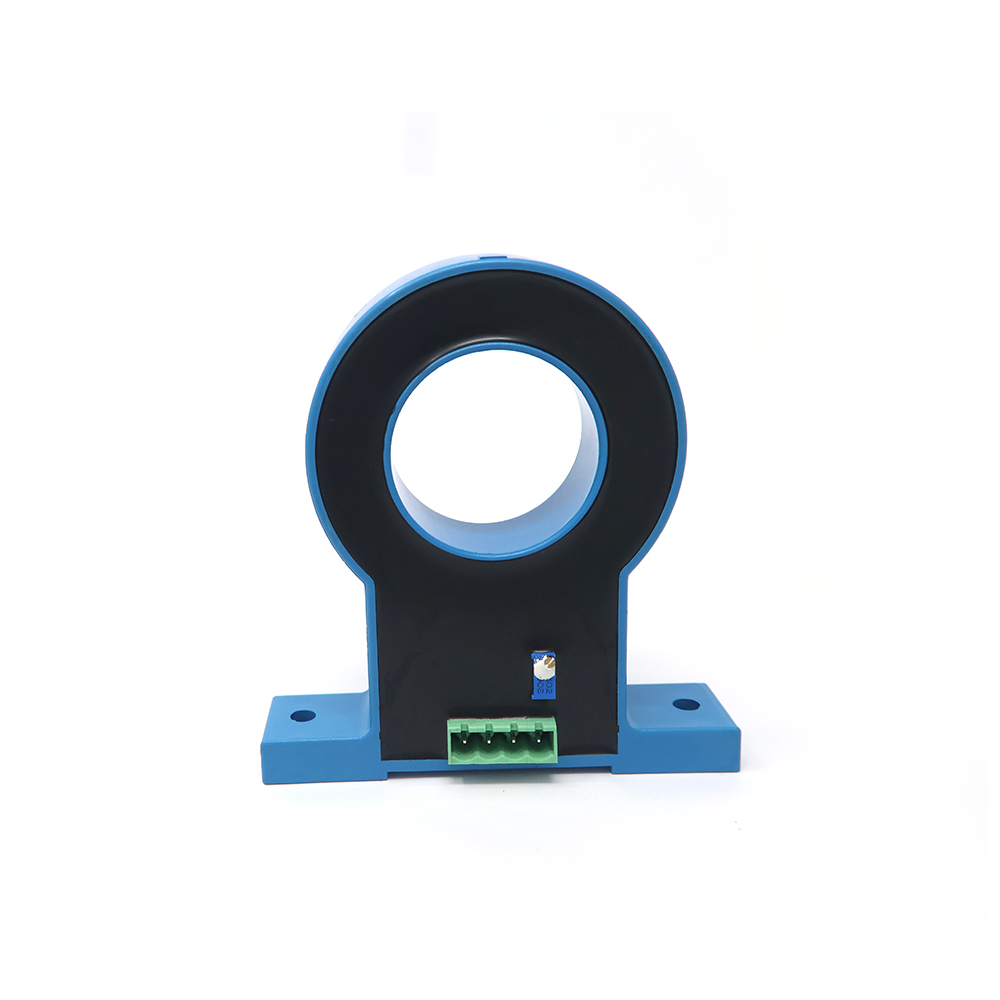

| FR5V 0.01 H00 | 0.01 | ±0.015 | ±12...15 | ±5V | ±1.0 | DC | -10~70 | Ø40.5 | JK2EDG-5.08-4P | |
 FR5V 0.01 H00
|
||||||||||
| FR5V 0.02 H00 | 0.02 | ±0.03 | ±12...15 | ±5V | ±1.0 | DC | -10~70 | Ø40.5 | JK2EDG-5.08-4P | |
FR5V 0.02 H00
|
||||||||||
| FR5V 0.05 H00 | 0.05 | ±0.075 | ±12...15 | ±5V | ±1.0 | DC | -10~70 | Ø40.5 | JK2EDG-5.08-4P | |
FR5V 0.05 H00
|
||||||||||
| FR5V 0.1 H00 | 0.1 | ±0.15 | ±12...15 | ±5V | ±1.0 | DC | -10~70 | Ø40.5 | JK2EDG-5.08-4P | |
FR5V 0.1 H00
|
||||||||||
| FR7V 0.005 H00 | 0.005 | ±0.007 | ±15 | ±5V | ±1.0 | DC | -10~70 | Ø12 | KF2EDG 3.81MM 4P | |
 FR7V 0.005 H00
|
||||||||||

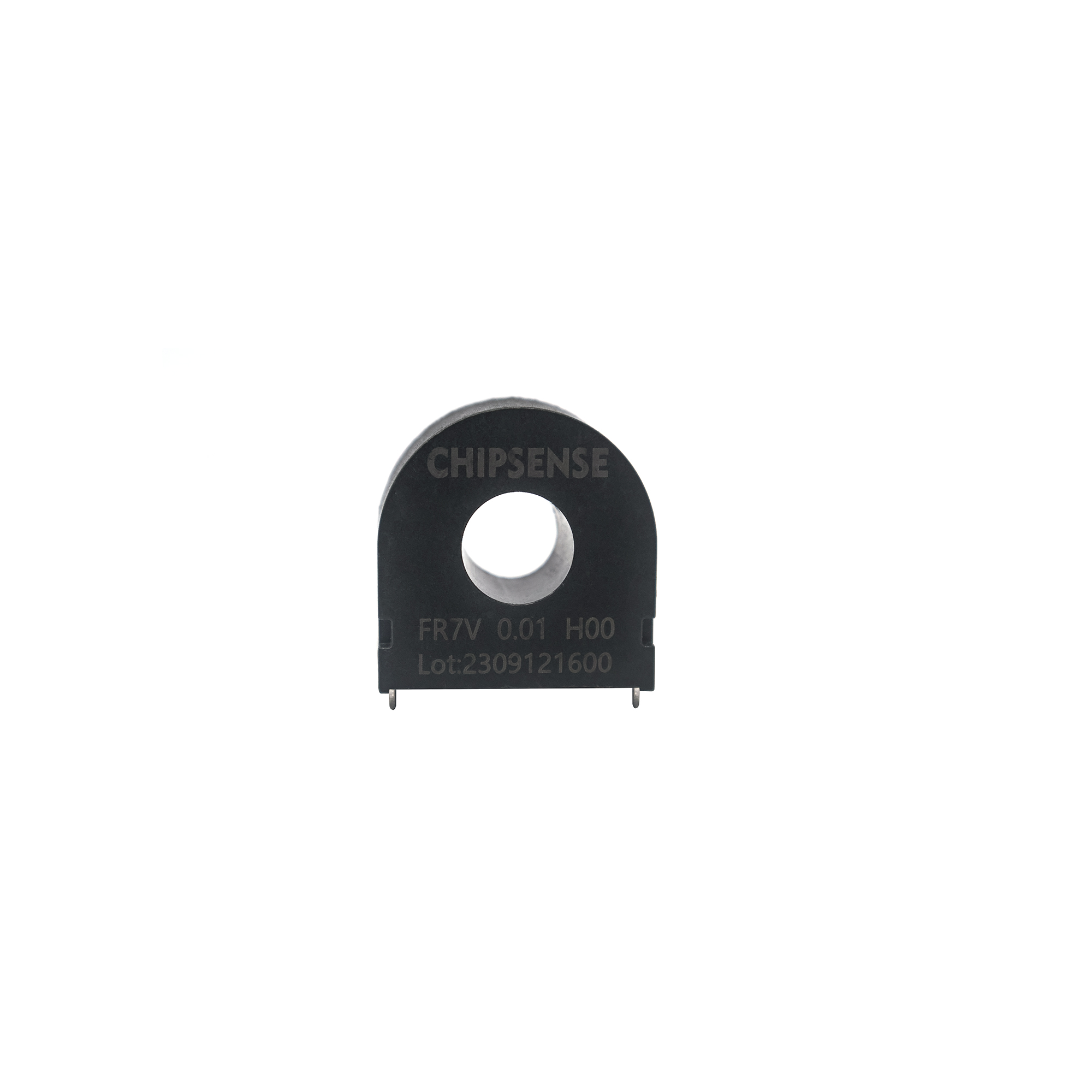

| FR7V 0.01 H00 | 0.01 | ±0.017 | ±15 | ±5V | ±1.0 | DC | -10~70 | Ø12 | KF2EDG 3.81MM 4P | |
