引言
在“双碳”战略推动下，储能系统已成为新型电力系统的“刚需”——它既是可再生能源消纳的“缓冲池”，也是电网调峰调频的“稳定器”。从百兆瓦级电网侧储能电站到户用分布式储能，从锂电池、液流电池到飞轮储能，所有储能技术的安全运行、效率提升与寿命延长，都依赖于对电参数的精准感知。电流电压传感器作为储能系统的重要器件，其性能直接决定了系统能否实现“可观、可测、可控”。
一、储能系统的核心监测需求：为何需要高精度电流电压传感器？
储能系统运行的本质是“电能存储<-->电能释放”的循环，涉及到电池组、变流器（PCS）、电池管理系统（BMS）及电网接口四大核心环节。每个环节的电压、电流参数变化均需被实时捕捉，以支撑以下关键功能：
1. 安全是储能的“生命线”
·电池安全：三元锂电池过充（＞4.2V/串）会导致析锂短路，过放（＜2.5V/串）会引发负极不可逆损伤；液流电池过压可能导致电解液分解。这样一来电压电流传感器需要有微秒级响应时间，采集并输出信号给后端做判断，如异常（如单串电压跳变、总电流突增），则触发熔断或降功率保护。
·设备安全：PCS直流侧过流（如电池反接或短路）会烧毁IGBT模块；交流侧过压（如电网浪涌）会击穿变流器绝缘。传感器需准确反馈这些异常电参数，避免设备永久性损坏。
2. 效率是经济性的“硬指标”
储能系统的度电成本（LCOE）与转换效率强相关。统计表明，PCS的交直流转换效率每提升1%，单瓦时成本可下降约3%。电流电压传感器需精确测量交直流侧的电压、电流及相位差，计算实时效率（η=P_out/P_in），并通过控制策略优化（如调整调制比、开关频率）降低损耗。
3. 寿命是长期运行的“关键变量”
电池寿命（循环次数）与充放电深度（DOD）、温度、倍率密切相关。通过对充电放电的电流积分（库仑计法）来计算SOC（荷电状态）时，若电流传感器误差达1%，SOC估算误差可放大至5%以上，导致过充过放，缩短电池寿命。因此，传感器精度需控制在0.1%FS（满量程误差）以内。
二、电流电压传感器的选型逻辑：适配储能场景的技术特性
储能系统的电参数具有“宽量程、多场景、强干扰”特点：电流范围从单串电池的数安级（如BMS单体监测）到PCS直流侧的数千安（如1500V系统），电压范围从单串3V到电网侧10kV；同时，PCS开关频率（10kHz~100kHz）会产生高频噪声，电池舱内温度波动（-20℃~60℃）会影响传感器稳定性。因此，传感器选型需重点关注以下指标：
指标
关键要求
典型场景
量程
电流：数A级（单体监测）~5kA级（大储直流侧）；电压：mV级（单串）~40kV级（电网）
不同层级（电池簇→PCS→电网）监测
精度
电流：≤0.1%FS（SOC估算需求）；电压：≤±5mV（单串过充保护）
BMS、PCS效率计算
响应时间
≤5μs（短路保护）；≤1ms（孤岛检测）
故障快速切断
隔离耐压
≥2.5kVrms（电池簇与BMS间）；≥10kVrms（PCS交流侧与地）
电气安全
抗干扰能力
EMC等级：工业级（IEC 61000-4-2/3/4）
PCS高频开关噪声抑制
温漂
≤50ppm/℃（-40℃~85℃）
储能舱宽温环境
主流传感器类型与技术适配
（一）电流传感器：从直流到高频的全场景覆盖
电流是储能系统的能量流量，其测量需覆盖直流、交流及脉动成分。储能场景常用的电流传感器如下：
1. 分流器（Shunt Resistor）
o原理：基于欧姆定律（V=IR），通过测量小电阻（μΩ—数mΩ级）两端的电压差计算电流。
o优势：常温下精度高（误差＜0.1%FS）、线性度好、成本低；无磁饱和，适合中小电流直流测量。
o局限：仅适用于常温、低压直流等场合，绝缘耐压强度偏低，温度的变化对其精度影响很大；需配合高精度ADC（如24位Σ-Δ型）采样；电流发热明显（功率P=I²R）。
o应用场景：电池簇总电流监测（如1500V系统，500A电流对应0.1mΩ分流器，功耗25W）、PCS直流侧输入电流测量（需选低感型以减少高频噪声）。
2. 霍尔电流传感器（闭环磁平衡式）
o原理：被测电流产生的磁场通过磁芯的聚集，霍尔元件检测磁场强度，反馈电路驱动补偿线圈抵消原磁场，最后输出与原边电流成正比的电压信号。
o优势：电气隔离，绝缘强度高（原副边无直接接触）、量程宽（±5A~±10kA）、响应快（≤1μs）；支持直流、交流、脉动电流测量。
o局限：存在磁滞误差（高温或大电流下更明显）；高频下（＞100kHz）精度下降迅速。
o应用场景：电池单串电流监测,PCS交流侧输出电流测量（需选高带宽型应对开关频率）。
3. 磁通门传感器
o原理：利用软磁材料的非线性磁化特性，通过激励线圈产生交变磁场，检测感应线圈的谐波分量计算电流。
o优势：精度极高（误差＜0.01%FS）、温漂小（＜10ppm/℃）、抗干扰强。
o局限：成本高、体积大；仅适用于直流或低频交流。
o应用场景：实验室级储能测试平台（如电池循环寿命测试中的精密电流测量）。
4. 罗氏线圈（Rogowski Coil）
o原理：空心线圈感应被测电流的变化率（dI/dt），通过积分器还原电流波形。
o优势：无磁饱和、高频响应优异（带宽0.1Hz~10MHz）、体积小；适合非接触式测量。
o局限：精度较低；仅测交流或变化的直流（如脉冲电流）；需配套积分器，输出为电压信号需转换为电流。
o应用场景：超级电容储能的瞬时大电流监测（如10kA/μs的充放电速率）、PCS交流侧高频纹波电流分析（用于谐波治理）。
（二）电压传感器：从单串到电网的高压隔离
电压需监测从组串电池（数十V级）到电网侧（kV级）的宽范围电位差，同时保证高隔离性。
1. 电阻分压式电压传感器
o原理：通过高精度电阻分压网络（如1000:1）将高电压转换为低电压信号，经隔离运放或ADC采样；
o优势：结构简单、成本低、线性度好；适合低电压直流测量；
o局限：仅适用于直流或者脉动直流；分压电阻需高稳定性（温漂＜1ppm/℃），否则长期运行会漂移；
o应用场景：锂电池单串电压监测（如3.2V~4.2V，选用0.05%精度的分压电阻）、铅酸电池簇总电压测量（如48V/96V）；
2. 磁调制式电压传感器
o原理：利用铁芯的磁调制效应，将被测电压转换为二次侧交流信号，通过解调得到直流电压值；
o优势：电气隔离耐压高（可达40kVrms）、抗干扰强；适合高压直流或交流测量；
o局限：体积较大；低频响应略差（＜1Hz），响应时间较慢；
o应用场景：PCS直流侧高压母线电压监测（如1500V系统）、电网侧储能并网点电压采集（35kV/110kV）。
3. 电容分压式电压传感器
o原理：通过高压电容与低压电容的分压比，将被测电压转换为低电压信号。
o优势：体积小、重量轻；适合中高压交流测量（如10kV~35kV）。
o局限：受温度、频率影响较大；需定期校准。
o应用场景：中压储能系统的并网线路电压监测（如35kV汇流母线）。
三、典型应用场景：从电池簇到电网的全链路感知
场景1：电池管理系统（BMS）——电芯级的“微观守护”
BMS是储能电池的“大脑”，其核心功能（SOC/SOH估算、均衡控制、故障保护）依赖高精度电流电压传感器。
·单串电压监测：每串电池（如磷酸铁锂16串/簇）需配置独立的电阻分压器或隔离型ADC通道，采样精度需≤±5mV（对应SOC估算误差＜1%）；例如，某100MWh储能电站采用200串/簇的磷酸铁锂电池，每串配置精度0.02%的分压电阻，配合BMS的卡尔曼滤波算法，将SOC估算误差控制在±1.5%以内，显著延长电池寿命；
·总电流与均衡电流监测：电池簇总电流通过闭环霍尔传感器测量（如500A量程，精度0.1%FS），用于库仑计法计算SOC；同时，每串电池的均衡电流（如2A~10A）通过小型霍尔传感器监测，确保均衡功能正常（均衡电流偏差＜±10%）；
·温度协同感知：部分高端传感器集成温度通道（如PT1000铂电阻），实时监测单串电池温度，结合电压数据修正SOC模型（如低温下容量衰减补偿）。
场景2：变流器（PCS）——交直流转换的“效率引擎”
PCS是储能系统与电网的桥梁，其效率优化与故障诊断高度依赖电流电压的同步测量。
·交直流侧电参数同步采集：直流侧通过高精度闭环霍尔传感器（如1000A量程，精度0.5%FS）监测电池输入电流，交流侧通过高带宽霍尔电流传感器（如100kHz带宽）监测并网电流。结合两者的电压数据（直流母线电压、电网线电压），计算PCS的实时效率（η=P_ac/P_dc×100%），并通过控制策略调整IGBT的导通压降（如降低开关损耗）或优化调制比（如SPWM的载波频率），将效率从98%提升至98.5%。
·短路与孤岛保护：当电池侧发生短路时，电流传感器需在10μs内检测到电流突增（如从500A跳升至3000A），触发PCS的直流断路器跳闸；当电网侧发生孤岛运行时，交流电流传感器监测到电流相位与电压相位失步（如相位差＞10°），结合频率偏差（如＞0.5Hz），在20ms内触发反孤岛保护，避免电网运维人员触电风险。
场景3：电网侧储能——全局协同的“能量中枢”
在百兆瓦级电网侧储能电站中，电流电压传感器需支撑多簇协调控制与电网服务（如调频、调压）。
·多簇电流均衡控制：大型储能电站通常由数十个电池簇并联，各簇电流差异（如某簇电流偏大10%）可能因内阻升高或SOC不一致导致。通过监测每簇的总电流（精度至少0.1%FS），EMS系统可动态调整各簇的充放电功率（如降低高电流簇的功率指令），使簇间电流偏差＜5%，延长整体寿命。
·电网扰动响应：并网点的电压、电流传感器需同步采集电压幅值（如50Hz正弦波的幅值偏差）、电流相位（如与电压的相位差）。当电网频率下降（如49.5Hz）时，储能系统需释放有功功率（P=Δf×K，K为调差系数），此时电流传感器需精确测量输出电流（误差＜0.2%FS），确保响应速度＜20ms，满足电网一次调频要求。
场景4：运维与故障诊断——数据驱动的“预测维护”
电流及电压的历史数据是储能系统健康管理（PHM）的核心输入。例如：
·电池衰减分析：通过长期监测单串电压的衰减速率（如每月下降0.05V），结合温度数据，可预测电池剩余寿命（RUL），提前制定更换计划。
·PCS器件老化检测：交流电流传感器的长期漂移（如每年增加0.05%FS）可反映IGBT模块的老化程度，结合关断时间的变化，实现器件健康状态评估。
四、器件的选型要求；
1、高精度，一致性好，线性度好；
2、良好的动态响应，响应时间快；
3、高带宽；
符合上述要求的器件，根据安装方式和量程大小，电流传感器可以有如下的选择：

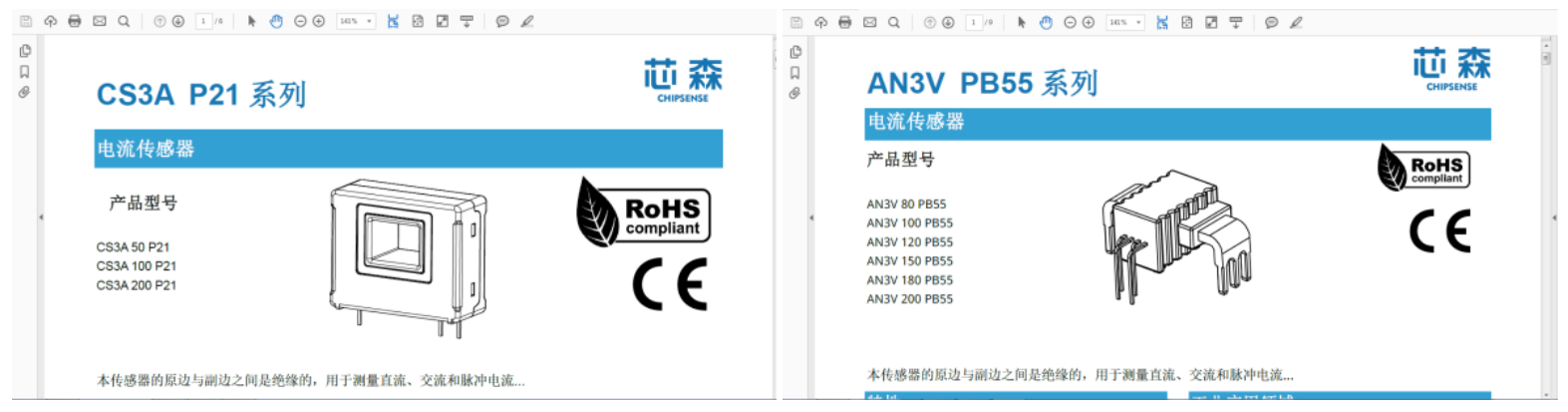

1. PCB安装方式：
AN1V/AN3V /CS3A 等等；

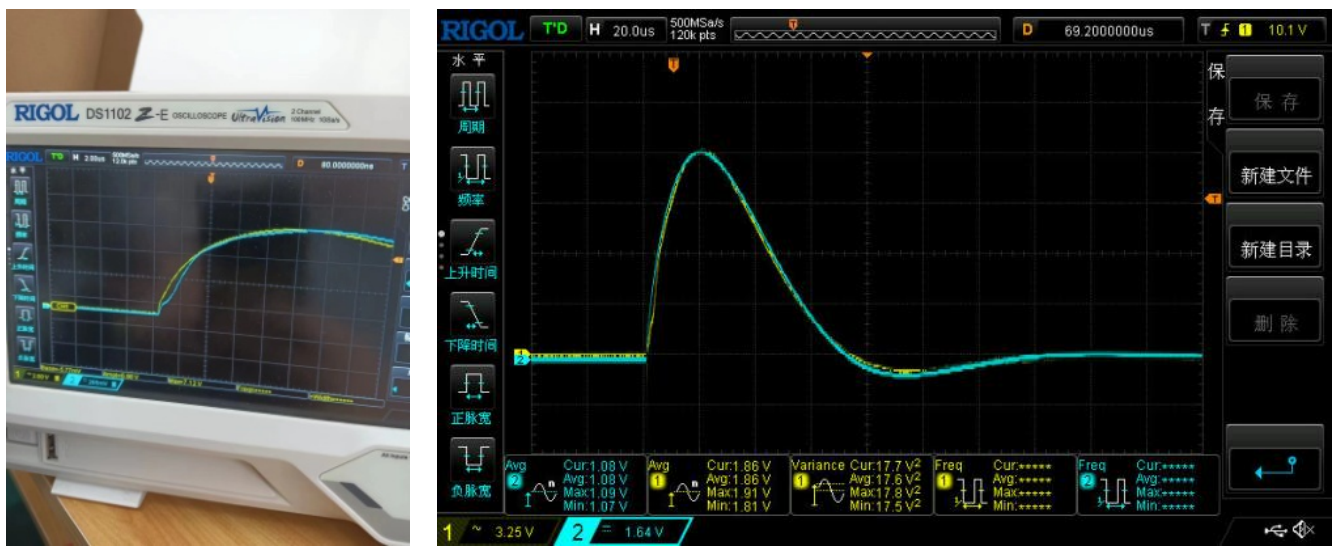

CS3A <1us AN3V<5us
2.螺丝固定方式

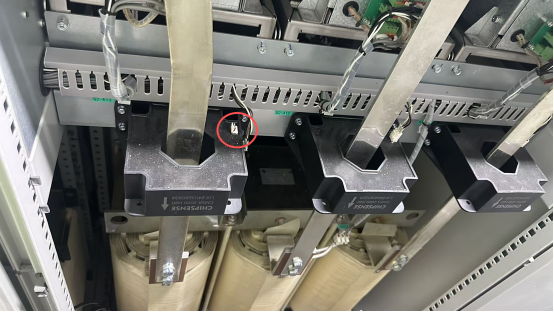

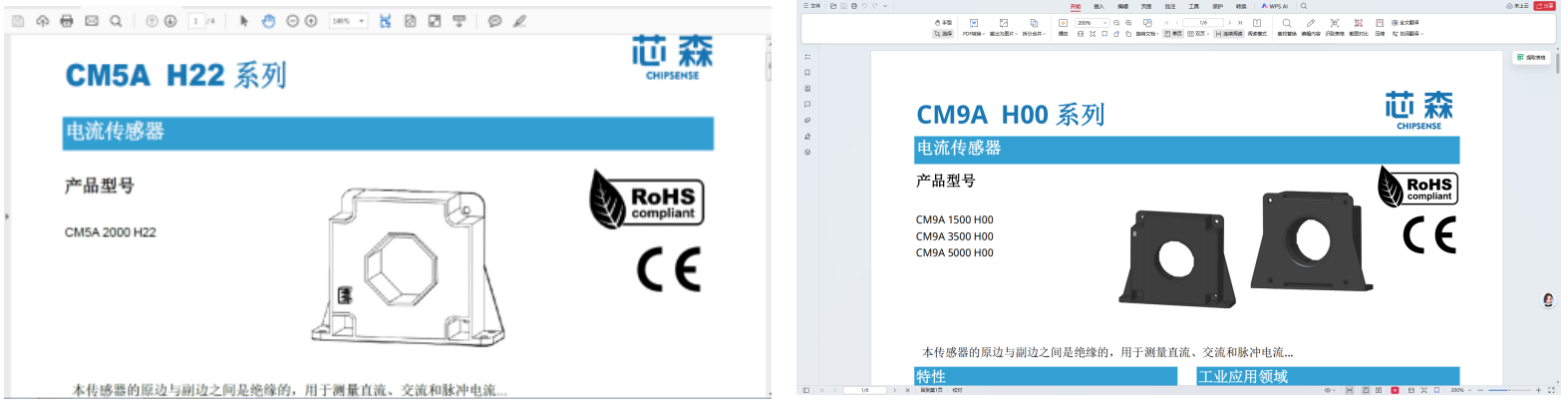

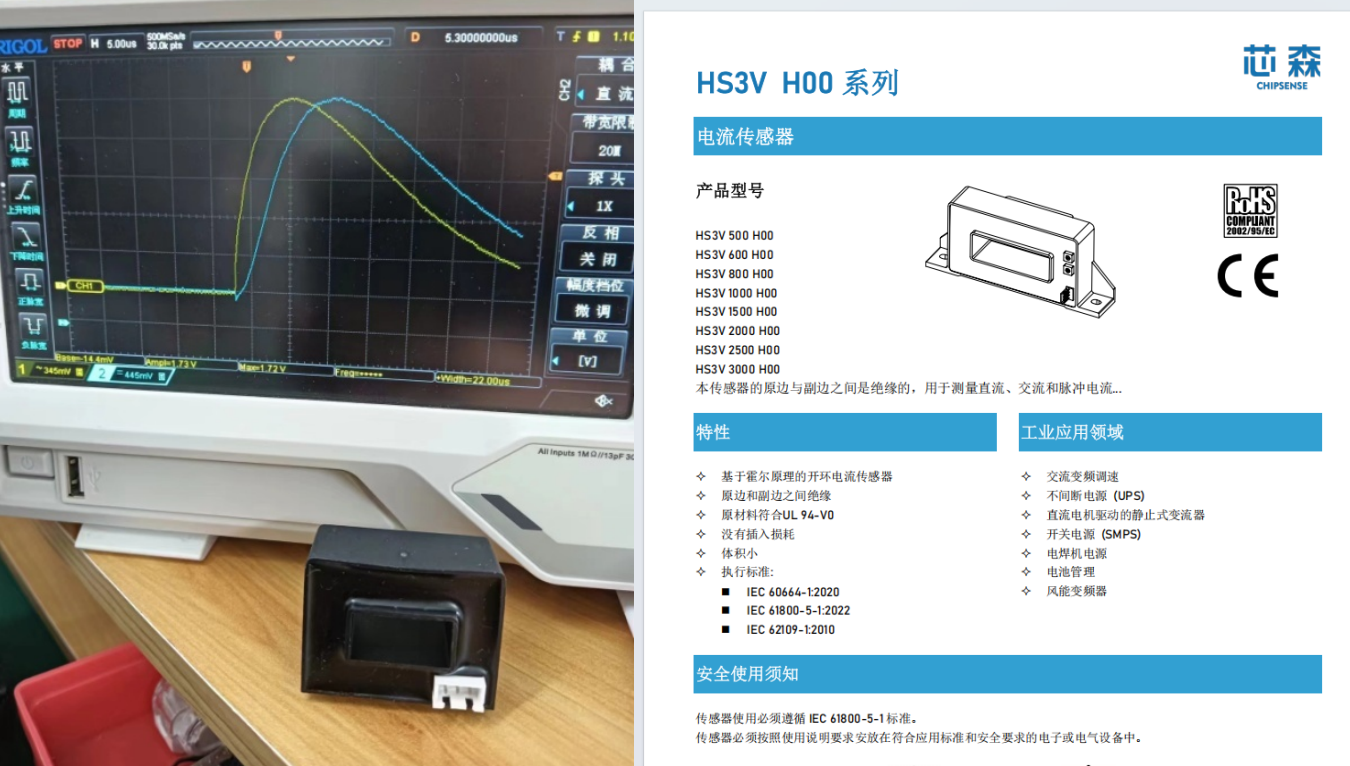

可以选择：闭环：CM5A/CR8A/CM9A... 开环：AS1V/HS3V...

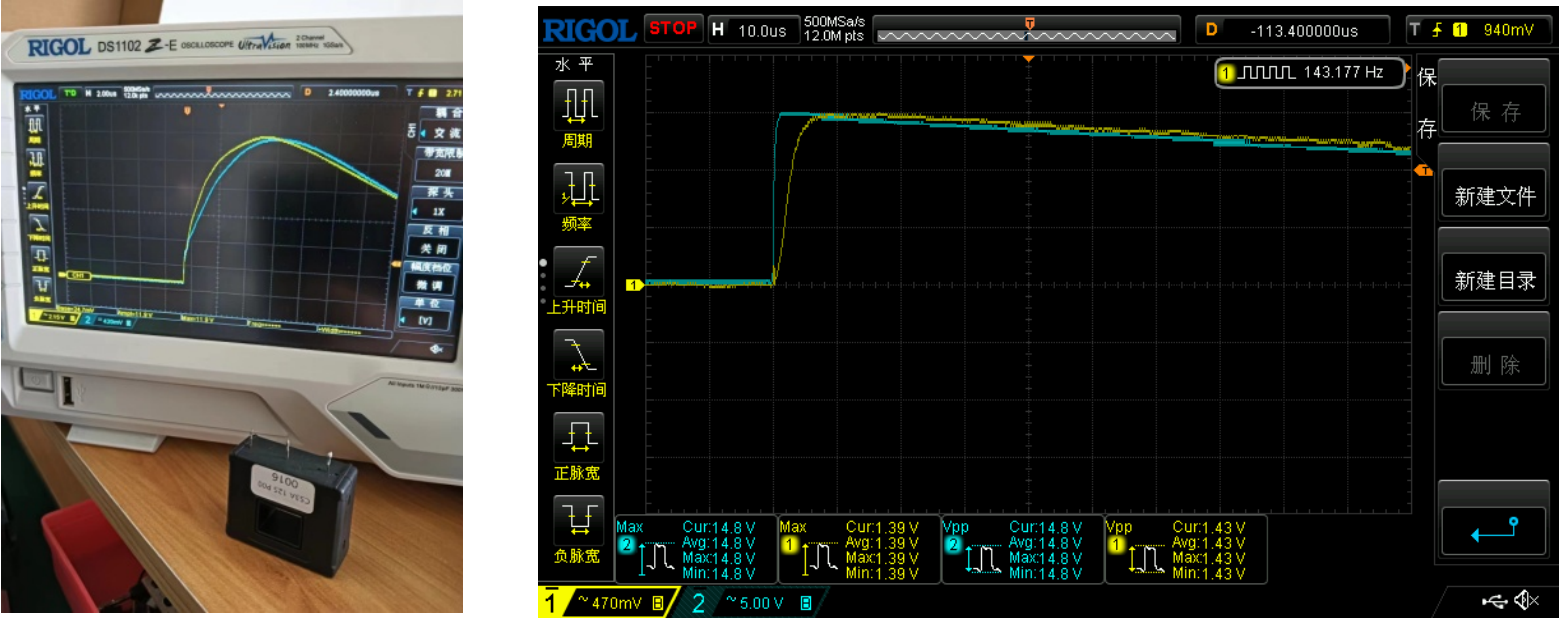

闭环，响应时间<1us
开环的响应时间，一般<5us

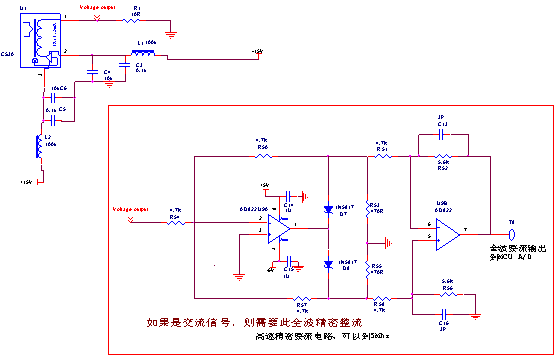

应用电路图参考如上，需要注意的是：
1、±15V等电源尽量采用LDO，降低噪音；若不具备条件，需要使用开关电源，则使用LC滤波的方式，同时使用0.1u/10u MLCC电容，能降低电源的噪音。低的电源噪音能显著提高测量精度；
2、若是用器件测量AC电流，则输出需要对其做精密全波整流，才能到MCU/SOC进行A/D
3、若是仅测量直流电流，则开环器件即可；若是要做短路/过电流检测，则需要闭环器件；
4、要注意PCB Layout时的电源完整性，把传感器的Gnd层所在的周围，只在同一个层，且布置成一个孤岛形状，能有效的避免器件的彼此干扰。详情见下图对AN3V某一应用电路仿真的结果；

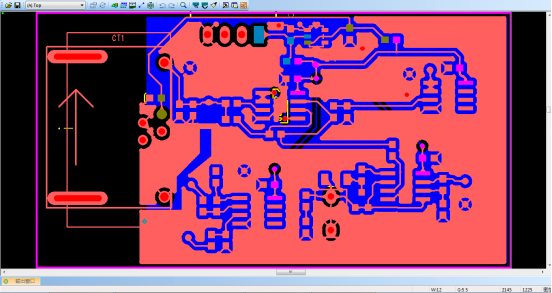

PCB Layout(传感器AN3V布置在左侧，CT1处)

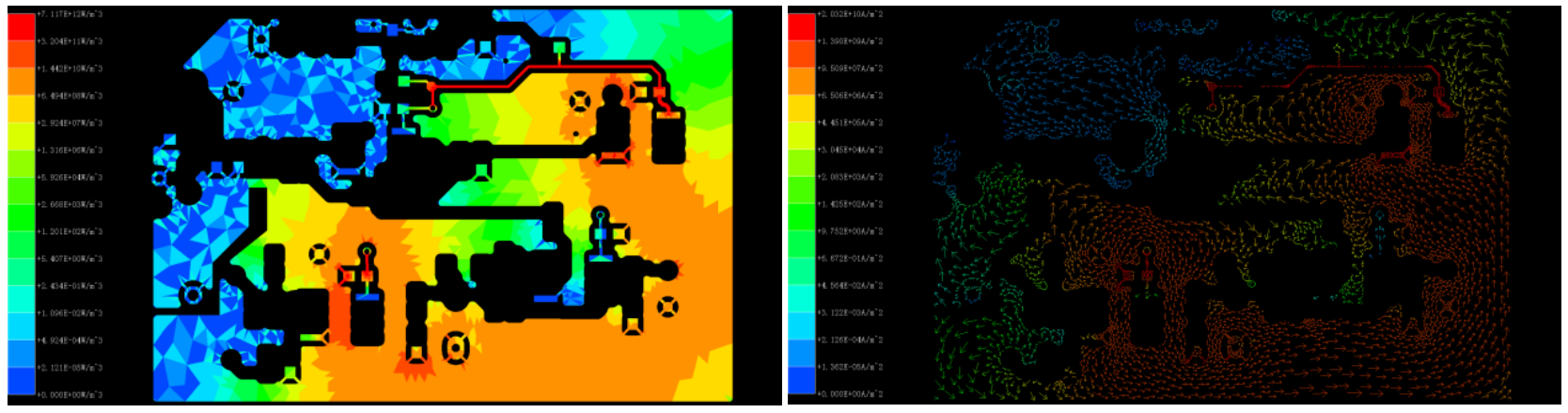

Gnd层功率和电流密度分布图
电压传感器的选型：

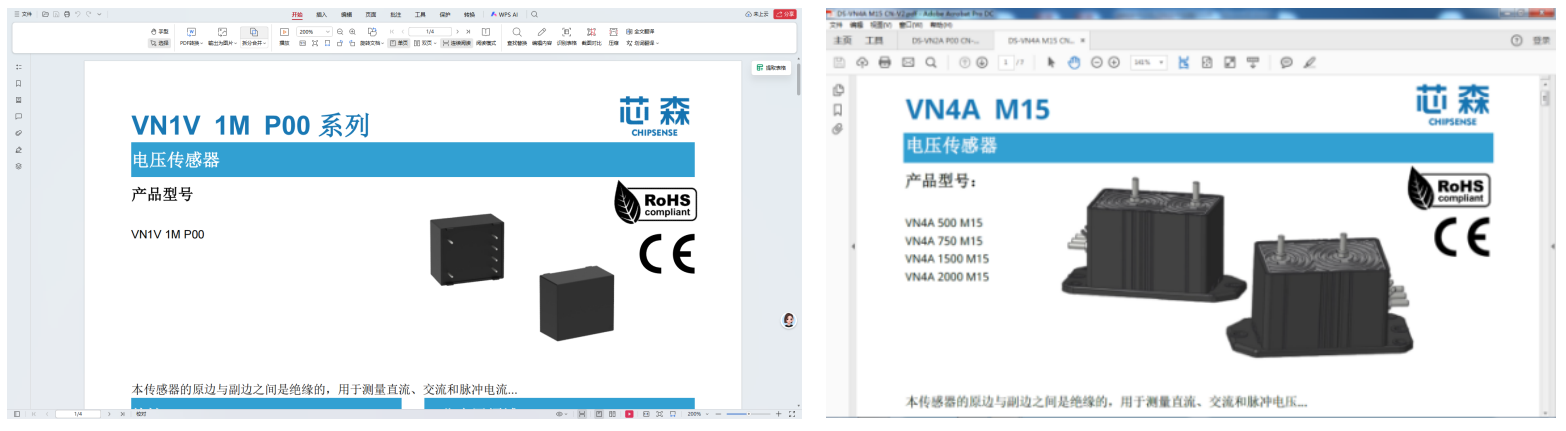

PCB安装方式的可以考虑VN1V1M P00，螺丝固定安装方式可以考虑VN4A 系列，见下图；
五、挑战与未来趋势：从“精准测量”到“智能感知”
当前技术挑战
1. 极端环境适应性：储能舱内温度波动（-20℃~60℃）会导致传感器温漂，分流器的温漂达100ppm/℃，这时需采用温度补偿芯片（例如TI的INA3221）或恒温设计。
2. 高精度与低成本平衡：锂电池储能对SOC精度要求＜±2%，但0.05%FS的分流器成本是普通型的3倍，需通过数字校准（如在线自校准算法）降低对硬件精度的依赖。
3. 电磁兼容（EMC）设计：PCS开关产生的高频噪声（通常是10kHz~1MHz）会耦合到电流传感器信号中，需综合考虑采用屏蔽电缆、差分输入ADC及软件滤波（如FIR低通滤波器）。
六、未来发展趋势
1. 智能化集成：传感器内部将集成MCU与AI算法，实现本地数据处理（如异常电流波形识别、SOC预估算），减少上传数据量并提升响应速度。
2. 多参数融合：电流、电压传感器将与温度、湿度传感器集成，构建“电-热-环境”多维感知体系，更精准地预测电池热失控风险。
3. 无线化与微型化：基于LoRa或NB-IoT的无线电流传感器将减少布线复杂度，适用于老旧储能系统改造；MEMS（微机电系统）传感器将实现μA级电流测量，用于消费级储能（如户用光伏储能）。
结语
电压、电流传感器是储能系统的“感知基石”，其性能直接决定了系统的安全性、效率与寿命。从单串电池的mV级电压监测到电网侧的kV级电压测量，从直流分流器的精密采样到霍尔传感器等的高频响应，传感器的选型与应用需深度适配储能场景的需求。随着AI等技术的融入，未来的电压电流传感器将不再局限于“测量”，而是升级为“智能感知节点”，为储能系统的全生命周期管理提供更强大的数据支撑，助力“双碳”目标的加速实现。
