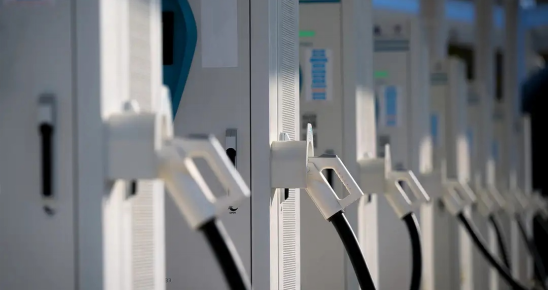

据国家能源局发布数据显示，截至2026年1月底，我国电动汽车充电基础设施（枪）总数达到2069.8万个，同比增长49.6%，另外，新能源汽车正加速进入高压平台时代，充电设备正在向更高功率、更高电压等级发展，近年来公共直流充电桩占比持续提升，800V平台、液冷超充以及大功率集中式充电站逐渐成为新建项目的主流配置。在这种背景下，充电桩的电气安全设计复杂度明显增加，其中剩余电流检测已经从传统保护功能转变为整机安全设计中的关键环节。

在早期交流充电系统中，漏电保护通常通过A型剩余电流保护器即可满足要求。但在直流充电系统中，大量采用整流、PFC、高频DC/DC变换以及隔离驱动结构，系统内部不可避免产生直流分量和高频共模电流，这使得传统基于工频电流互感器的检测方式难以保证可靠动作。新版GB/T 18487.1、IEC 61851、IEC 62955等标准均明确要求，当系统可能产生平滑直流剩余电流时，必须具备能够检测6mA直流漏电的保护能力，否则不得投入运行。

从电路结构上看，典型直流充电桩由三相整流、电能质量校正、高压母线、隔离型DC/DC以及车辆接口组成。由于存在大量开关器件和滤波网络，系统中形成多条对地寄生路径。开关过程中产生的共模电流会通过EMI电容、屏蔽层、电缆分布电容等路径形成剩余电流。与传统配电系统不同，这些漏电流不仅包含50Hz分量，还可能包含直流偏置和数十千赫兹以上的高频成分。当检测回路中存在直流偏置时，普通电流互感器容易进入磁饱和状态，从而导致灵敏度下降甚至完全失效，这也是新标准要求采用B型剩余电流检测的主要原因。

B型检测装置的基本原理仍然基于磁平衡法，即将所有工作导体同时穿过检测磁环，当各相电流矢量和为零时磁通抵消，一旦存在漏电流，磁环中产生剩余磁通，通过检测绕组输出信号。但与AC型或A型不同，B型检测需要在较宽频率范围内保持稳定测量能力，同时能够在存在直流分量时避免磁芯饱和。因此实际实现中通常需要引入磁调制、闭环霍尔或磁通门等检测结构，并配合模拟调理和数字算法，以满足标准对动作电流、动作时间以及抗干扰能力的要求。

在800V及以上电压等级的充电系统中，这一问题更加突出。高压母线电压提升会增加对地寄生电容引起的泄漏电流，高速SiC器件带来的高dv/dt会显著提高共模干扰水平，长充电枪线和液冷电缆又进一步增加分布参数，使剩余电流信号中高频成分明显增多。如果检测电路带宽不足或抗干扰能力不够，容易出现误动作、拒动作或无法通过型式试验的问题。因此在实际工程中，剩余电流检测往往不再采用简单的单一传感器方案，而是通过专用检测模块配合零序互感器的方式实现，以提高系统一致性和可靠性。

在一些需要满足IEC 62955或GB/T相关要求的充电设备中，常见做法是将剩余电流检测电路与检测互感器分体设计，通过专用检测模块完成直流与交流漏电的综合判断。该类模块内部集成B型剩余电流检测算法，可识别多种波形的剩余电流，并在达到设定阈值时直接输出脱扣信号，同时支持系统上电校零、自检电流注入以及动作时间控制等功能，以满足标准对6mA直流检测和30mA交流检测的动作要求。

这种模块化方案的优势在于，检测精度与动作特性可以在模块内部完成标定，主控制系统只需读取动作信号即可完成保护逻辑，同时互感器与检测电路分离布置，也有利于在高压强干扰环境下保证测量稳定性。在大功率直流充电桩、便携式充电装置以及需要通过型式试验认证的设备中，这类专用剩余电流检测模组已逐渐成为常见实现方式。

可以看到，随着充电系统向高压、高频和大功率方向发展，漏电流检测已经不再是简单的安全附加功能，而是涉及磁学、电磁兼容、模拟测量和安规设计的综合性技术问题。能否稳定实现符合标准要求的剩余电流检测，正在成为充电桩电气设计中最关键、也是最容易被忽视的环节之一。
