2026年储能行业迈入“价值元年”，独立储能容量电价机制使项目IRR提升至8%-12%，储能系统从“配套配角”向“盈利主体”转型。这一转变对电流检测技术提出前所未有的严苛要求，本文将深度解析PCS与BMS集成下的传感器选型全流程。

储能系统架构演进与电流监测需求变化

随着1500V直流系统成为主流，电流监测技术面临四大核心挑战：

• 高压化：隔离耐压要求≥4.3kV

• 高频化：构网型控制需要响应时间≤1μs，带宽≥200kHz

• 高精度：SOC估算要求全温区精度≤0.5%，长期稳定性年漂移≤0.1%

• 分布式：电池簇、模组级监测成为提升系统一致性的关键技术路径

PCS与BMS深度集成要求硬件级数据交互，响应速度相比传统CAN总线通信提升10倍以上，电流传感器成为系统安全与效率的核心。

PCS直流侧大电流检测方案对比

储能变流器直流侧电流检测（典型量程±500A~±2000A）面临高压隔离、大电流冲击、高频响应三大挑战。主流技术方案对比如下：

方案选型决策逻辑

优先选择分流器的场景：

• 成本极度敏感（单通道BOM<10元）

• 空间极度受限（PCB面积<25mm²）

• 环境温度稳定（变化<20℃）

优先选择闭环霍尔传感器的场景：

• 高压系统（直流侧≥1000V）

• 大电流检测（连续电流≥200A）

• 构网型控制（响应时间要求≤2μs）

• 户外恶劣环境（温度范围-40℃~85℃）

优先选择磁通门传感器的场景：

• 精密测量（精度要求≤0.1%）

• 微电流检测（量程≤10A）

• 长期免维护（使用寿命≥10年）

• 安全等级高（ASIL-C/D级要求）

BMS电池组内部分布式电流监测技术路径

随着储能电芯容量向587Ah+演进，电池簇内部分支电流监测成为提升系统一致性、预防热失控的关键。

三级监测体系

1. 系统级监测（总回路）：

◦ 位置：电池簇主正极/主负极

◦ 传感器：闭环霍尔，量程±400A（覆盖1.2C充放电）

◦ 精度要求：±0.5%@25℃，±0.8%全温区

◦ 功能：SOC估算、能量计量、过流保护

2. 簇级监测（支路）：

◦ 位置：每簇电池正负极

◦ 传感器：开环霍尔，量程±200A

◦ 精度要求：±1.0%@25℃，±2.0%全温区

◦ 功能：均衡控制、故障定位、状态评估

3. 模组级监测（单元）：

◦ 位置：每模组电池（典型4模组/簇）

◦ 传感器：贴片式霍尔，量程±100A

◦ 精度要求：±2.0%@25℃，±3.0%全温区

◦ 功能：微不均衡检测、热失控预警、健康度评估

同步采样与数据融合

技术挑战：

• 多点采样同步误差导致SOC估算累积偏差

• 传感器个体差异影响数据一致性

• 环境温度梯度造成测量误差

解决方案：

1. 硬件同步：CAN总线广播同步触发，同步误差<10μs

2. 软件校准：定期（每季度）标定零点与增益

3. 温度补偿：内置NTC测温，实时修正温漂

4. 数据融合：卡尔曼滤波融合多点数据，提升精度30%

某50MWh储能电站传感器选型实案分析

项目概况

传感器配置方案

PCS直流侧检测（11台5MW变流器）：

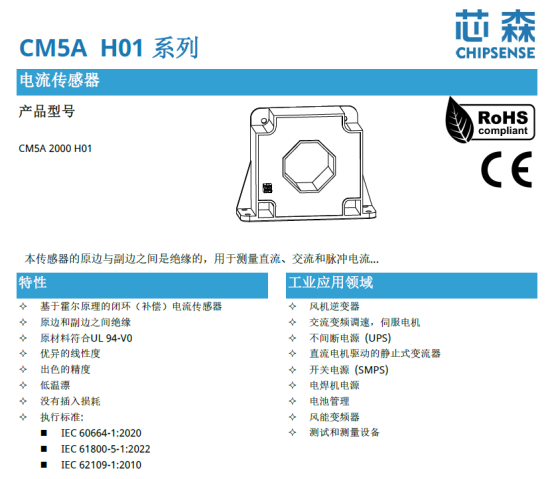

• 传感器型号：芯森CM5A 2000 H01

• 量程：±2000A（预留20%裕量）

• 精度：±0.2%

• 响应时间：≤1μs(典型值0.5μs)

• 隔离耐压：6kV

BMS总回路监测（32个电池簇）：

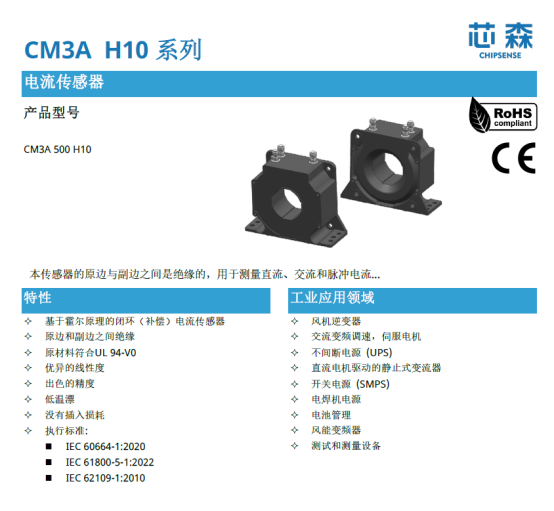

• 传感器型号：芯森CM3A 500 H10

• 量程：±500A（覆盖1.2C充放电）

• 精度：±0.5%全温区

• 响应时间：≤1μs

• 安装配置：每簇独立传感器

电池模组级监测（128个模组）：

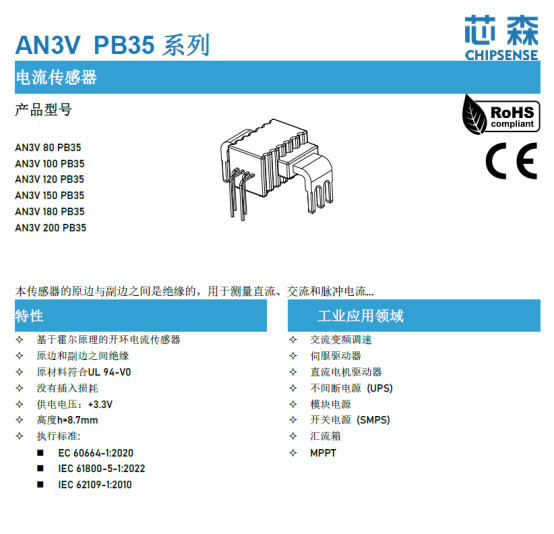

• 传感器型号：芯森AN3V 100 PB35

• 量程：±100A（模组额定电流）

• 精度：±1.0%

• 响应时间：≤2.5μs

• 输出带宽：250kHz

• 封装：ASIC，尺寸22.2×13.3mm

性能验证数据

精度测试结果（25℃环境）：

全温区精度测试：

动态响应特性：

• 阶跃响应：从0A阶跃至500A，响应时间0.8μs，建立时间3.2μs，过冲<1.5%

• 带宽测试：-3dB带宽187kHz，相位裕度45°@100kHz，增益裕度12dB@200kHz

长期稳定性（1000小时持续运行）：

现场应用效果

系统性能提升：

1. SOC估算精度：从传统方案的±5%提升至±2.3%

2. 电池簇一致性：支路电流不均衡度从15%降低至5%以内

3. 故障响应时间：过流保护响应时间从200ms缩短至40ms

经济效益分析：

• 发电量提升：年多消纳新能源电量800万千瓦时，增收320万元

• 运维成本降低：年节约人工成本45万元，减少停机损失80万元

• 投资回收期：传感器额外投资120万元，年净收益增加445万元，投资回收期3.2个月

选型决策指南

七大核心决策维度评分

典型场景推荐

大型储能电站PCS直流侧（≥500kW）：

• 首选方案：闭环霍尔传感器

• 技术理由：1500V高压隔离、微秒级响应、全温区精度≤1.0%

• 推荐型号：芯森CR1A 1200 H00/CR1A 2000 H00

BMS电池簇总回路监测：

• 首选方案：闭环霍尔传感器

• 技术理由：SOC估算精度≤0.5%、同步采样误差<10μs、户外环境适应性

模组级分布式监测：

• 首选方案：开环霍尔传感器

• 技术理由：成本敏感（单通道<50元）、空间受限、精度要求相对宽松

高精度绝缘监测：

• 首选方案：磁通门传感器

• 技术理由：μA级分辨率、温漂<50ppm/℃、长期稳定性好

混合架构设计策略

• 主从式冗余：适用于ASIL-C/D级应用，主通道闭环霍尔，从通道分流器

• 分段量程切换：大电流段闭环霍尔，小电流段磁通门，兼顾精度与分辨率

• 多点数据融合：PCS直流侧、BMS总回路、电池模组支路多点采样，卡尔曼滤波提升精度

结论与建议

核心结论

1. 闭环霍尔传感器在性价比、可靠性、技术成熟度方面达到最佳平衡，成为大型储能电站PCS直流侧检测的黄金标准。

2. 分布式监测架构是提升电池系统一致性的关键技术路径，需要建立完整的技术体系。

3. 磁通门传感器在高精度应用场景具有不可替代优势，随着成本下降将向中端应用渗透。

4. 混合架构设计是应对复杂工况的有效策略，实现性能与成本的最优平衡。

工程实践建议

设计阶段：

• 明确检测需求：区分PCS直流侧、BMS总回路、模组支路的电流监测要求

• 预留技术裕量：量程预留20%裕量，精度按最恶劣工况设计

• 考虑全生命周期：选择年漂移≤0.1%的传感器，减少定期校准需求

实施阶段：

• 严格安装规范：确保传感器方向正确、母线居中、紧固力矩符合要求

• 优化电磁兼容：信号线采用屏蔽线、单端接地，远离强干扰源

• 建立校准体系：安装后进行零点校准，每季度进行精度验证

运维阶段：

• 实施预测性维护：基于电流监测数据预测电池衰减趋势

• 建立故障数据库：积累典型故障特征，提升故障诊断效率

• 持续技术迭代：跟踪传感器技术进展，适时进行技术升级

互动问题：

• 在您的储能项目实践中，电流监测遇到过哪些具体挑战？

• 对于分布式监测架构，您认为最大的技术难点是什么？

• 您如何看待闭环霍尔与磁通门传感器的未来技术路线？
