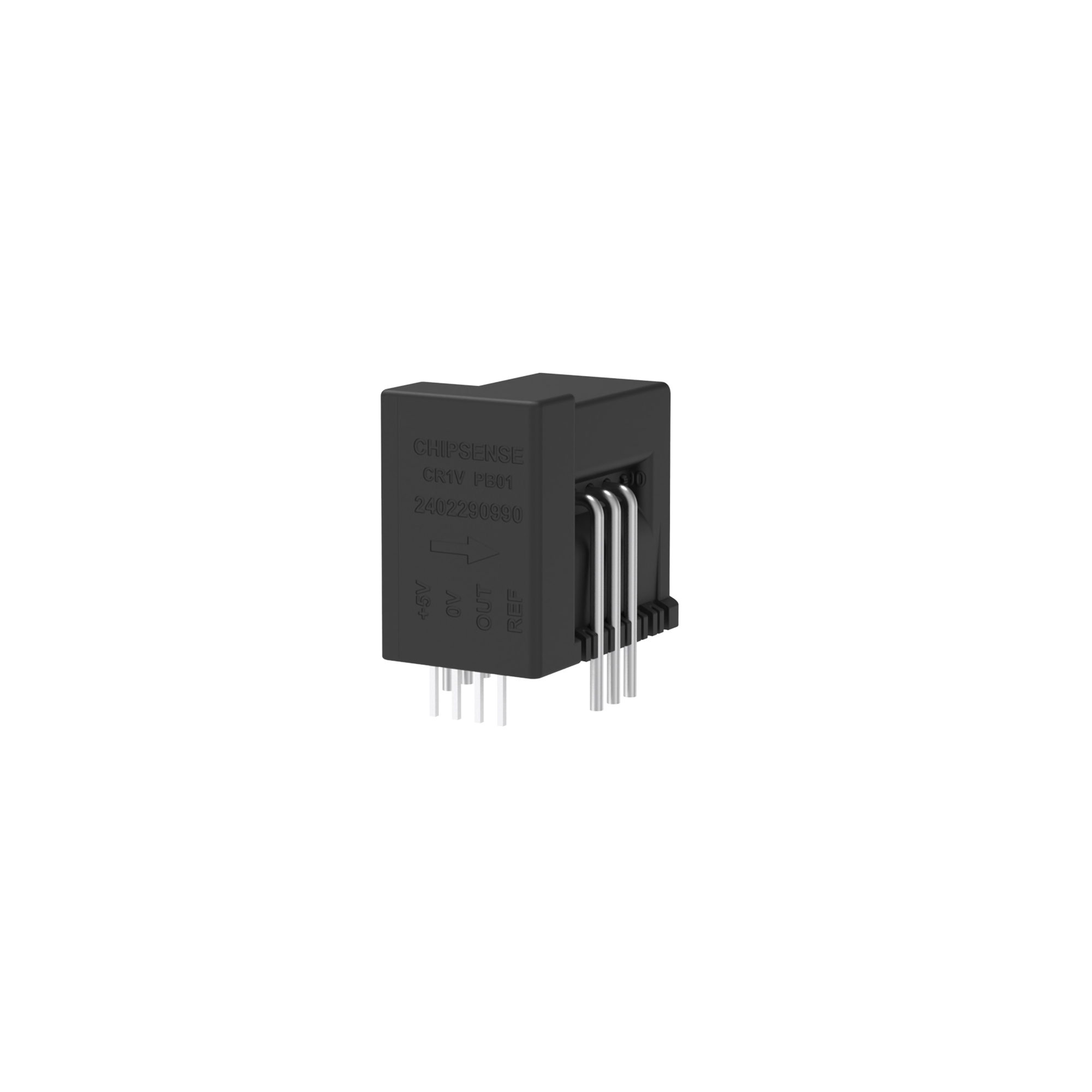

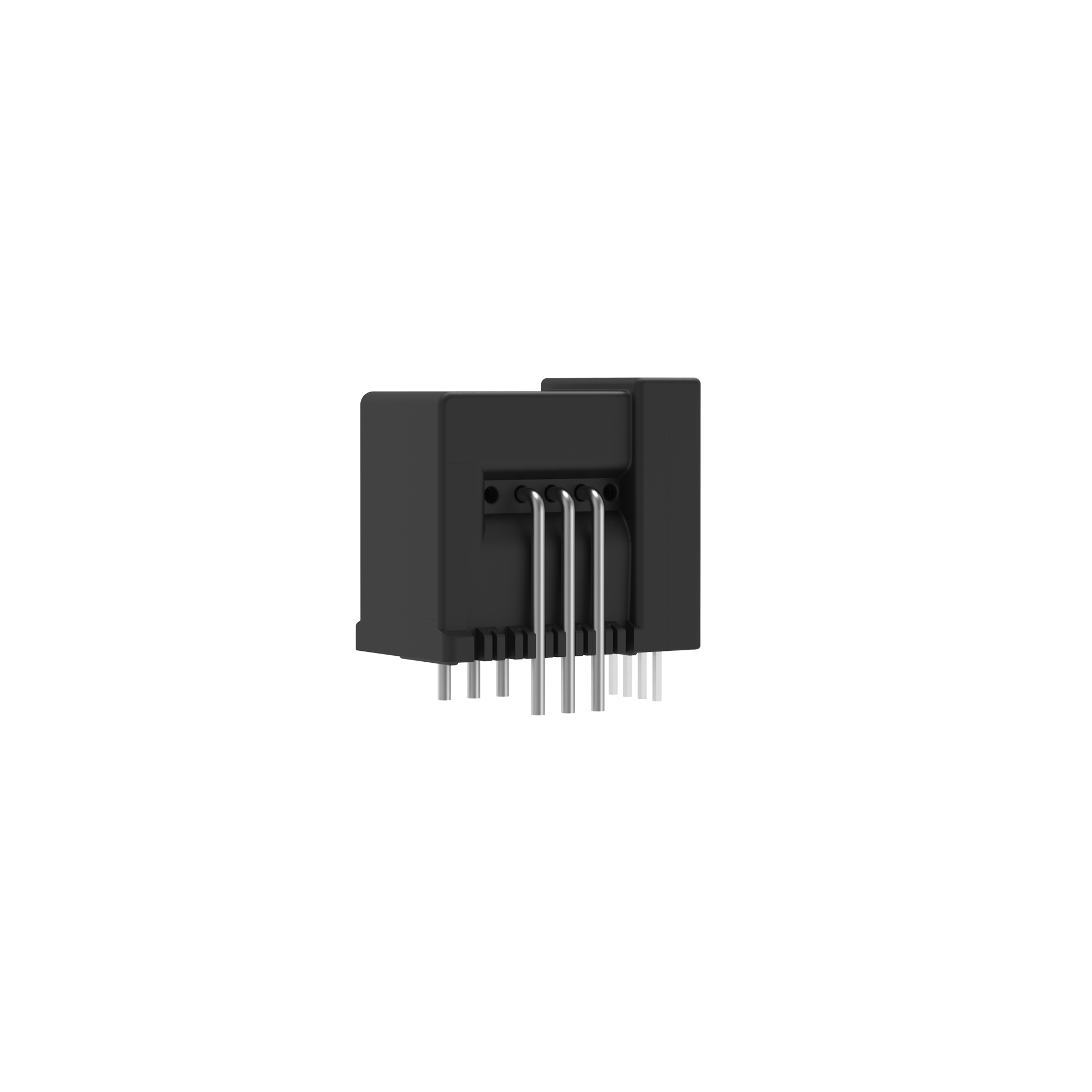

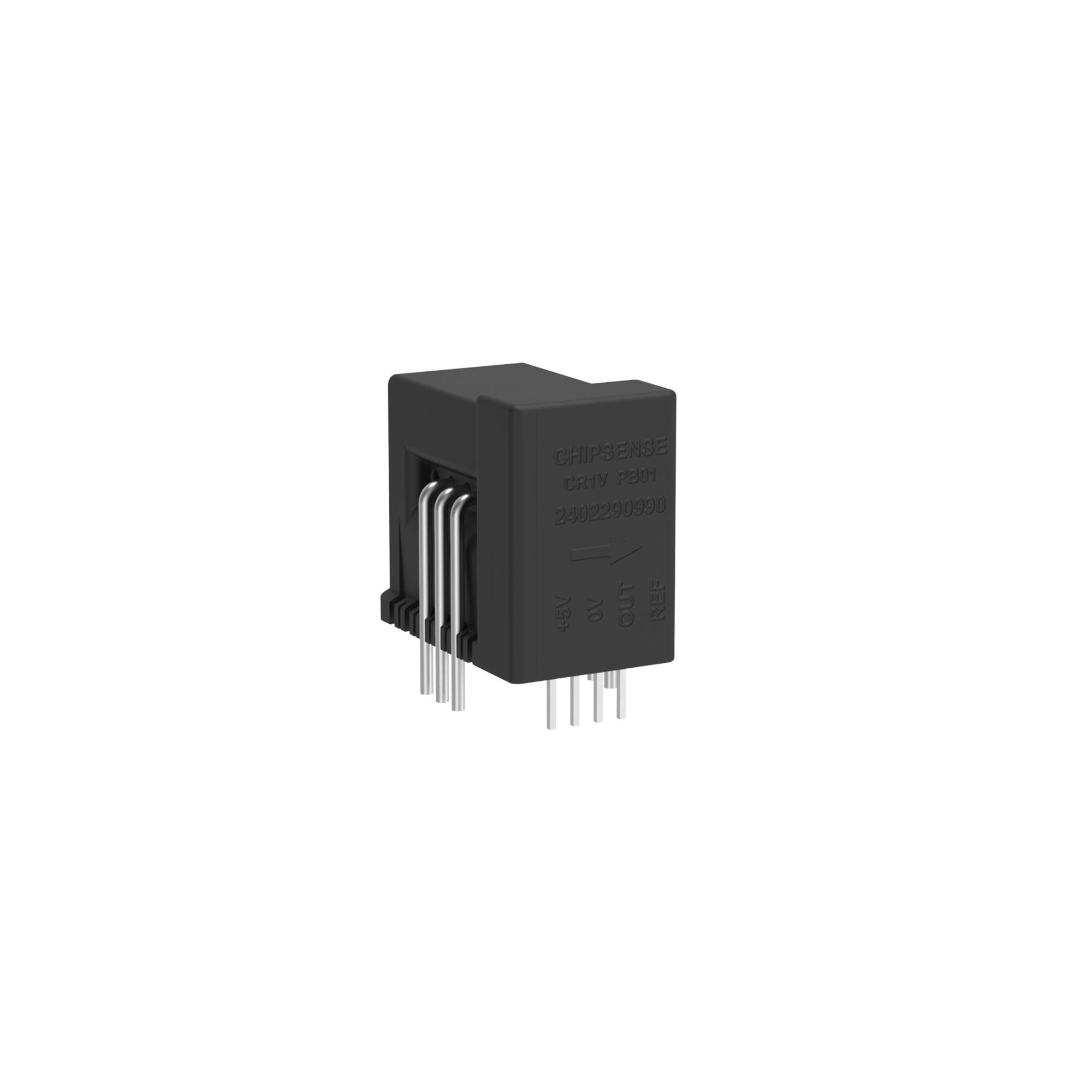

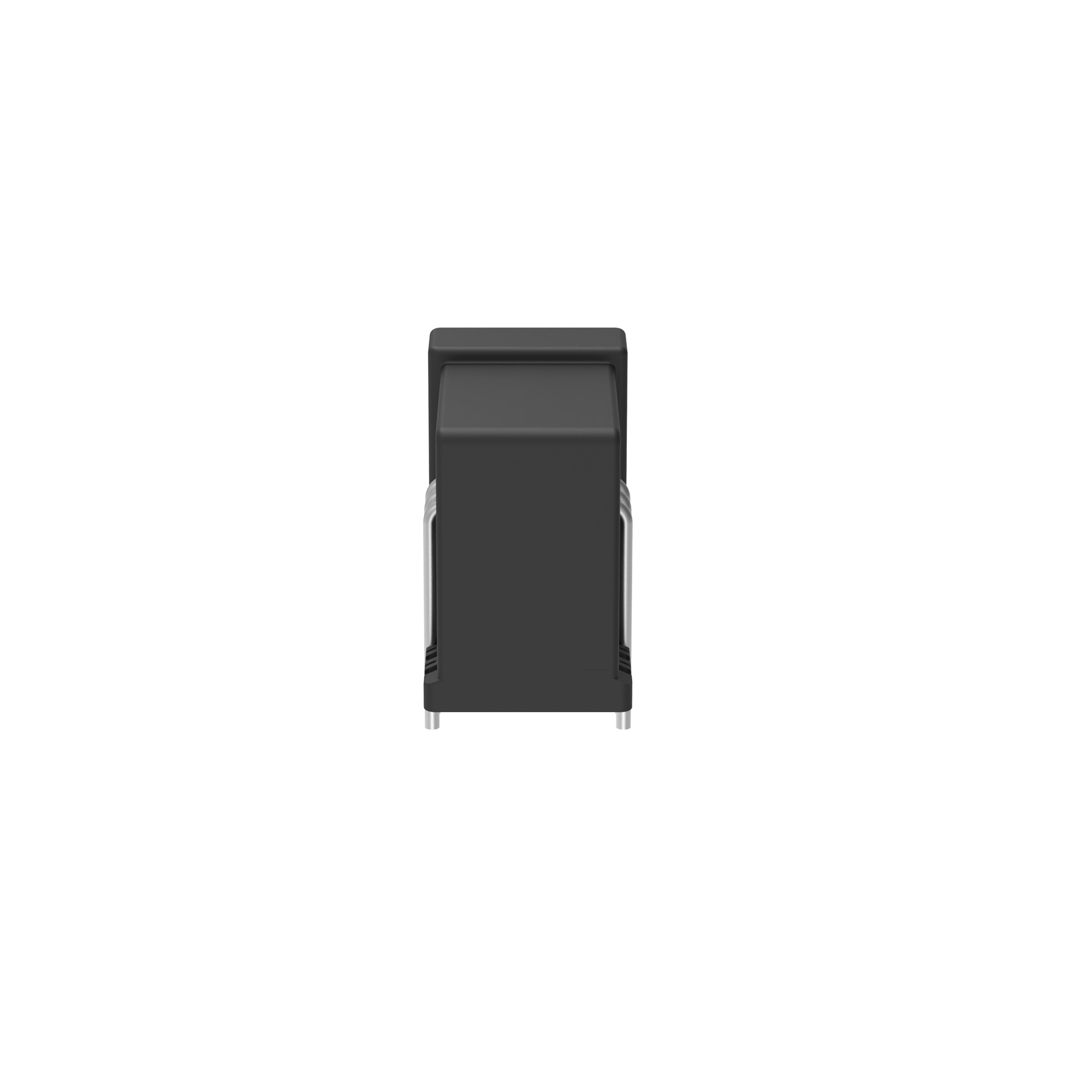

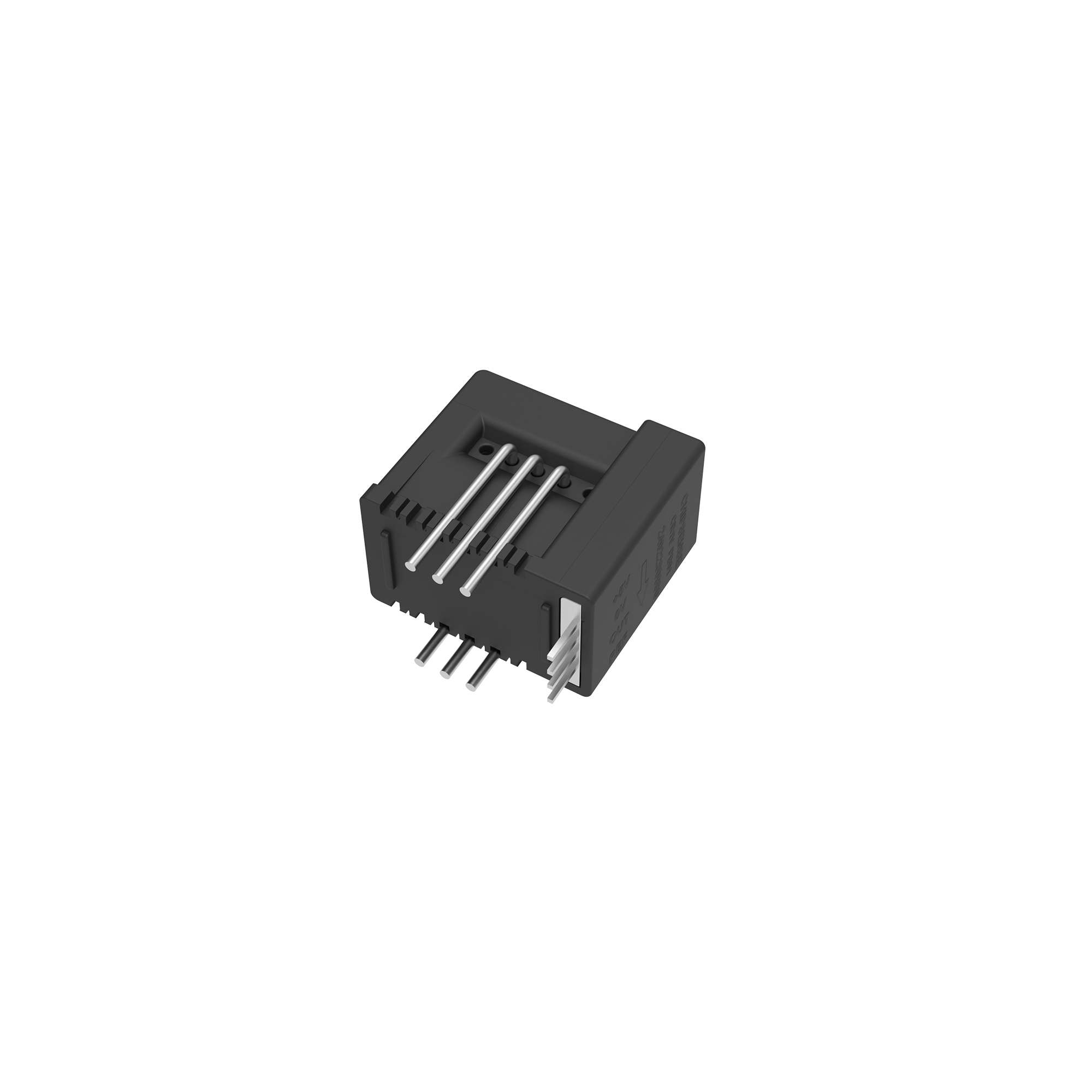

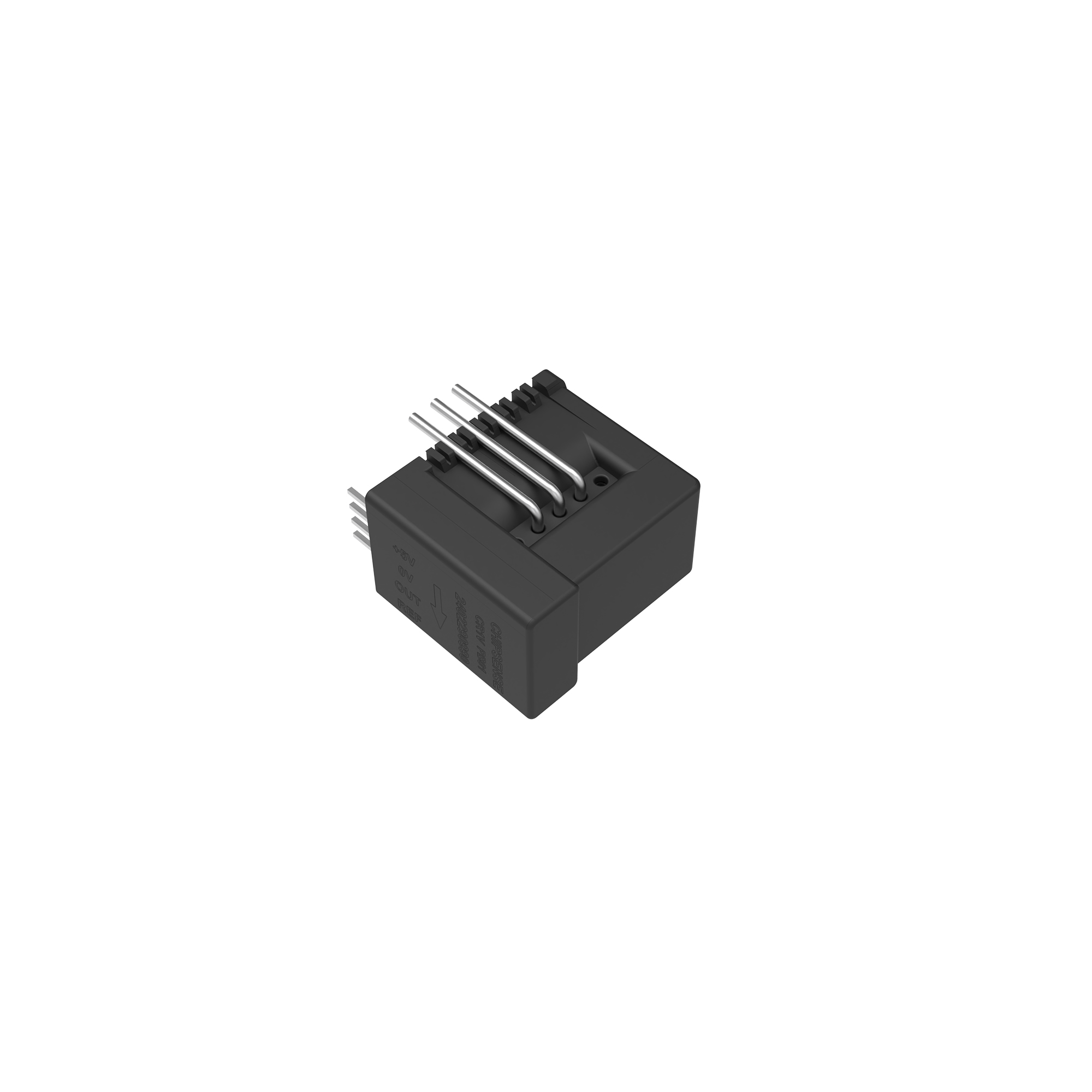

CR1V PB01 系列电流传感器是基于霍尔原理的闭环（补偿）电流传感器，原边与副边之间绝缘，用于测量直流、交流和脉冲电流。该系列传感器具有优异的线性度、出色的精度和低温漂，无插入损耗，原材料符合 UL 94-V0 标准，执行标准包括 IEC 60664-1:2020、IEC 61800-5-1:2022 和 IEC 62109-1:2010。

产品特性

绝缘特性 ：原边和副边之间绝缘，交流隔离耐压测试有效值为 4.1kV（@50Hz,1min），瞬态耐压为 7.5kV（1.2/50µs），电气间隙距离和爬电距离均为 7.5mm，外壳材料符合 UL94-V0 标准。

 环境适应性 ：操作温度范围为 - 40℃至 105℃，存储温度范围为 - 55℃至 125℃，质量仅 10g。

电气性能 ：供电电压为 4.75V 至 5.25V（@±5%），典型值为 5V；输出电压范围为 0.25V 至 4.75V（@VC=5V），参考电压在 IP=0A 时为 2.495V 至 2.505V；具有高精度，增益误差为 ±0.5%，非线性误差为 ±0.1%，精度为 ±0.8%；频带宽度为 200kHz（-3dB）。

 机械特性 ：尺寸公差为 ±0.3mm，原边连接管脚为 6pins φ1mm，副边信号连接管脚为 4pins 0.5x0.5mm。

应用领域

广泛应用于交流变频调速、伺服电机、不间断电源（UPS）、直流电机驱动的静止式变流器、开关电源（SMPS）、电焊机电源、电池管理、光伏逆变器和模块电源等领域。

安全使用须知

传感器使用必须遵循 IEC 61800-5-1 标准，需安装在符合应用标准和安全要求的电子或电气设备中，注意防止电击，确保工作时危险电压部位不被触及，必要时加装保护壳或屏蔽罩，且主电源必须能被断开。
