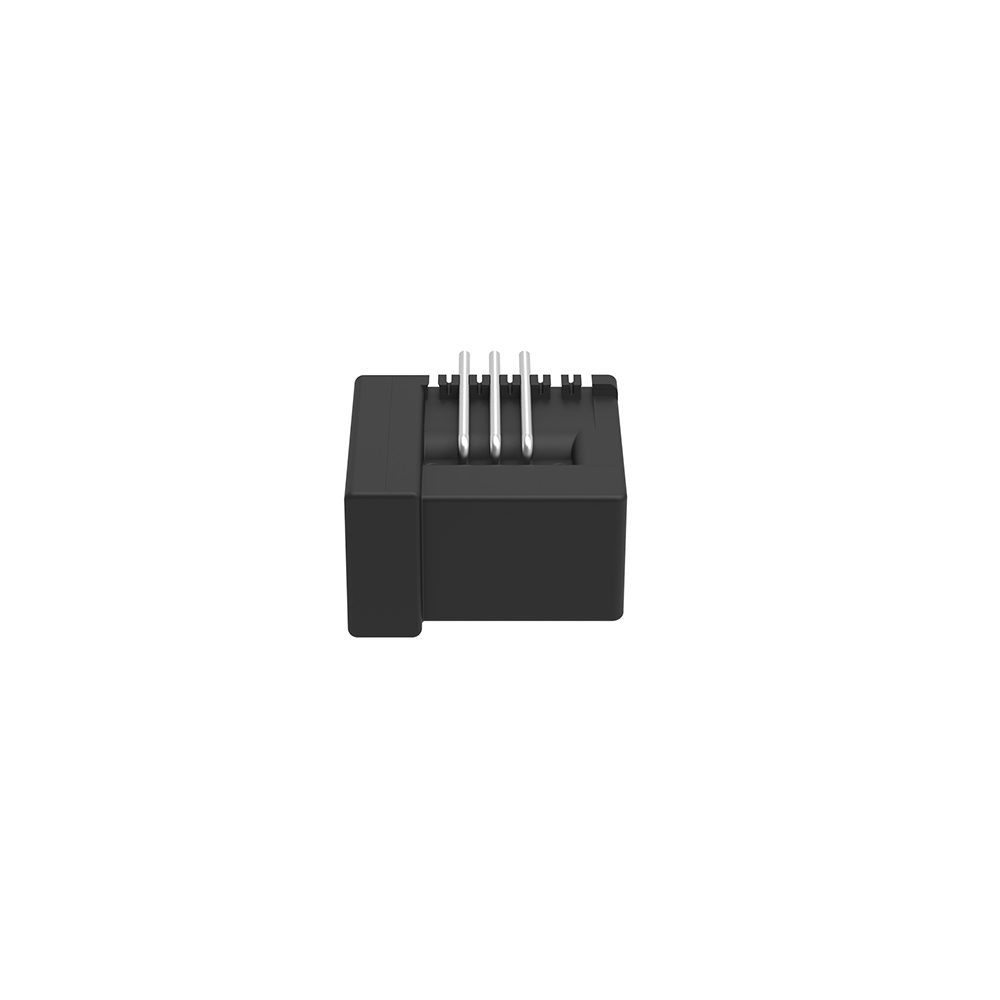

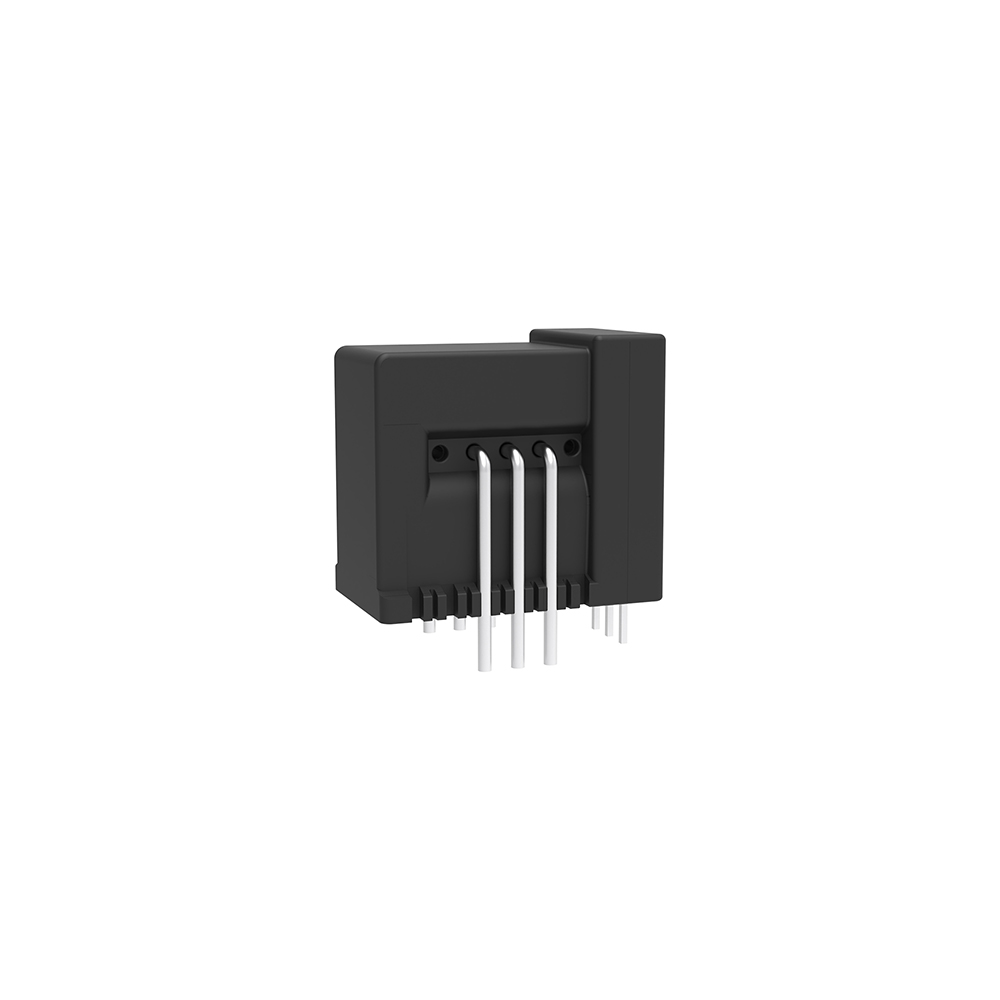

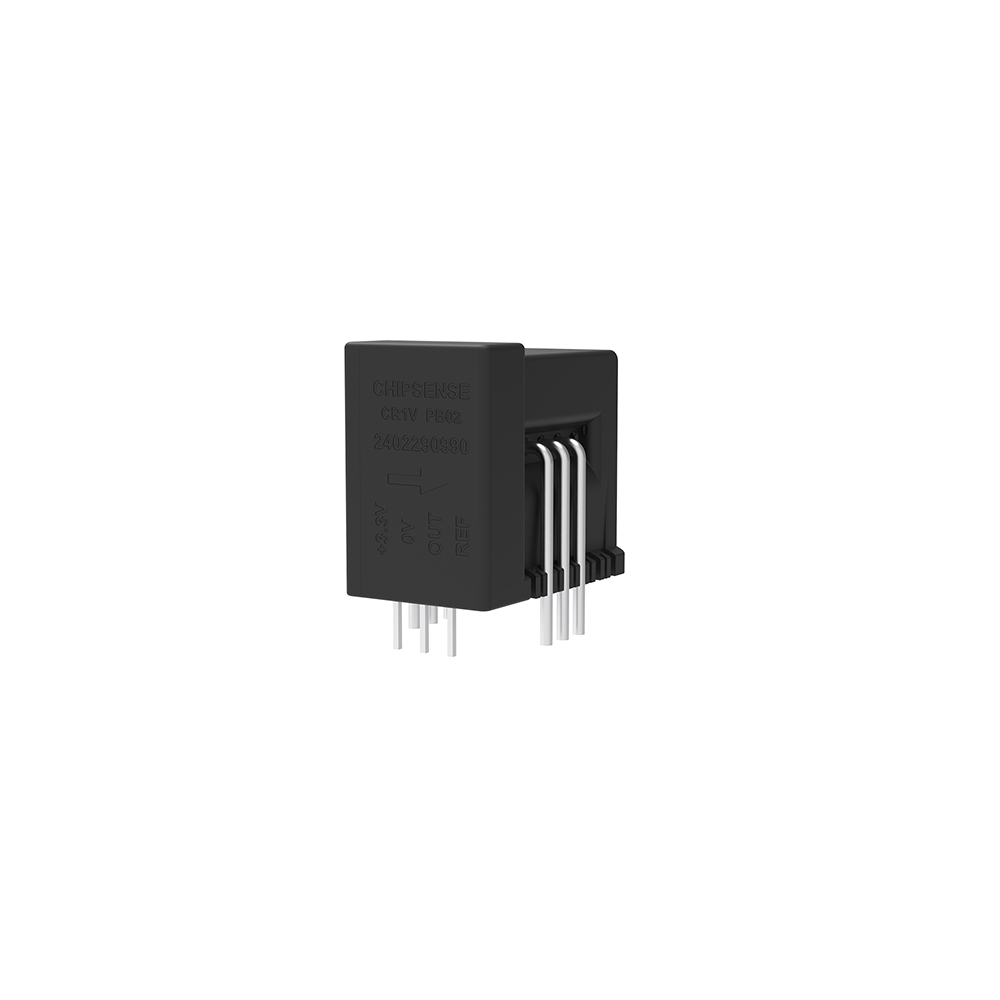

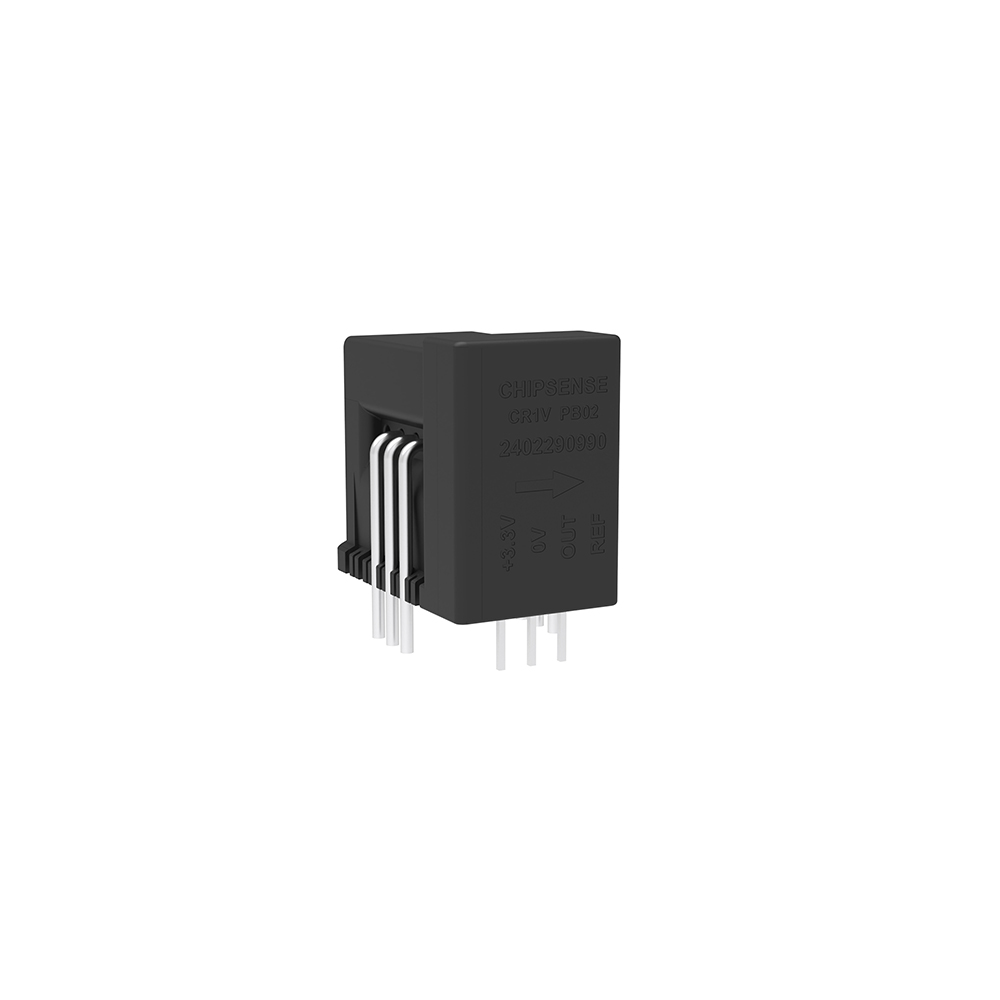

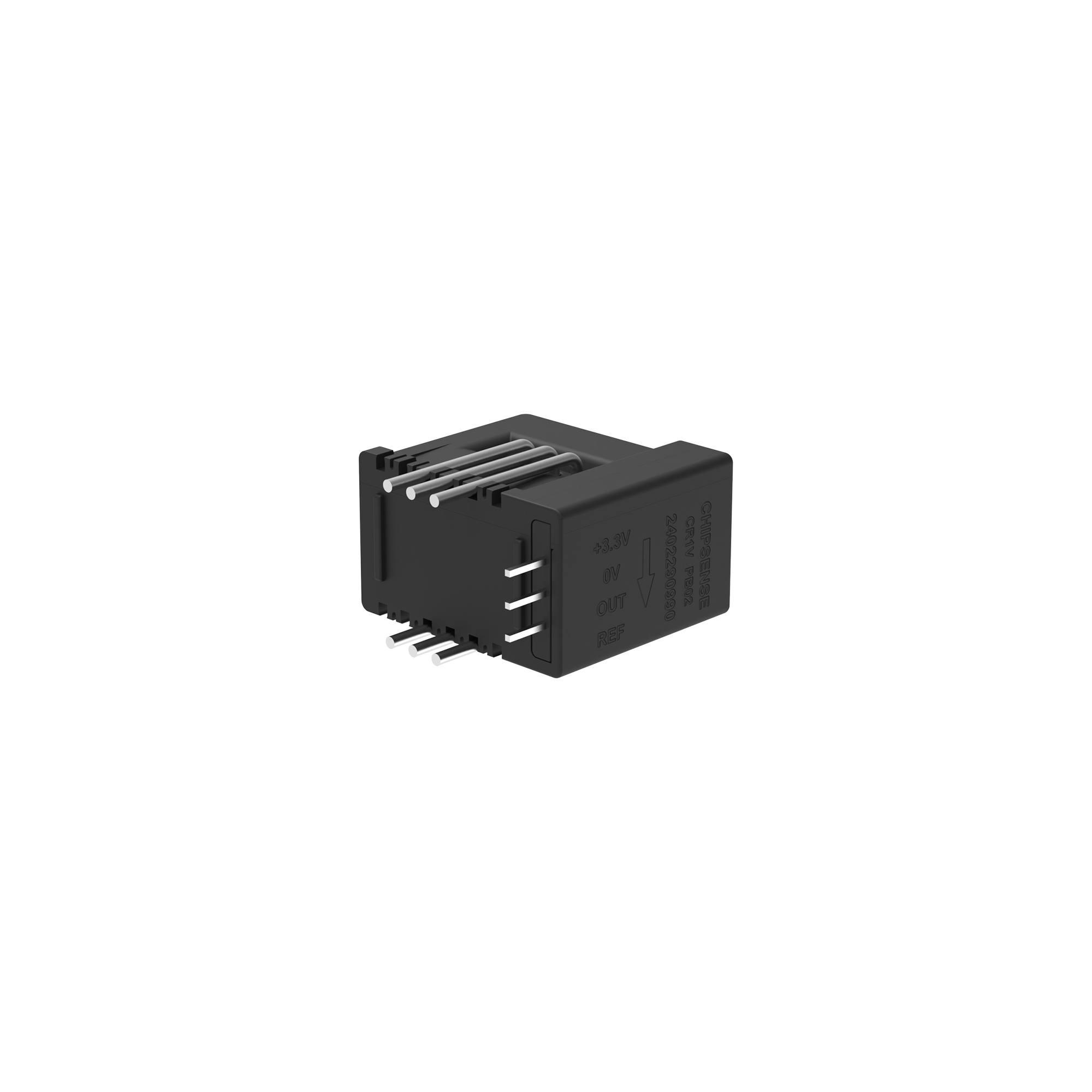

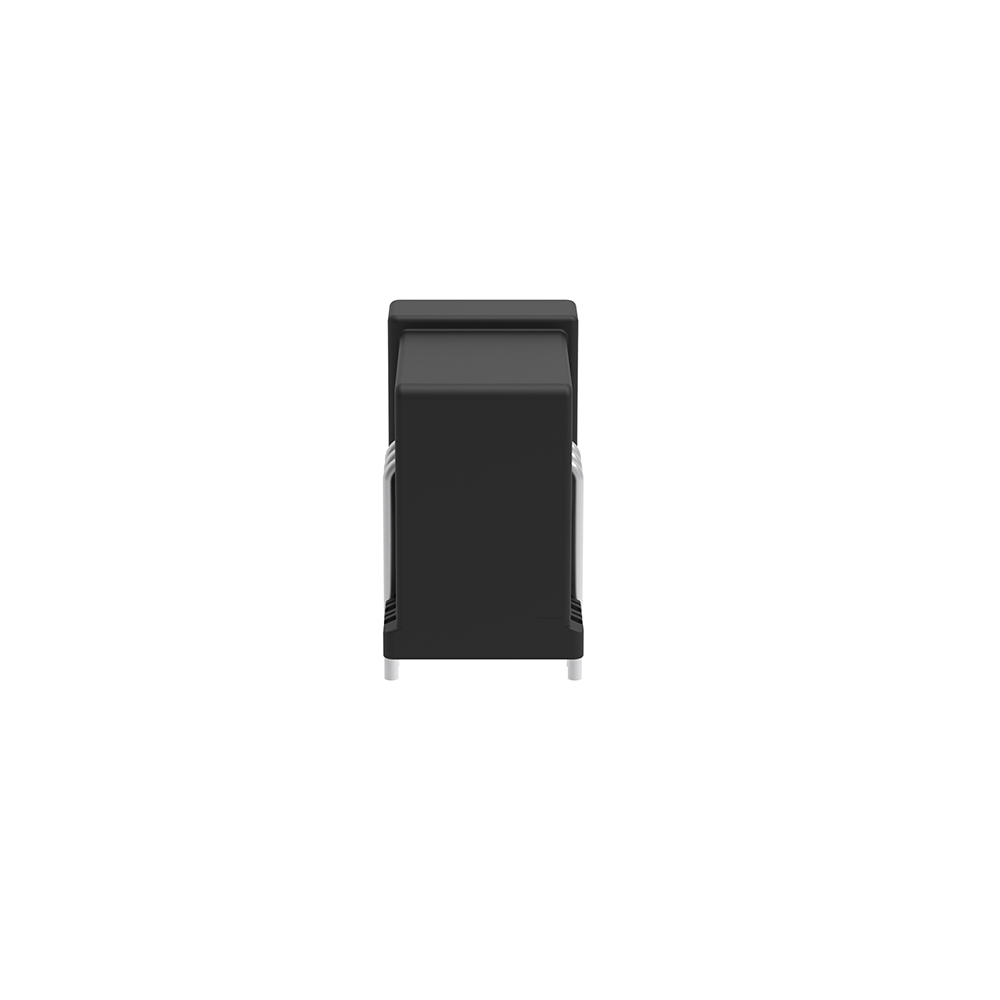

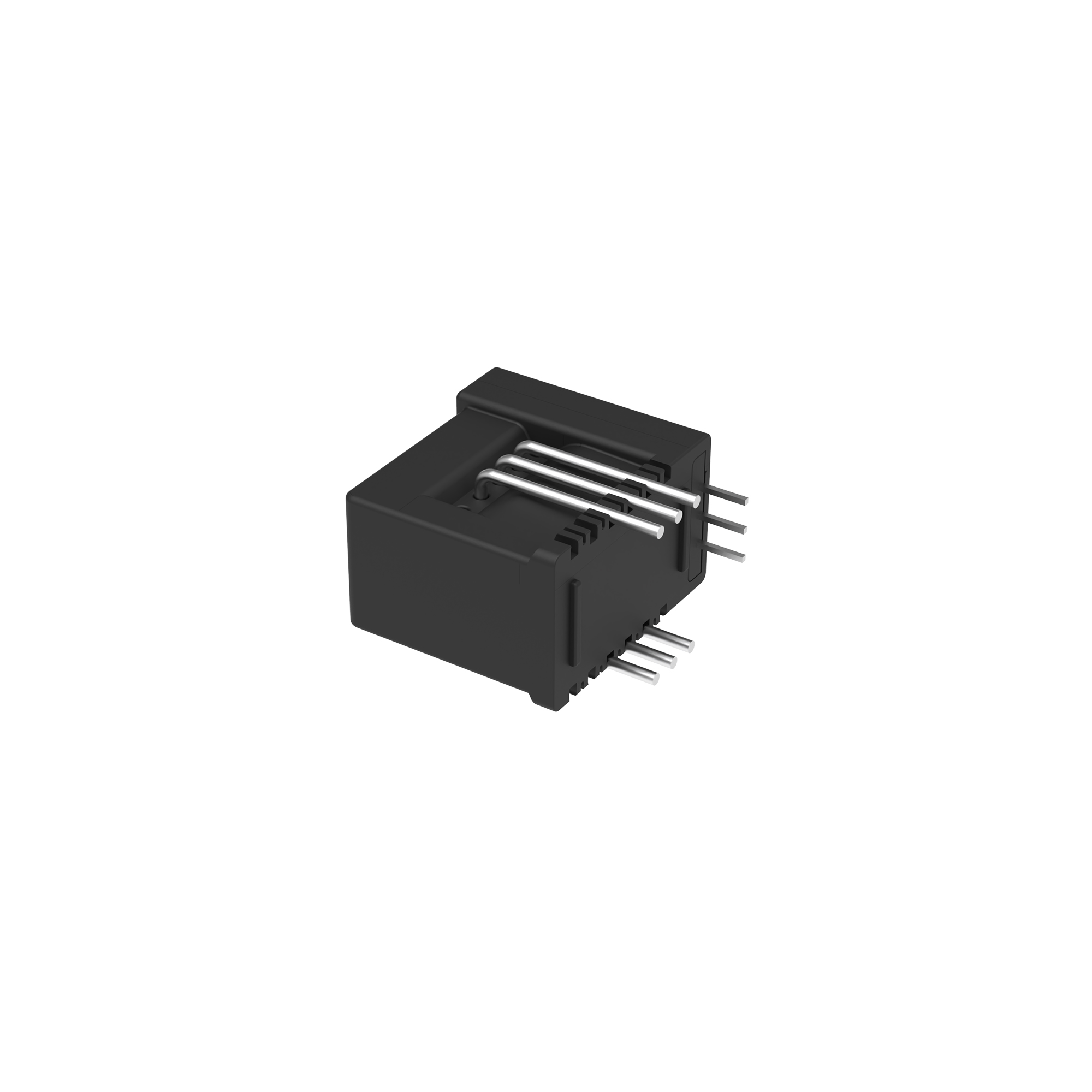

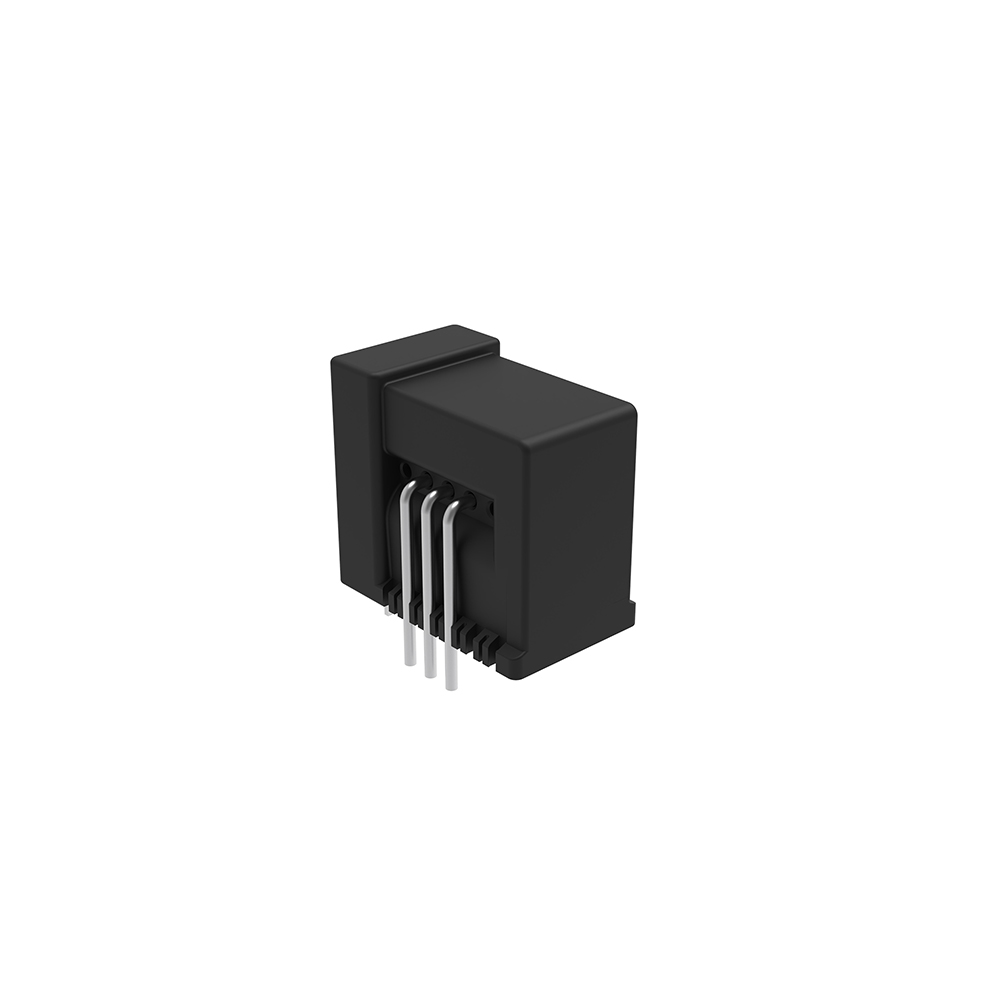

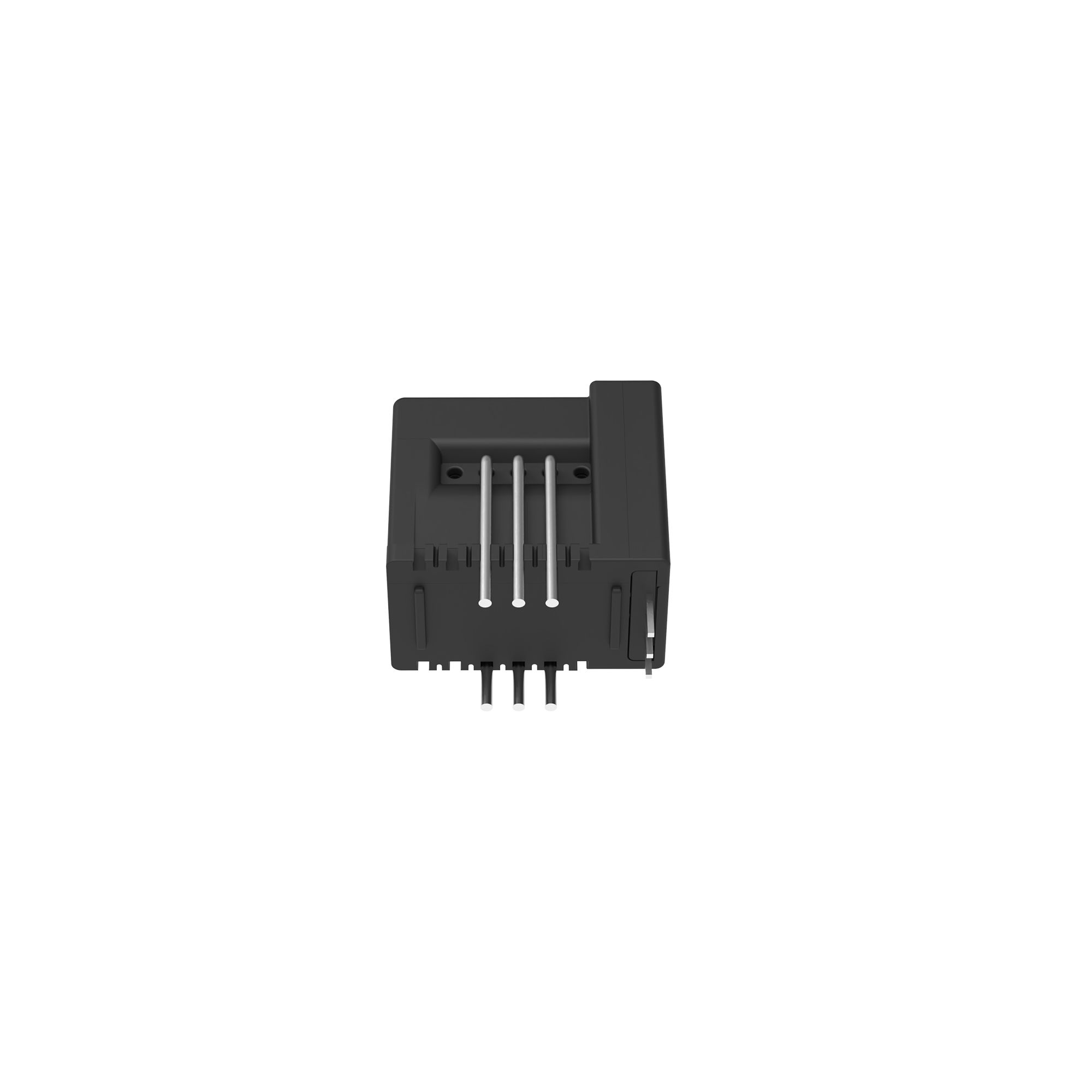

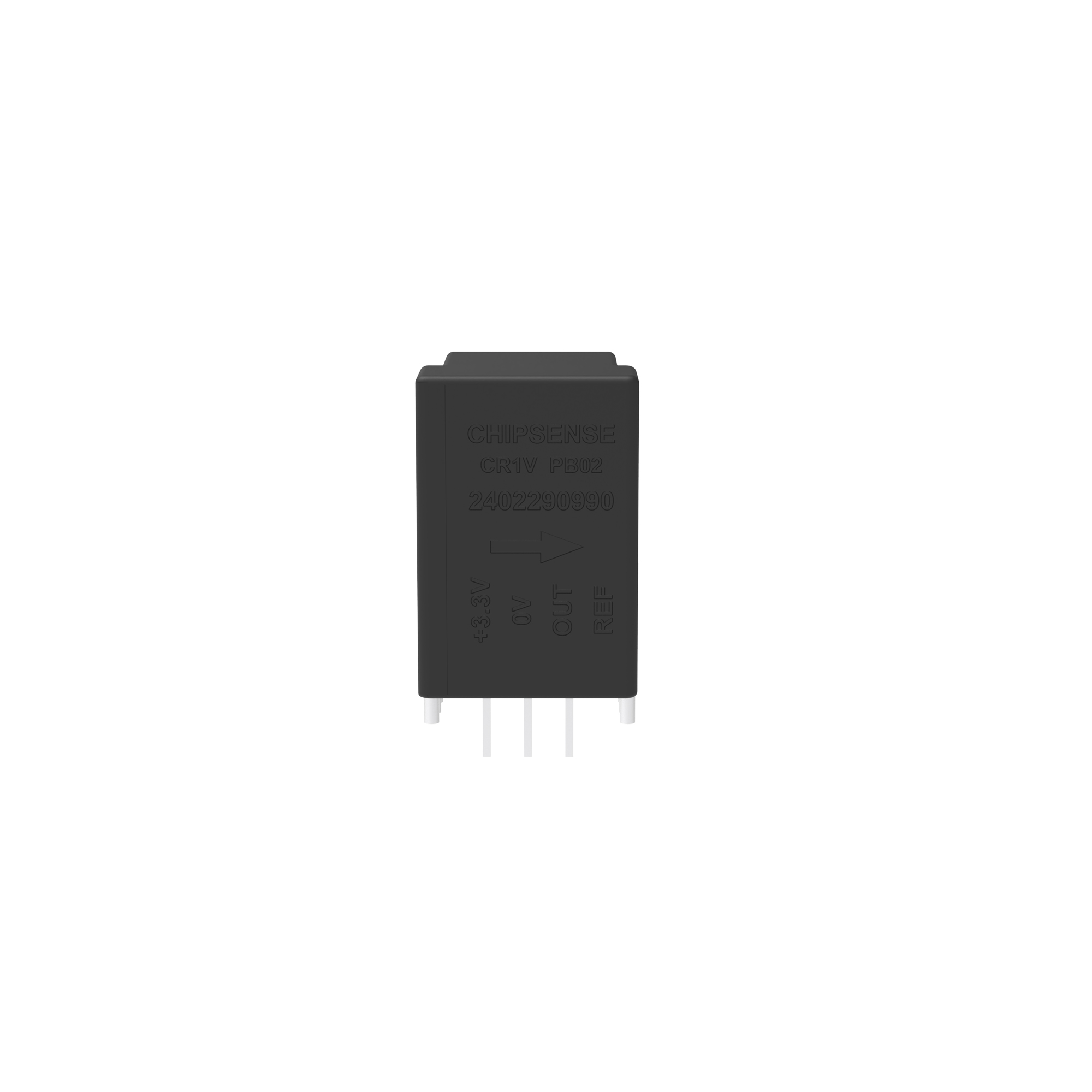

CR1V PB02 系列电流传感器是一种基于霍尔原理的闭环电流传感器，具有以下主要特点和特性：

 产品概述

- 型号：CR1V 6 PB02、CR1V 15 PB02、CR1V 25 PB02

- 用途：用于测量直流、交流和脉冲电流，适用于工业应用领域，如交流变频调速、伺服电机、不间断电源 (UPS)、直流电机驱动的静止式变流器、开关电源 (SMPS)、电焊机电源、电池管理、风能变频器和测试测量设备等。

 主要特性

- 绝缘性能：原边与副边之间绝缘，符合UL 94-V0材料标准。

- 供电电压：3.3V，工作电压范围为3.135V至3.465V。

- 测量范围：

  - CR1V 6 PB02：原边额定电流±6A，最大测量电流±12A。

  - CR1V 15 PB02：原边额定电流±15A，最大测量电流±30A。

  - CR1V 25 PB02：原边额定电流±25A，最大测量电流±50A。

- 精度：精度为额定电流的±0.4%，非线性误差为±0.1%。

- 温度特性：操作温度范围为-40℃至85℃，存储温度范围为-40℃至125℃。

- 电气隔离：交流隔离耐压3kV（50Hz，1分钟），瞬态耐压8kV（1.2/50µs）。

- 绝缘电阻：1500MΩ（@500V，25℃）。

- 电气间隙和爬电距离：电气间隙距离6.35mm，爬电距离15.5mm。

- 频带宽度：200kHz（-3dB）。

- 失调电压：典型值为1650mV，温漂为±0.05mV/℃。

- 增益误差：±0.3%，温漂为±0.05%/℃。

- 跟踪时间：500纳秒（@90%额定电流，di/dt=50A/s）。

 安全使用须知

- 必须遵循IEC 61800-5-1标准。

- 安装在符合应用标准和安全要求的设备中。

- 注意电击风险，确保导电部分不被外界触及。

- 主电源必须能被断开。

 机械特性

- 尺寸：标准尺寸，尺寸公差±0.3mm。

- 连接管脚：原边6个管脚，副边3个管脚。

- 电流方向：当被测电流从1,2,3流向4,5,6时，输出电流为正向。

 结论

CR1V PB02 系列电流传感器是一款高性能、高精度的电流测量设备，适用于多种工业应用，具有良好的绝缘性能和电气隔离特性，确保了在复杂环境下的安全性和可靠性。
