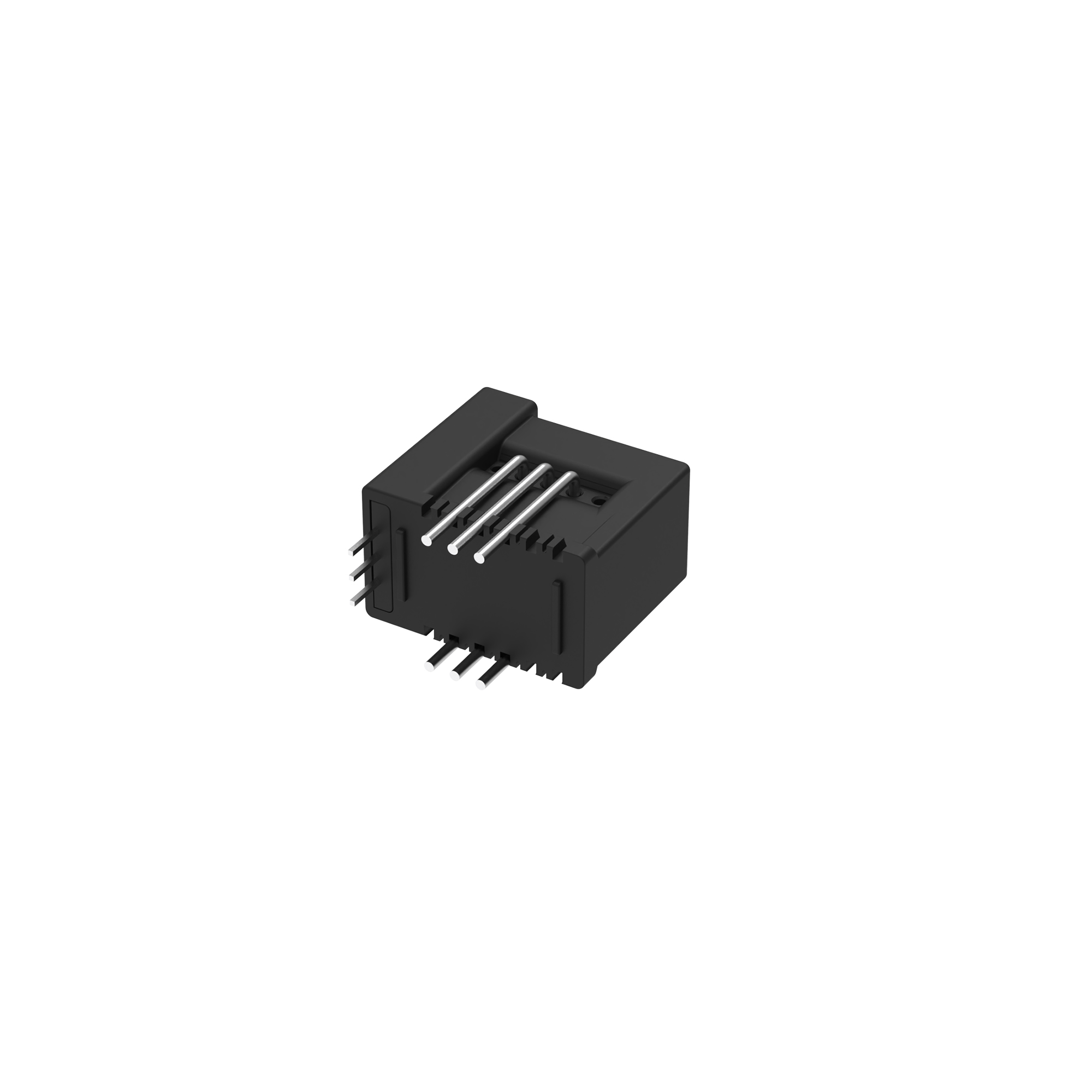

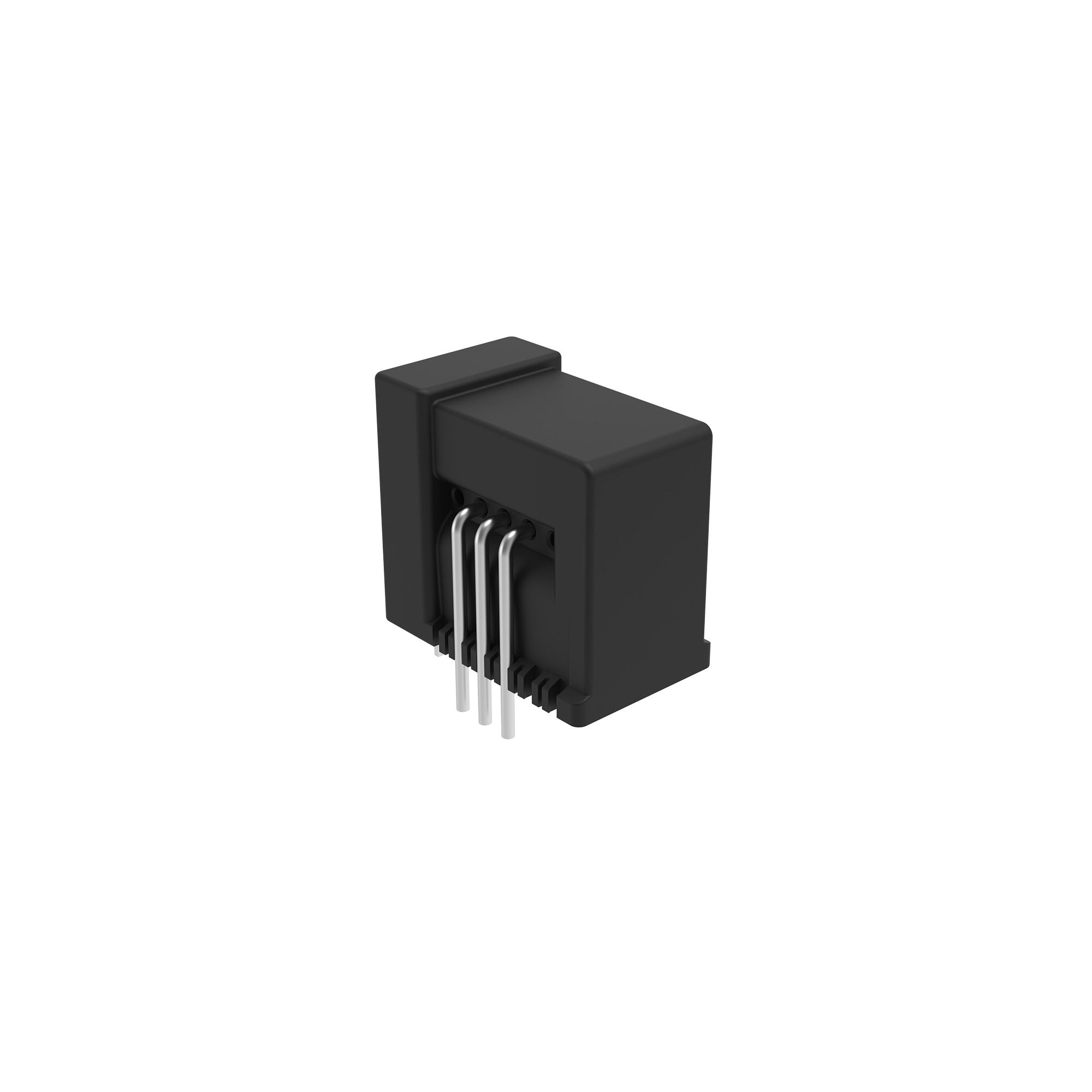

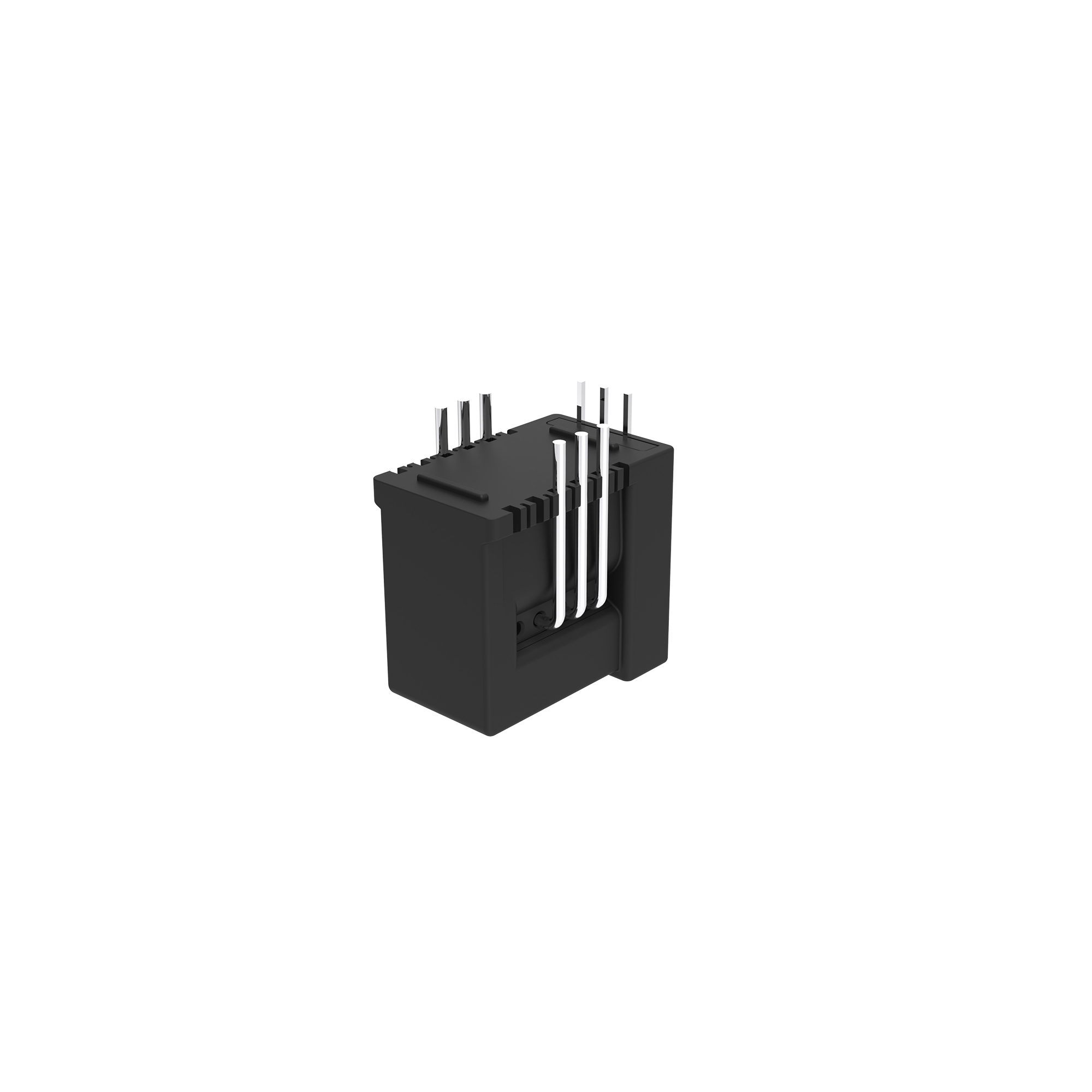

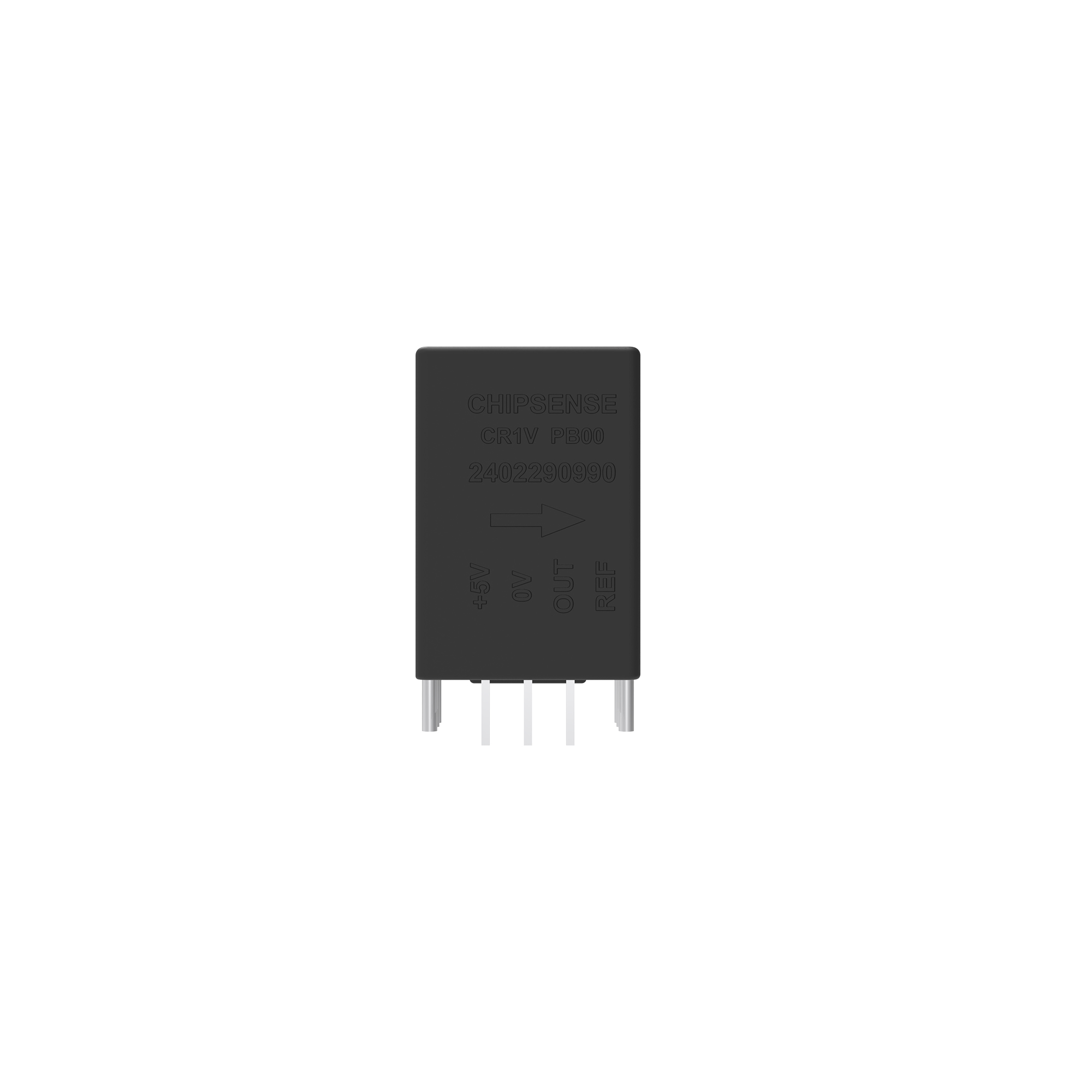

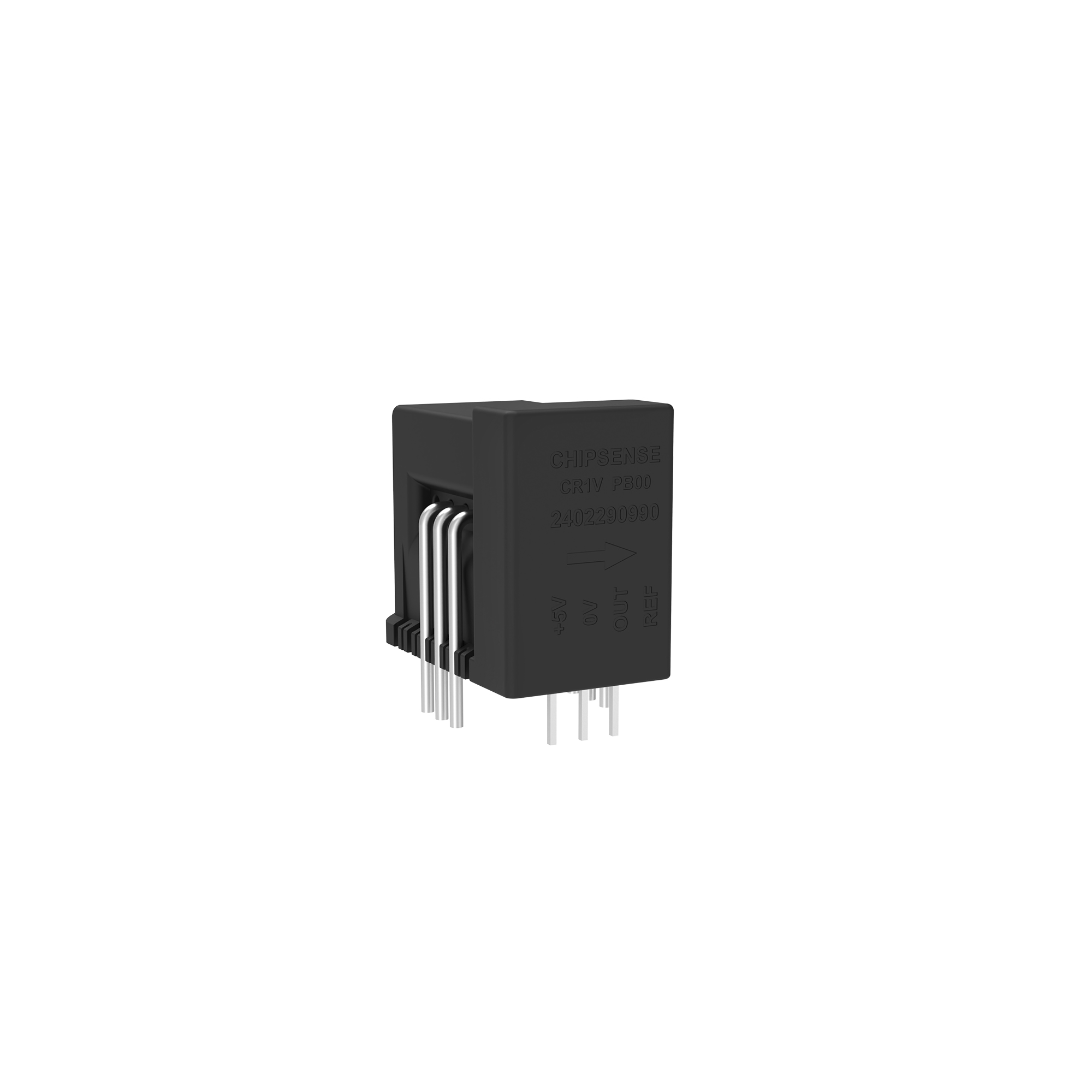

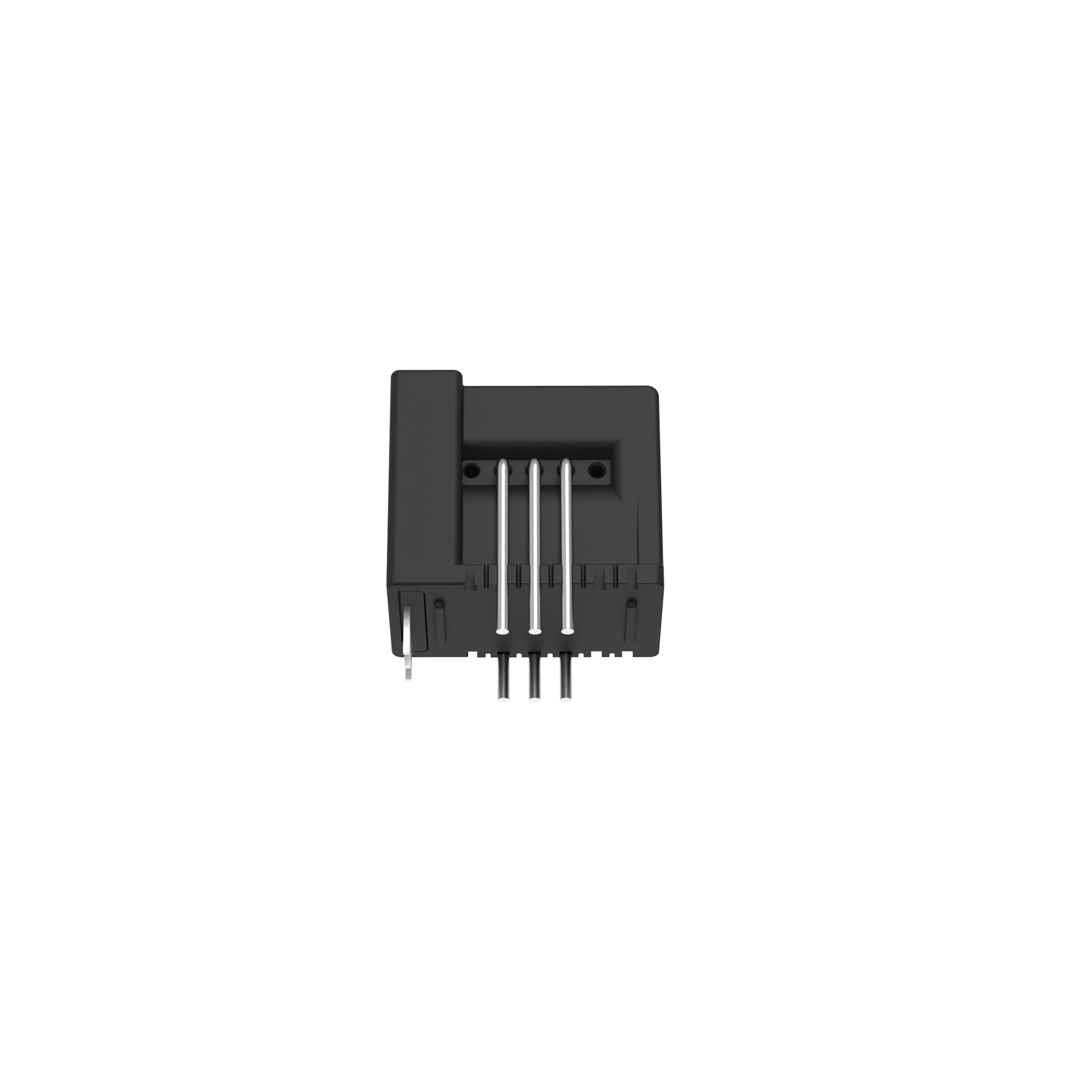

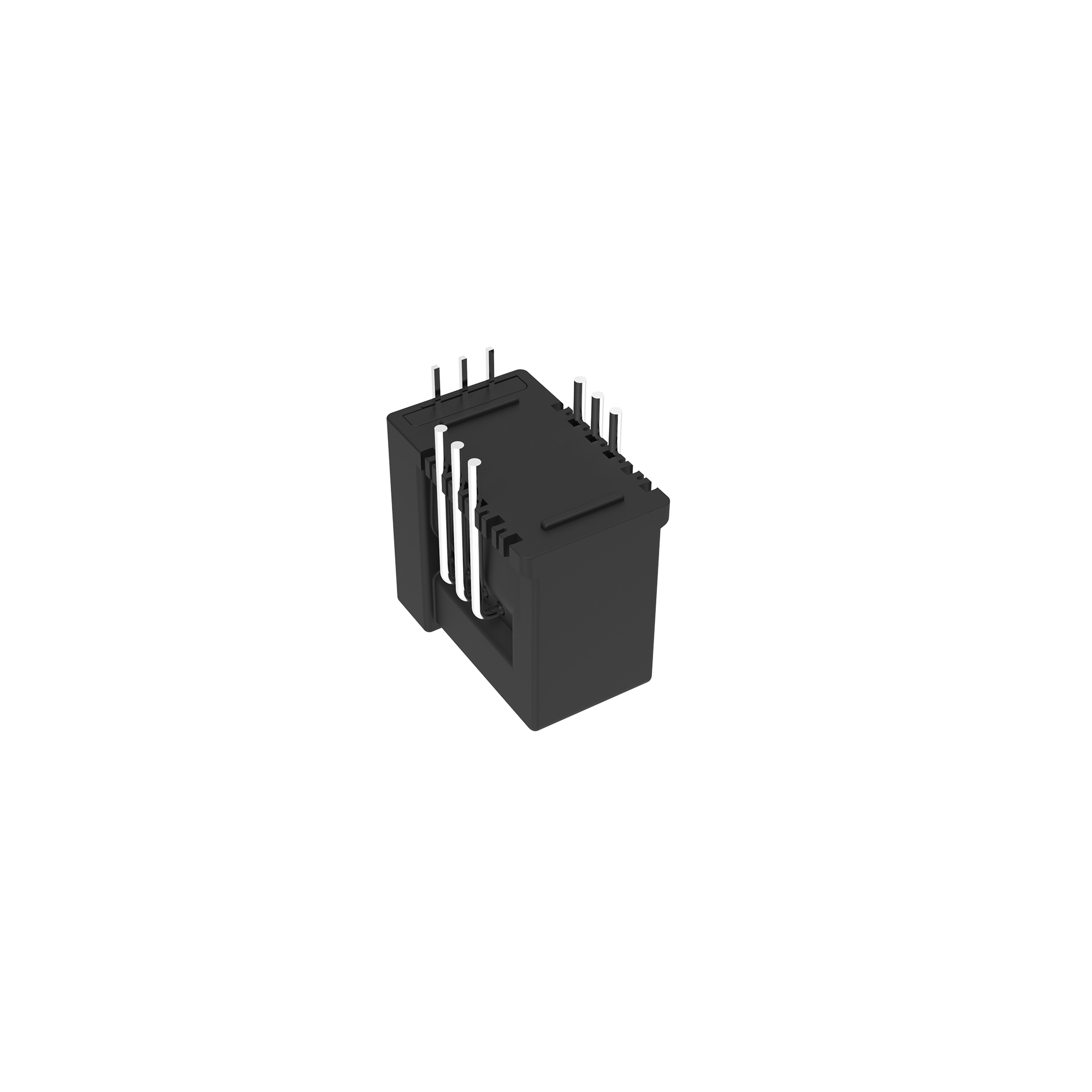

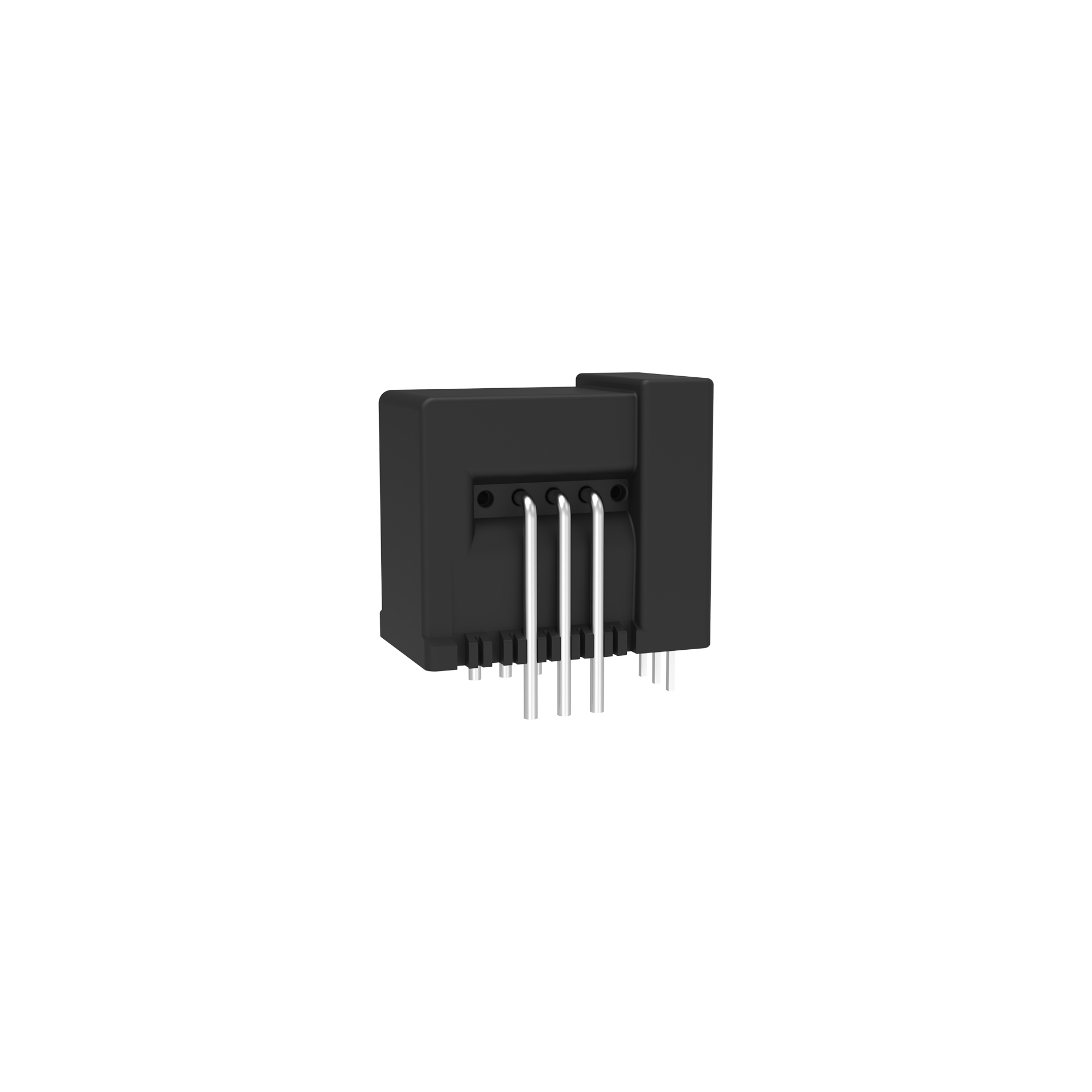

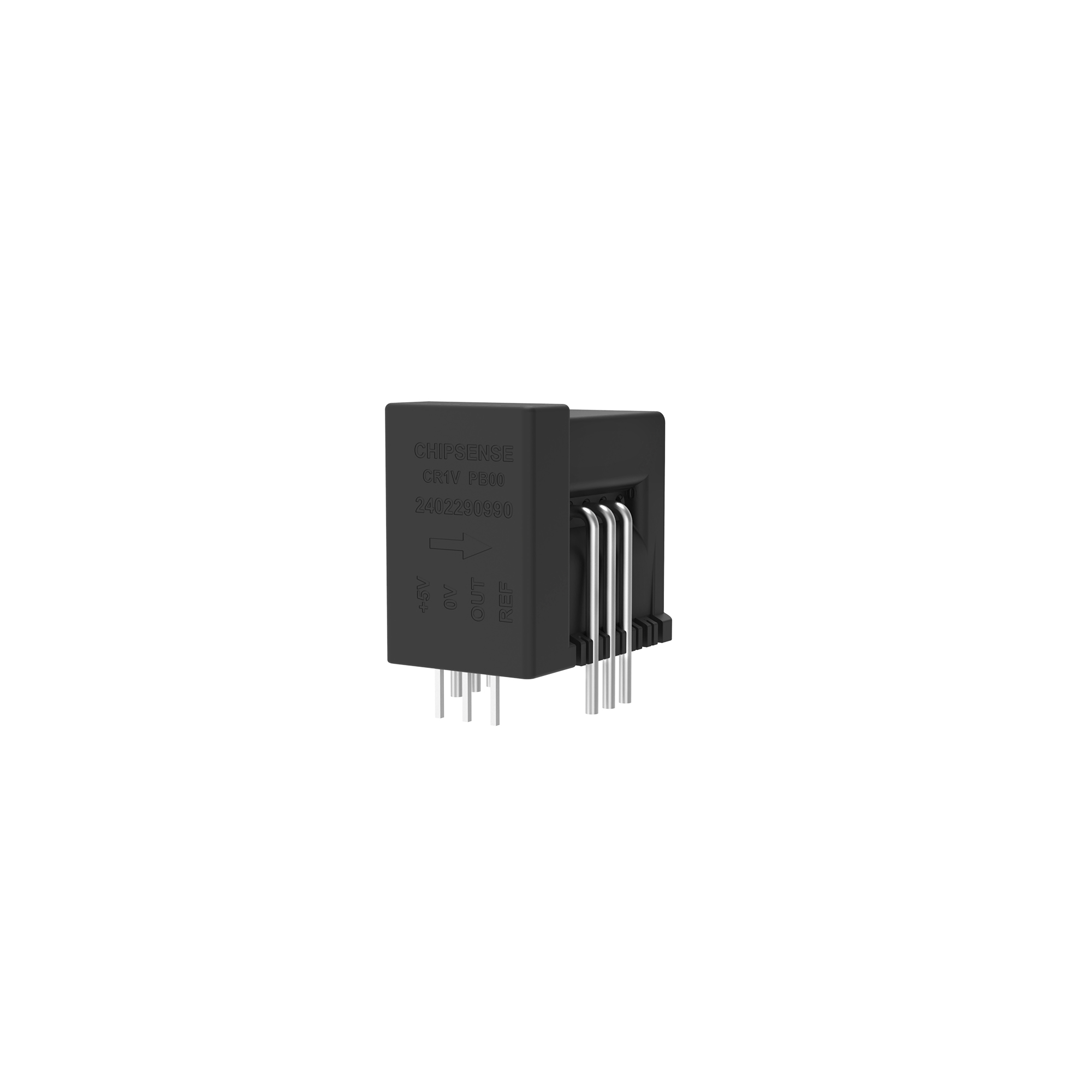

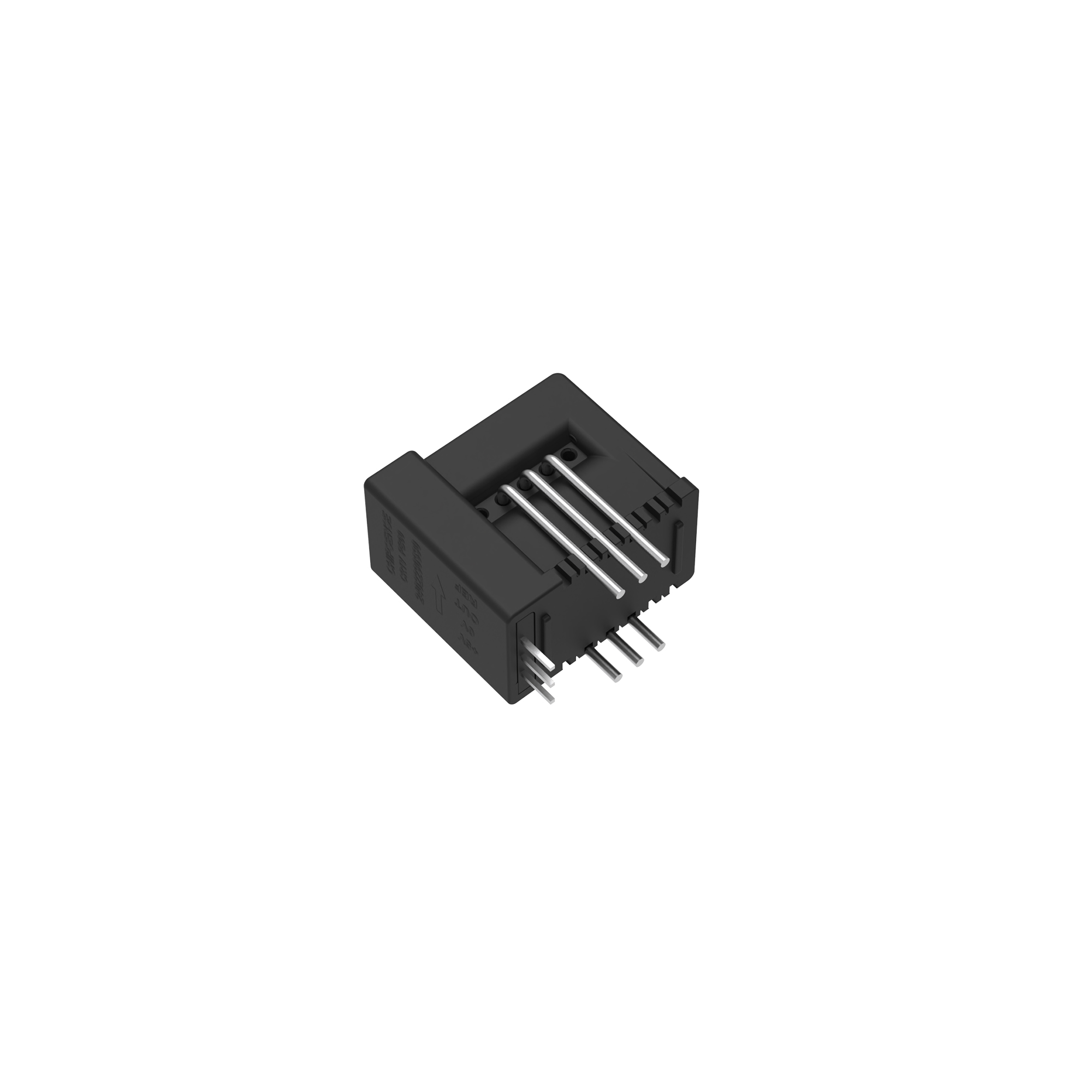

CR1V PB00 系列是一款基于霍尔原理的闭环（补偿）电流传感器，具有原边与副边绝缘的特性，能够测量直流、交流和脉冲电流。该系列产品包括 CR1V 6 PB00、CR1V 15 PB00 和 CR1V 25 PB00 三种型号，分别对应不同的原边额定电流有效值，分别为 ±6A、±15A 和 ±25A。

 产品特性

- 绝缘性能：原边和副边之间绝缘，确保安全使用，原材料符合 UL 94-V0 标准。

- 高精度与线性度：具备优异的线性度和出色的精度，低温漂，无插入损耗。

- 宽温度范围：操作温度范围为 -40℃ 至 85℃，存储温度范围为 -40℃ 至 125℃。

- 电气特性：供电电压为 5V（±5%），负载电阻为 2kΩ，电流消耗为 15mA + IP/NS + VOUT/RL。

- 高耐压能力：交流隔离耐压测试有效值为 2.5kV（50Hz，1min），瞬态耐压为 9kV（1.2/50µs）。

- 高绝缘电阻：绝缘电阻为 1500MΩ（@500V，TA=25℃）。

 应用领域

CR1V PB00 系列适用于多种工业应用，包括但不限于：

- 交流变频调速和伺服电机

- 不间断电源 (UPS)

- 直流电机驱动的静止式变流器

- 开关电源 (SMPS)

- 电焊机电源

- 电池管理

- 风能变频器

- 测试和测量设备

 安全使用须知

- 传感器使用必须遵循 IEC61800-5-1 标准。

- 传感器必须安装在符合应用标准和安全要求的电子或电气设备中。

- 注意防止电击，某些部位可能承受危险电压。

- 安装完毕后，导电部分应确保不被外界触及，必要时可加装保护壳或屏蔽罩。

- 主电源必须能被断开。

 电气特性

- 输出电压：2.5±(0.625IP/IPN) V

- 失调电压：2475~2525 mV（@IP=0A）

- 增益误差：±0.5%（不包含失调电压）

- 非线性误差：±0.2%（不包含失调电压）

- 频带宽度：200 kHz（-3dB）

 机械特性

- 尺寸公差：±0.3 mm

- 原边连接管脚：6 pins（0.8×0.8 mm）

- 副边信号连接管脚：3 pins（0.3×0.5 mm）

CR1V PB00 系列凭借其卓越的性能和广泛的应用范围，成为工业电流测量领域的可靠选择。
