国产替代 | 芯森CM4A H00闭环霍尔电流传感器介绍
来源: | 作者:天津芯森电子科技有限公司 | 发布时间: 2023-09-05 | 156 次浏览 | 分享到:

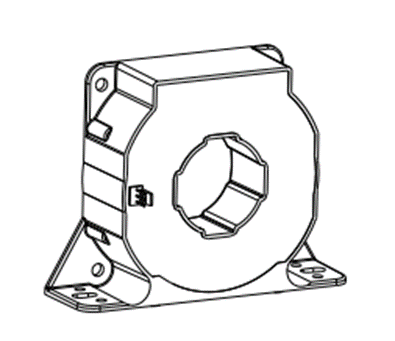

芯森CM4A H00是一款隔离测量,符合UL94 –V0认证的固定增益补偿霍尔电流传感器,是一款没有插入损耗、低温漂、高精度电流隔离测量关键电子元器件,能够将电路中的直流、交流、脉冲电流转换为可测量的电信号,输出为电流,供电电压±15~24V,精度达0.3%,响应时间0.5us,可国产替代LF1005-S系列电流传感器。



CM4A H00闭环霍尔电流传感器工作原理:

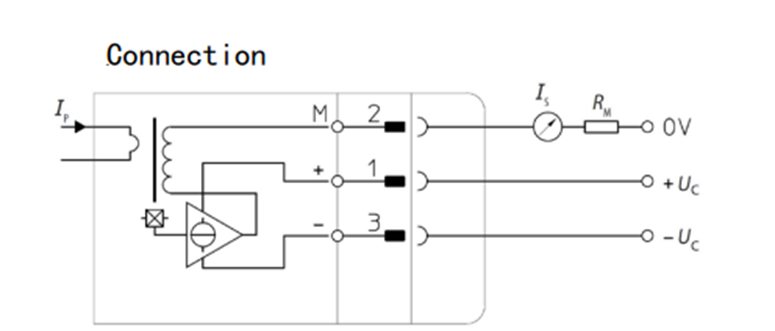

原边导线插入传感器中间孔径,原边电流产生的磁力线与CM4A 内置元件产生感应电压,再经过后续电子电路输出副边电流。注:CM4A H00理论增益为0.2,连接电路图如下图所示。

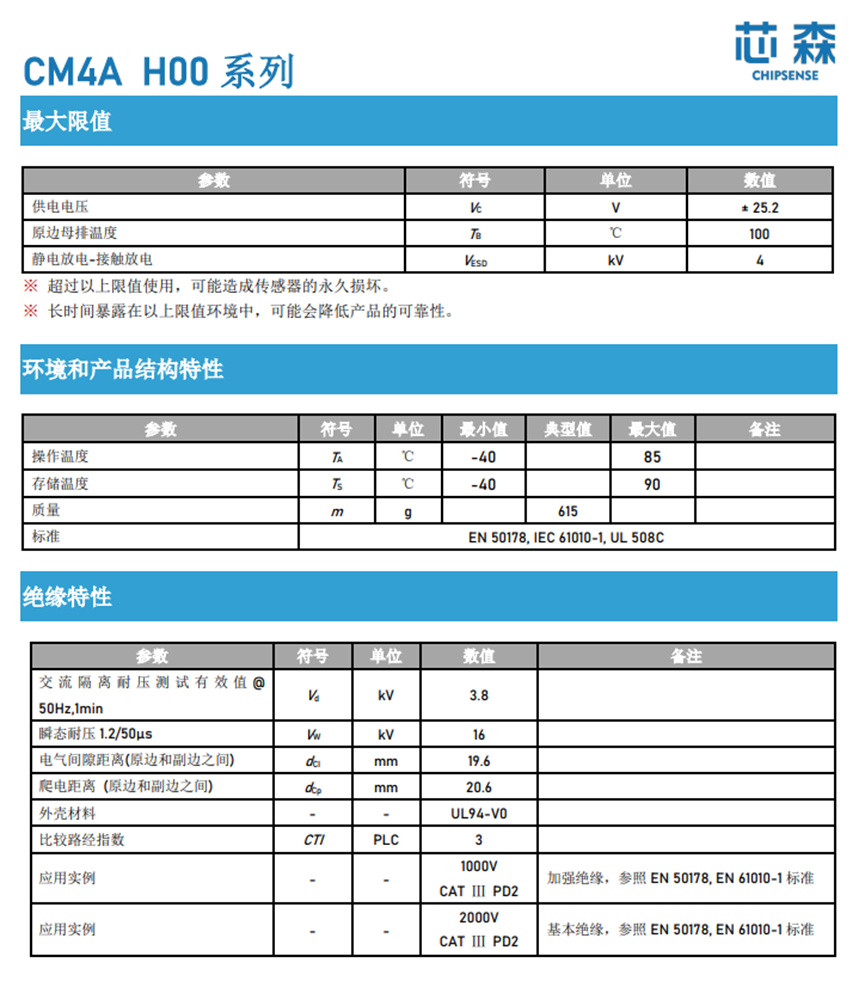

CM4A H00闭环霍尔电流传感器极限参数及特性



CM4A H00闭环霍尔电流传感器的应用场景:



l  交流变频调速

l  伺服电机

l  不间断电源

l  开关电源

l  电焊机电源

l  电池管理

l  风能变频器

l  测试和测量设备
