前言

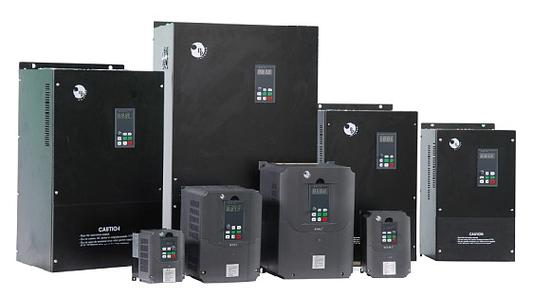

变频器作为现代工业控制的核心设备，通过交-直-交变换技术实现对交流电机的高效调速。其核心功能依赖于对电压、电流信号的实时监测与反馈控制。本文系统阐述两类传感器在变频器关键环节的应用场景及选型策略，为工程设计提供参考。
一、变频器系统架构与传感器核心价值
系统组成
逆变器是通过电力电子的高速开关动作，将低压直流电/或者是储能电池的直流电，最终转换为某一特定频率的交流电，这个频率用户可现场随意设置，一般是供给电机类负载使用以达到控制转速，节能的目的。
典型变频器拓扑包含五大功能模块：
1. 输入防护单元：防雷电路（支持2000V浪涌防护）
2. 整流滤波模块：实现AC-DC转换
3. DC-DC升压单元：将低压直流（如48V）升至300V直流母线
4. 逆变驱动单元：采用SiC/MOSFET/IGBT功率器件
5. 输出滤波网络：生成标准正弦波输出

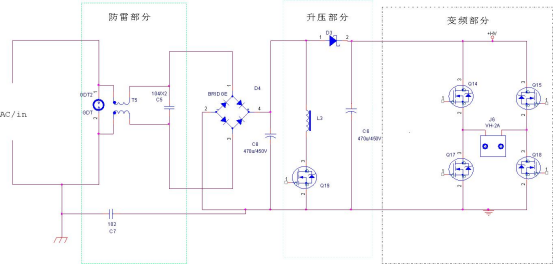

其整体方框图大致如下：
传感器核心作用
功能维度 | 技术指标 | 实现方式 |
实时监测 | 采样率≥10kHz | 高精度ADC+数字滤波算法 |
闭环控制 | 响应延迟<100μs | 硬件PID调节+软件补偿 |
故障保护 | 过流阈值精度±2% | 硬件级比较器+软件诊断 |
二、为什么变频器偏爱使用霍尔电流传感器？
与其他电流检测技术相比，霍尔传感器具有不可替代的优势：
1. 电气隔离：高压的功率电路（可达数百甚至上千伏）与低压的控制电路完全隔离，保证了系统和人员的安全。
2. 直流测量能力：变频器的直流母线是直流电，逆变输出是PWM波（等效交流），传统电流互感器无法测量直流分量，而霍尔传感器可以完美胜任。
3. 宽频带响应：变频器PWM波的载波频率可能高达几十kHz，电流波形需要被快速、无失真地测量。闭环霍尔传感器通常拥有高达100kHz甚至更高的带宽，足以准确捕获电流细节。
4. 高精度与线性度：闭环霍尔传感器的精度非常高，线性度极好，能满足矢量控制对电流反馈精度的苛刻要求。
5. 低插入损耗：由于其非接触特性，几乎不会在被测电路中引入额外损耗或阻抗。
三、霍尔电流传感器的工作原理简介

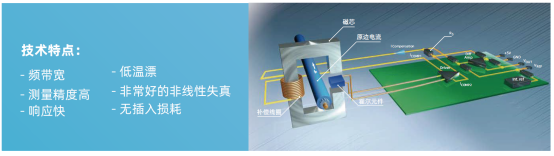

霍尔电流传感器基于霍尔效应工作。当电流流过导体时，会在周围产生一个与电流成正比的磁场。霍尔传感器内的霍尔元件检测到这个磁场强度，并输出一个与之成正比的电压信号（即霍尔电压）。
其最大的特点是：
l 非接触式测量：传感器与待测电路之间是电气隔离的，没有物理连接。
l 可测量直流和交流电流：不仅能测交流电，还能测量直流电，这是它相比传统电流互感器（CT）的巨大优势。
l 高频响应：响应速度快，能准确跟踪快速变化的电流。
l 低功耗：自身功耗很低，几乎不影响被测电路。
在变频器中，主要采用闭环（零磁通）霍尔电流传感器，它具有极高的精度、线性度和响应速度。
四、传感器分场景应用方案
变频器（VFD）的核心功能是将工频交流电通过整流和逆变，转换成频率和电压可调的交流电，以驱动电机。在这个过程中，电流检测至关重要。霍尔传感器通常被安装在以下三个关键位置：
1. 逆变器输出端（核心应用）
这是最常见和最重要的应用。传感器被用于检测变频器输出到电机的U, V, W 三相电流。
1) 作用一：电流闭环控制（矢量控制/FOC的核心）
现代高性能变频器普遍采用矢量控制技术，其核心是需要实时、精确地知道电机定子的三相电流值。这些电流信号被反馈给控制芯片（如DSP），用于：
l 磁场定向：分解出用于产生磁场的励磁电流分量和用于产生转矩的转矩电流分量。
l 精确转矩控制：实现对电机转矩的快速和精准控制，使变频器具有动态响应快、启动转矩大、调速范围宽等优异性能。
l 如果没有高精度的电流反馈，矢量控制根本无法实现。
2) 作用二：实时过载和短路保护
变频器驱动电机时，可能会遇到堵转、负载突然加重、电机或电缆短路等故障，导致电流急剧上升。霍尔传感器能够瞬间（微秒级）检测到异常大电流，并立即反馈给控制器，控制器会立即关闭IGBT功率元件的驱动信号，保护变频器和电机免遭烧毁。这是保障设备安全的第一道防线。
3) 作用三：负载监视和优化
通过监测输出电流，变频器可以计算并显示电机的实际运行负载率、能耗等参数，为用户提供数据支持。一些高级算法还可以根据负载情况自动优化运行参数，提高能效。
4) 电流传感器推荐：
l 高精度闭环霍尔传感器，它通过一个补偿线圈产生反向磁场，始终使铁芯内的磁通为零。这种原理使其具有极高的精度、线性度和响应速度，且几乎无磁滞。这是目前高性能FOC系统中最主流和理想的选择。
l 分流电阻 + 隔离运放：这是一种基于欧姆定律的接触式测量方法。成本低、无磁滞、响应速度极快是其优点。但主要缺点是在大电流下存在导通损耗（I²R）并需要复杂的散热设计，同时需要额外的电路（如隔离运放或线性光耦）实现电气隔离，增加了设计复杂性。
l 开环霍尔电流传感器：性价比高，但其精度、线性度和温漂特性通常不如闭环式，在高性能FOC应用中需谨慎评估。
2. 直流母线侧
有些变频器也会在直流母线正极（P）或负极（N）上安装一个霍尔传感器，用于检测直流母线电流。
作用：
l 总电流保护：作为逆变输出保护的补充，提供整体的过流保护。
l 能量管理：在多重化或共直流母线的系统中，用于监控和协调能量流动。
l 制动单元控制：当检测到母线电流反向（即电机发电反馈能量）导致电压升高时，触发制动单元（制动电阻）工作，消耗多余能量。
直流母线侧对电流传感器的要求：
特性维度 | 推荐要求/参数 | 备注 |
测量类型 | 直流、脉动电流 | 必须能准确测量直流分量和叠加的交流纹波。 |
精度 | ±0.5% FS 或更高 | 高精度有助于提升控制与保护准确性。 |
响应时间 | ≤1 μs | 快速响应对于及时过流保护至关重要，需远小于IGBT的安全短路时间（如10μs）。 |
带宽 | 高于变频器开关频率的10倍以上 | 需能准确跟踪PWM调制引起的快速电流变化。 |
隔离耐压 | 至少2-3kV (根据变频器母线电压等级选择，通常要求更高) | 确保强弱电隔离安全，防止高压损坏控制部分。 |
过载能力 | 越强越好，通常需能承受数倍于额定值的瞬时过载（例如30000Aₜ） | 增强系统抗短路和浪涌冲击的可靠性。 |
输出信号 | 模拟电压（如 ±4V, ±5V）或模拟电流（如 4-20mA） | 需与变频器控制板的ADC输入匹配。 |
工作温度 | -40°C 至 +85°C 或更宽 | 适应工业环境温度变化，特别是设备内部可能的高温。 |
线性度 | ≤±0.1% F.S. | 高性能变频器设计中的要求，保障全量程测量一致性。 |
3. 整流器/输入侧（较少见，但用于高端应用）
在输入侧安装霍尔传感器，主要用于：
l 输入电流监测：用于监测电网侧的电流、功率和功率因数。
l 有源前端（AFE）控制：在采用AFE整流技术的变频器中，需要精确检测输入电流来实现单位功率因数整流和低谐波污染，其控制原理与输出侧的矢量控制类似。
五、选型与安装注意事项
在变频器设计中，选择霍尔传感器时需考虑：
l 量程（Range）：根据电机额定电流和过载倍数选择合适的传感器量程。
l 带宽（Bandwidth）：必须高于变频器的开关频率，以确保能准确跟踪电流变化。
l 精度（Accuracy）：尤其是偏移（Offset）误差和增益（Gain）误差，直接影响控制性能。
l 供电电压：通常是双电源供电，如 ±12V 或 ±15V。
l 安装方式：穿孔式（穿心式）是最主流的形式，方便安装母线排或电缆。
·
l 抗干扰设计：传感器输出的是毫伏级模拟信号，在强电磁干扰的变频器内部需要做好屏蔽处理，以防信号失真。
·
总结
从以上可以看出，霍尔电流传感器是现代变频器中不可或缺的“感官器官”。它为核心的控制算法（如矢量控制）提供了精确的电流反馈，实现了变频器的高性能、高效率和可靠运行，同时承担着关键的实时保护职责。没有它，变频器如同一个“盲人”，无法实现精密的电机驱动和控制。
