AN1V PB301系列电流传感器在空调压缩机驱动中的应用分析

引言

现代变频空调普遍采用永磁同步电机（PMSM）驱动压缩机，其核心的矢量控制算法对电流采样系统的性能提出了高要求。开环霍尔电流传感器因其非接触测量、高带宽和天然电气隔离等优势，成为此类应用中的常用方案。本文将围绕AN1V PB301系列电流传感器，探讨其在空调压缩机驱动系统中的具体应用。

一、器件核心特性

AN1V PB301系列是一款开环霍尔电流传感器，采用集成的一体化设计，以及全自动的生产工艺，保证产品的性能好、温漂低，一致性好，稳定性和可靠性高，适用于直流、交流及脉冲电流的精确测量。

1.1 关键性能指标

· 精度：在标准室温（25°C）下，测量精度可达±1%；在工业级宽温范围（-40°C至85°C）内，精度保证为±2%。

· 动态响应：-3dB带宽为250 kHz，典型响应时间仅为2.5 µs，能够有效跟踪高频PWM开关信号。

· 供电与输出：采用3.3V单电源供电，输出为比例式模拟电压信号，便于与主流微控制器的ADC接口直接连接。

· 电气隔离：原边（高压侧）与副边（低压侧）之间具备高达4.8kV AC的隔离耐压能力，确保了系统的安全性和抗干扰性。

· 工作温度：根据具体型号不同，最高操作温度可分为150°C、125°C和85°C三档，以适应不同的热设计需求。

1.2 产品系列概览

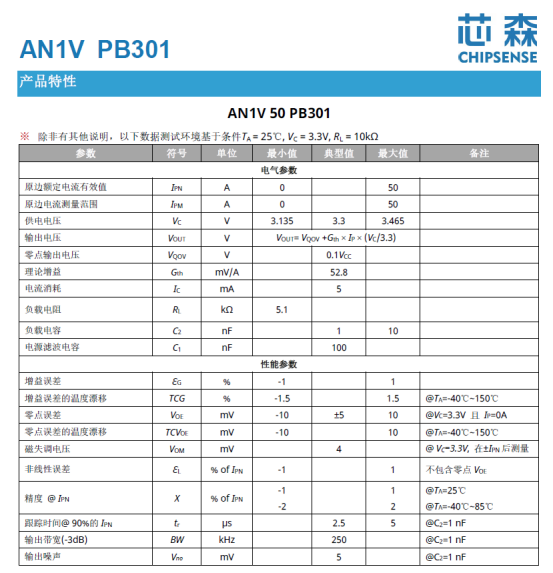

该系列提供多种额定电流（IPN）选项，覆盖从±50A到±300A的范围，其关键参数如下表所示：

二、应用挑战与应对策略

2.1 满足矢量控制的精度需求

PMSM的高效运行依赖于精确的d-q轴电流解耦控制。任何电流采样误差都会直接转化为转矩波动，影响能效和运行平稳性。该系列传感器在室温下的±1%精度以及250kHz的高带宽，足以准确捕捉变频器输出的PWM电流波形及其谐波，为控制环路提供高质量的反馈信号。

2.2 应对宽温域工作环境

空调设备需在极寒或酷暑等严苛环境下可靠运行。传感器必须在整个工作温度范围内保持性能稳定。其明确的全温区±2%精度指标，为此类应用提供了确定性保障。在选型时，需结合压缩机驱动板的实际散热条件，选择具有足够温度裕量的型号。

2.3 实现快速过流保护

压缩机启动或遭遇机械故障（如堵转）时，会产生数倍于额定值的冲击电流。保护电路必须在极短时间内（通常在几个微秒内）做出反应。得益于2.5µs的快速响应能力，该传感器能及时反映电流的瞬态尖峰，为功率半导体器件（如IGBT）提供有效的硬件级保护。

三、工程实施要点

3.1 型号选择原则

合理的选型是系统可靠性的第一步：

1. 评估峰值电流：确定压缩机在所有可能工况（特别是启动和最大负载）下的最大瞬时电流。

2. 确定额定电流：所选传感器的IPN应大于此峰值电流，并保留适当的设计裕量（通常为1.2至1.5倍）。

3. 校核热环境：分析PCB上传感器安装点的预期最高温度，确保其不超过所选型号的最高操作温度限制。对于空间紧凑或高功率密度的设计，应优先考虑150°C或125°C的高温型号。

3.2 硬件电路设计

为充分发挥器件性能，外围电路设计至关重要：

· 电源去耦：在电源引脚附近放置一个100nF的陶瓷电容，以抑制电源噪声。

· 负载配置：推荐使用5.1kΩ的负载电阻。可在输出端并联约1nF的电容以优化信噪比，但需注意这会轻微影响响应速度。

· PCB布局：

o 传感器应远离IGBT/IPM模块等强电磁干扰源。

o 模拟输出信号走线应尽可能短，并考虑使用双绞线或屏蔽措施。

o 模拟地（AGND）与功率地（PGND）应采用单点连接策略，避免地电位差引入共模噪声。

3.3 软件层面的优化

在系统软件中加入简单的校准逻辑可进一步提升整体精度：

· 零点校准：在系统上电且无电流流过时，采集并记录输出电压的平均值，作为零点偏移进行实时补偿。

· 增益校准：在生产测试环节，可通过注入已知电流对增益进行微调，以消除器件批次间的微小差异。

结论

AN1V PB301系列电流传感器凭借其优异的精度、快速的动态响应、可靠的电气隔离以及针对不同热环境的型号划分，能够很好地契合变频空调压缩机驱动系统的技术要求。通过严谨的选型、规范的硬件设计以及必要的软件校准，可以构建出一个高性能、高鲁棒性的电流检测子系统，为空调的高效、静音和可靠运行奠定基础。
