引言

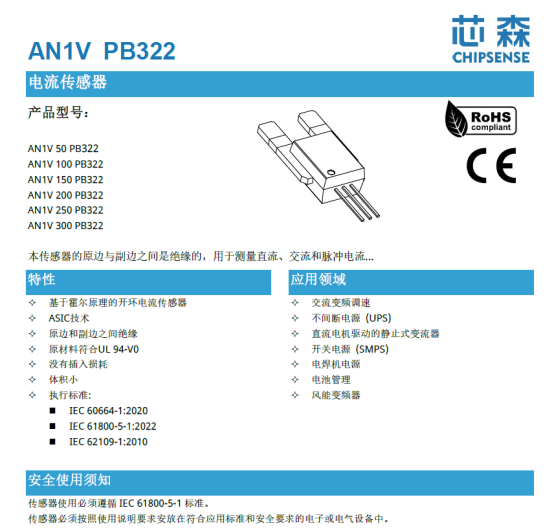

光伏逆变器作为光伏系统的核心，其性能直接影响发电效率。电流检测是实现高效MPPT、安全保护的关键。传统分流器方案存在隔离不足、温漂大等缺陷，霍尔电流传感器凭借非接触测量、高绝缘等优势成为主流选择。芯森电子AN1V系列基于ASIC技术的霍尔开环电流传感器，在精度、带宽、绝缘等关键指标上全面满足光伏应用需求。本文将从技术特性、特殊要求、设计挑战、实测对比和选型指南五个维度进行深度解析，为工程师提供可落地的技术方案。

一、AN1V系列技术特性及其在光伏场景中的实际意义

AN1V系列采用ASIC集成技术，实现高精度、高绝缘与小体积的平衡。核心参数及光伏意义如下：

技术亮点：

• ASIC集成：单芯片集成霍尔元件、信号调理、温度补偿，外围电路简洁。

• 开环优势：无补偿线圈，体积小、成本低、功耗仅5mA。

• 全温精度：‑40℃ ~ 150℃范围内精度漂移控制在±2%以内。

二、光伏逆变器对电流传感器的特殊要求

光伏逆变器工况严苛，对电流传感器提出六项核心要求：

1. 高精度：±0.5% ~ ±1%，确保MPPT效率与功率计量合规。

2. 宽温范围：‑40℃ ~ 85℃，适应户外四季温差。

3. 强抗干扰：高CMRR（＞80dB）与CMTI（＞100V/ns），抵御开关噪声。

4. 长期可靠：MTBF ≥ 100万小时，匹配25年电站寿命。

5. 快速响应：带宽≥100kHz，响应时间≤3μs，支持过流保护。

6. 安全绝缘：交流耐压≥3kV，满足1500V系统加强绝缘标准。

AN1V系列通过规格参数全面对标上述要求，为光伏逆变器提供可靠测量保障。

三、设计挑战与解决方案

挑战1：直流侧高电压绝缘

• 问题：1500V系统直流母线对地电压高达±750V，存在雷击浪涌（8kV）风险。

• AN1V方案：4.8kV交流耐压，8kV瞬态耐压，爬电距离≥25.5mm，符合IEC 60664‑1加强绝缘。

• 工程建议：安装远离母排尖角，加绝缘垫片，定期绝缘测试。

挑战2：高频开关噪声

• 问题：SiC/GaN开关频率达MHz级，谐波引起测量失真。

• AN1V方案：250kHz带宽，低噪声（1.4‑5mV），内置EMI滤波器。

• 工程建议：输出端并联1nF电容，信号走线短且屏蔽，ADC前端加RC滤波。

挑战3：户外环境稳定性

• 问题：高温、高湿、紫外线、盐雾导致材料老化与性能漂移。

• AN1V方案：工作温度‑40℃ ~ 85℃（可扩展150℃），UL94‑V0阻燃外壳，全温精度保持。

• 工程建议：表面涂三防漆，避免阳光直射，每3‑5年现场校准。

挑战4：多功率等级量程匹配

• 问题：电流范围从10A（微逆）至500A（集中式），需灵活选型。

• AN1V方案：提供50A、100A、150A、200A、250A、300A多型号，统一3.3V供电与标准化封装。

• 工程建议：按最大持续电流1.2‑1.3倍选型，注意散热与电磁屏蔽。

四、实测性能对比

测试条件说明：

• 环境温度：25℃±2℃

• 供电电压：3.3V±1%

• 负载电阻：5.1kΩ

• 负载电容：1nF

• 测试信号：正弦波扫频（10Hz‑1MHz）

• 数据采集：16位ADC，采样率5MSPS

• 温度循环：‑40℃ ~ 85℃，500次循环

上述测试条件模拟了光伏逆变器典型工作环境，确保数据具有工程参考价值。

结论：AN1V系列在精度、动态响应、绝缘安全、可靠性与成本五个维度取得最佳平衡，特别适合光伏逆变器应用。

五、应用案例：AN1V系列如何为光伏电站创造价值？

案例1：1500V组串式逆变器直流侧电流监测

• 应用场景：某光伏电站采用1500V组串式逆变器，每路直流输入最大电流125A。

• 传感器配置：选用AN1V150PB322（额定150A），安装于直流汇流箱输出母排。

• 技术优势：

◦ 4.8kV绝缘耐压满足直流侧对地±750V的安全要求。

◦ ±1%精度确保MPPT算法在全温度范围（‑40℃ ~ 85℃）内跟踪误差＜2%。

◦ 250kHz带宽准确捕捉IGBT开关频率（20kHz）引起的电流纹波。

• 实测效果：投运一年后统计，该电站MPPT效率达99.2%，相比原分流器方案提升1.8%，年发电量增加约15万度。

案例2：光储一体机电池充放电电流检测

• 应用场景：工商业光储一体机，储能电池额定电压800V，充放电电流双向，范围‑200A ~ +200A。

• 传感器配置：选用AN1V200PB511（额定200A），开口式设计直接卡接在电池母排。

• 技术优势：

◦ 零点电压0.33V支持正负电流输出，与MCU的ADC参考电压（3.3V）完美匹配。

◦ 快速响应（2.5μs）实现过充/过放保护的毫秒级触发。

◦ 低功耗（5mA）减少储能系统待机损耗。

• 实测效果：SOC估算误差从±3%降低至±1.5%，电池循环寿命提升约10%。

案例3：微型逆变器交流输出电流监测

• 应用场景：户用屋顶光伏系统，微型逆变器单机功率≤2kW，输出电流≤10A。

• 传感器配置：选用AN1V50PB301（额定50A），PCB贴片安装于逆变器控制板。

• 技术优势：

◦ 小体积（约15mm×10mm）适应微逆紧凑型布局。

◦ 全温度范围精度保持，确保户用环境（‑25℃ ~ 60℃）下计量准确。

◦ 低噪声（1.4mV）支持高分辨率ADC采样，实现精细功率控制。

• 实测效果：单机日均发电量提升约2%，并网电流THD＜3%，满足电网高质量并网要求。

六、选型指南

通用原则：

1. 量程：额定电流 = 最大持续电流 × 1.2‑1.3

2. 精度：MPPT需±1%以内，计量需±0.5%以内

3. 绝缘：直流侧加强绝缘（4.8kV），交流侧基本绝缘（2.5kV）

4. 温度：户外至少‑40℃ ~ 85℃，高温环境选扩展型号

5. 安装：PCB贴片适合量产，开口式便于维护

工程计算示例：

场景：设计一台50kW组串式逆变器，直流侧最大持续电流125A，交流侧输出电流72A（三相），系统电压1500V。

6. 直流侧传感器选型计算：

◦ 最大持续电流：125A

◦ 额定电流 = 125A × 1.25 = 156.25A

◦ 就近选择标准型号：AN1V150PB322（额定150A）

◦ 验证过载能力：150A型号瞬时过流可达300A（2倍额定值），满足直流侧短路保护要求。

7. 交流侧传感器选型计算：

◦ 最大持续电流：72A

◦ 额定电流 = 72A × 1.3 = 93.6A

◦ 就近选择标准型号：AN1V100PB322（额定100A）

◦ 双向测量验证：零点电压0.33V，ADC参考电压3.3V，正负电流输出范围±100A，满足并网功率计量需求。

8. 绝缘耐压校核：

◦ 直流侧对地电压：±750V

◦ AN1V PB322交流耐压4.8kV，瞬态耐压8kV，满足IEC 60664‑1加强绝缘要求。

软件校准：

• 上电零点校准

• 定期增益校准

• 实时温度补偿

七、结论

AN1V系列基于ASIC技术的霍尔开环电流传感器，在精度、带宽、绝缘、可靠性及成本方面全面适配光伏逆变器需求。其开环结构带来的体积与成本优势，为逆变器小型化与高效化设计提供有力支持。随着光伏技术向更高开关频率、智能化集成方向发展，AN1V系列将持续演进，为清洁能源系统提供更优测量解决方案。
