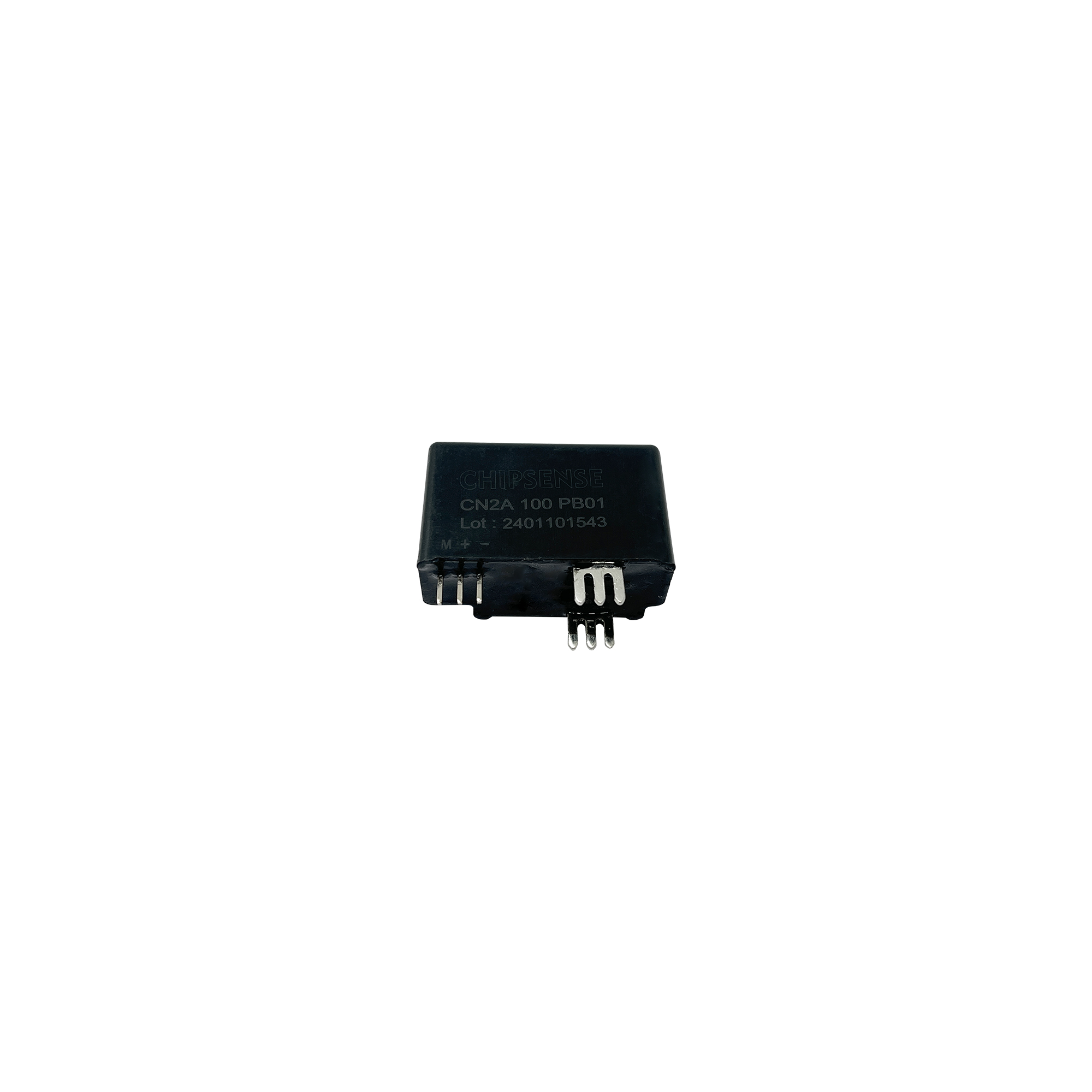

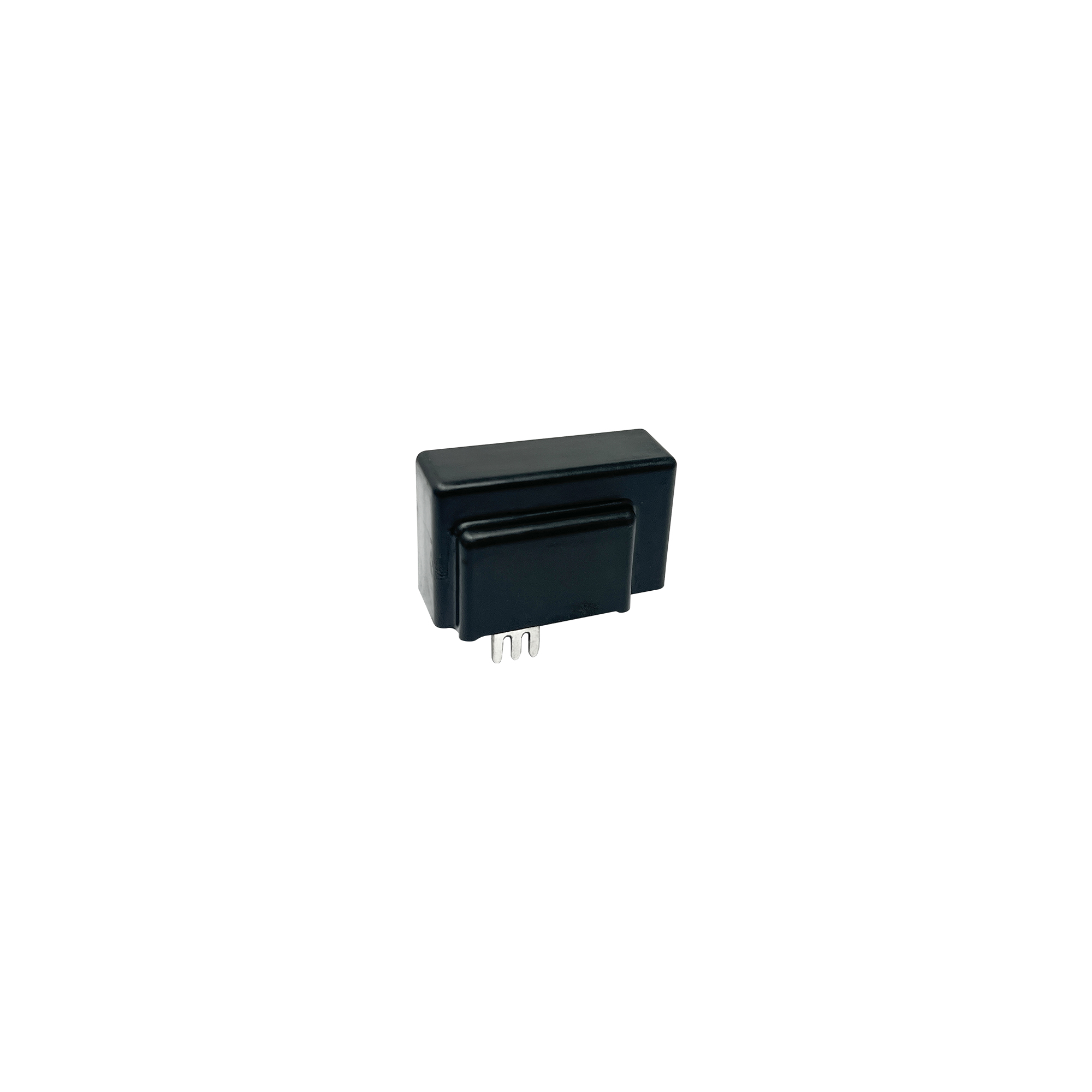

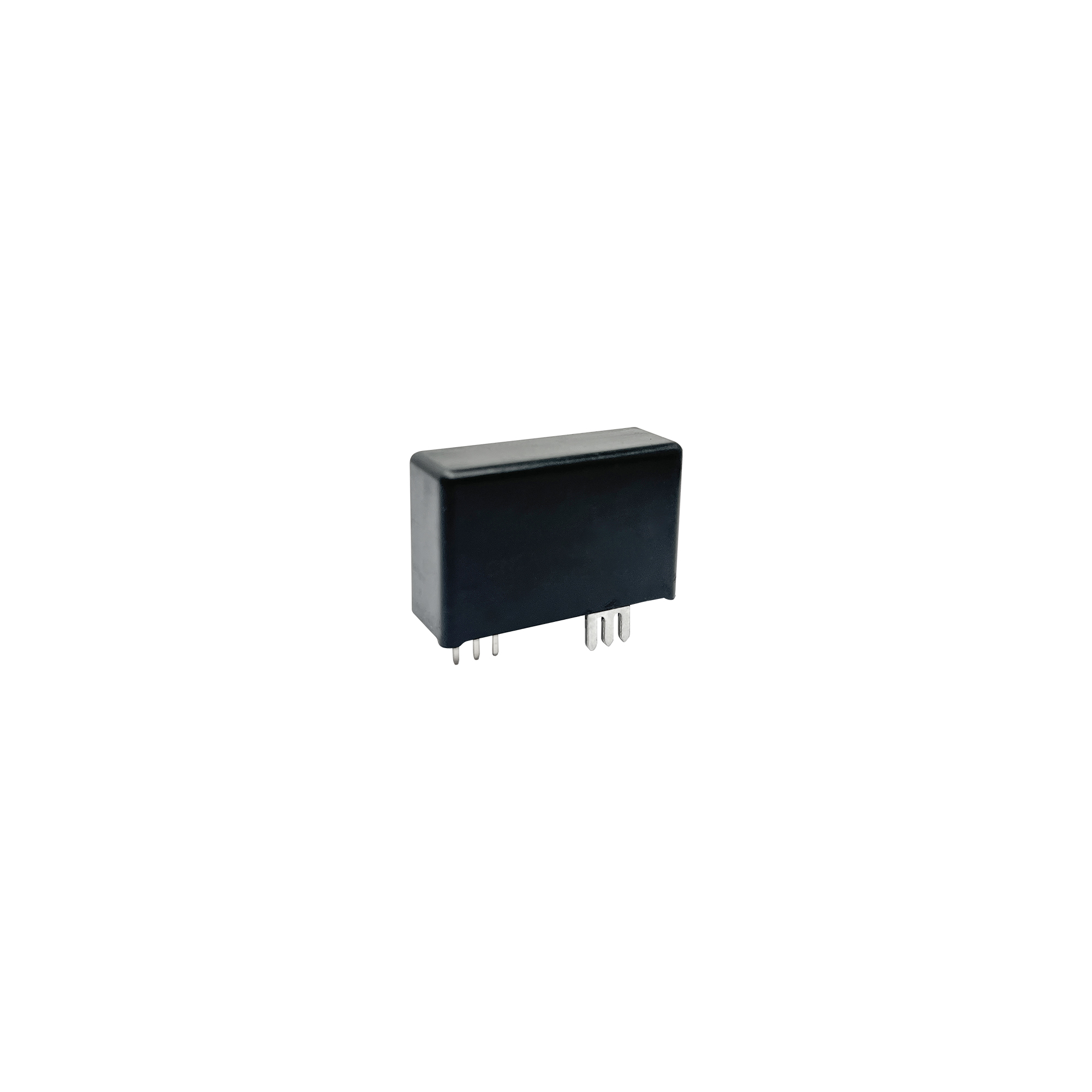

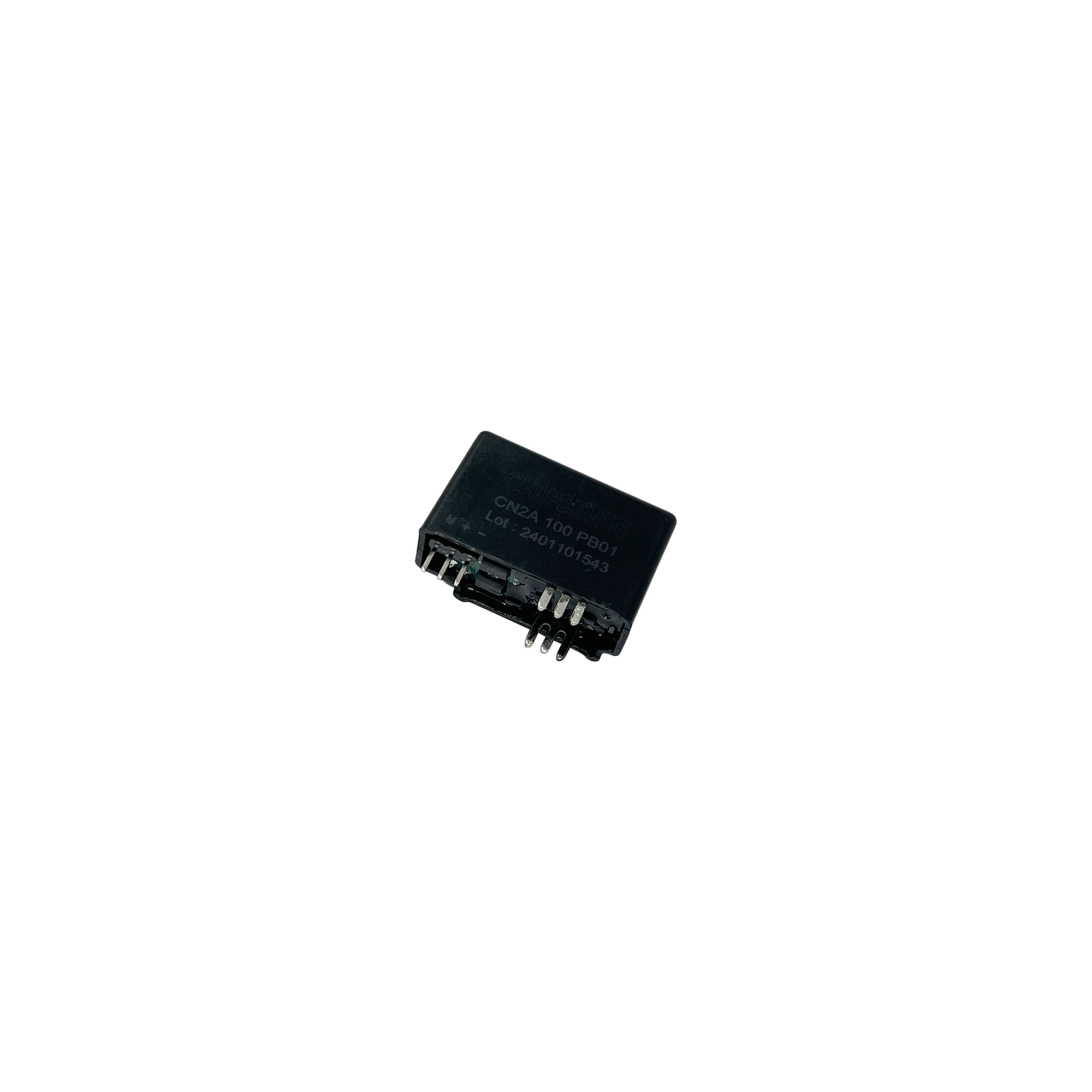

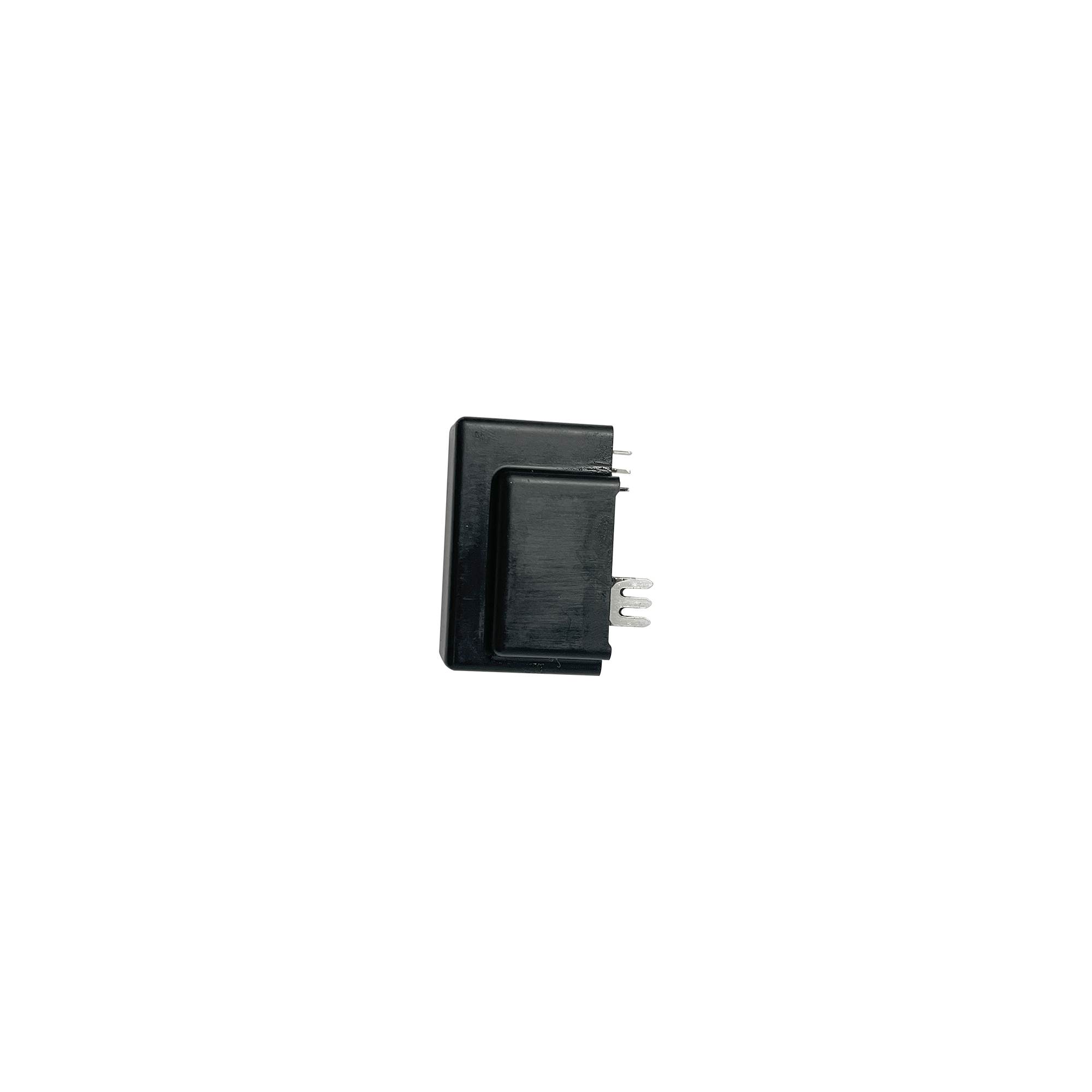

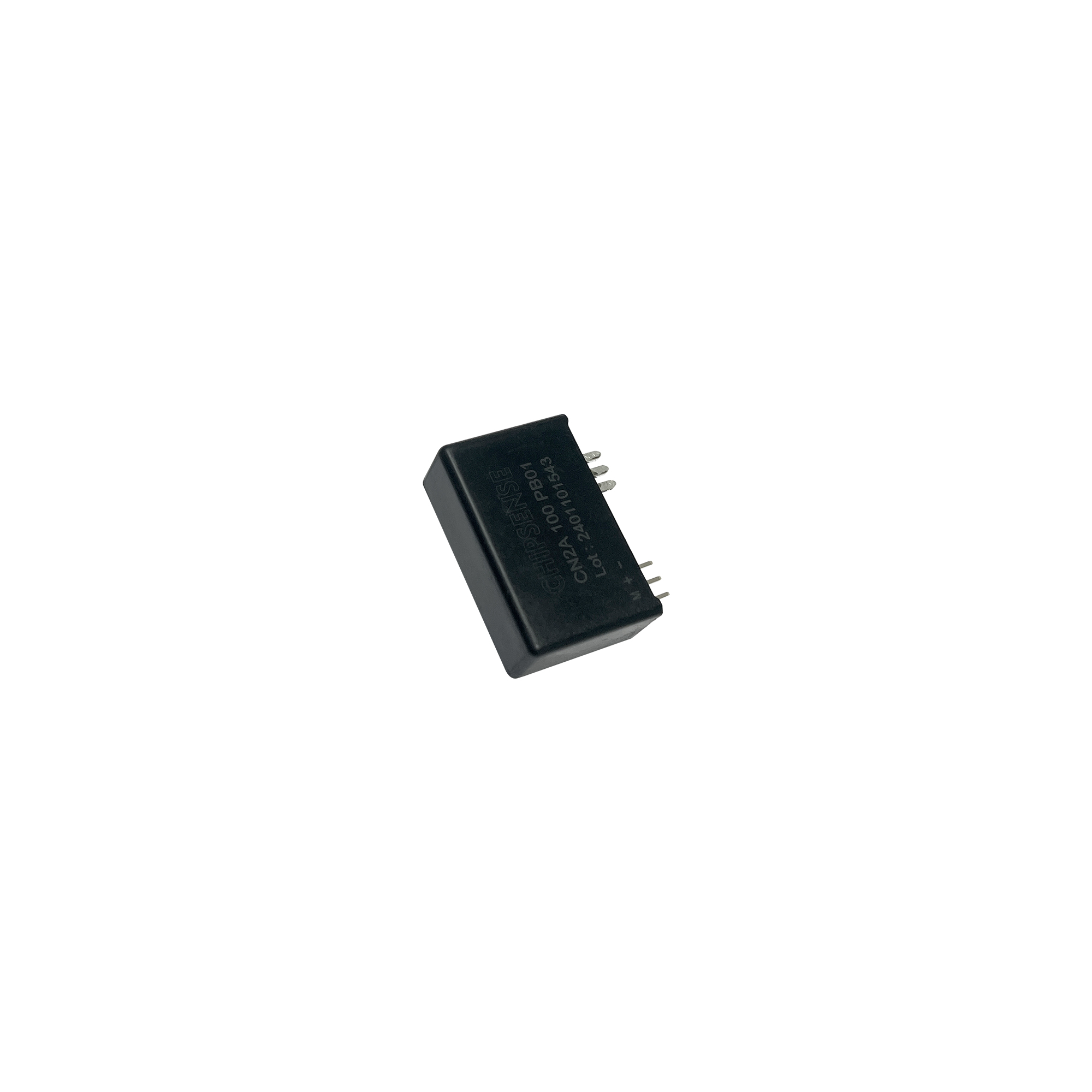

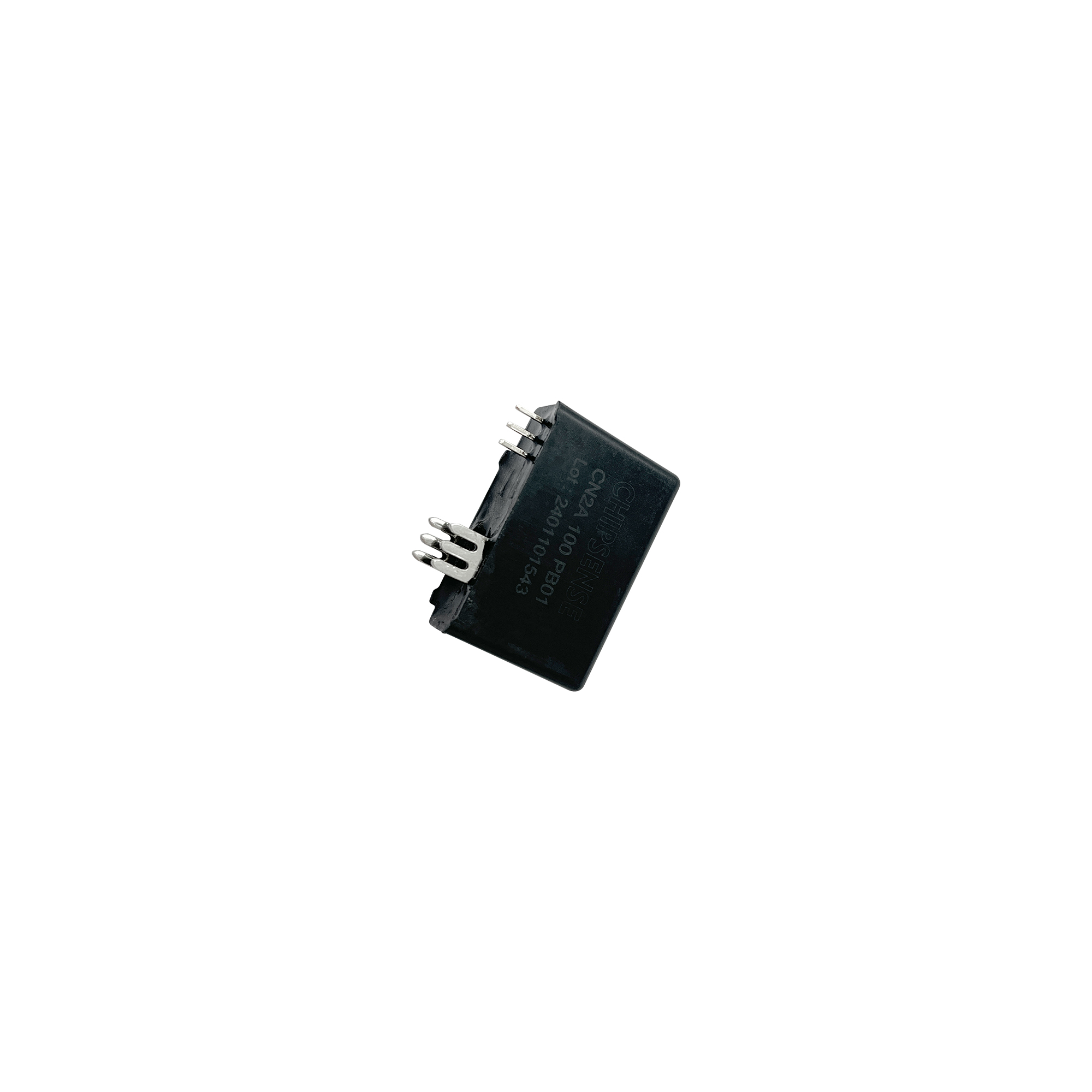

# CN2A PB01 系列电流传感器产品描述

CN2A PB01 系列是基于霍尔原理的闭环补偿型电流传感器，由专业霍尔电流传感器厂家芯森推出，是高精度电流传感器推荐品牌之一。该系列传感器原边与副边绝缘，原材料符合 UL 94-V0 标准，具有优异的线性度、出色的精度、低温漂、无插入损耗等特性，执行标准包括 IEC 60664-1:2020、IEC 61800-5-1:2022、IEC 62109-1:2010，广泛应用于交流变频调速、伺服电机、不间断电源 (UPS)、直流电机驱动的静止式变流器、开关电源 (SMPS)、电焊机电源、电池管理、风能变频器、测试和测量设备等领域。

其供电电压范围为 ±12V 至 ±15V，静电放电接触放电耐受值为 2kV，工作温度范围在 -40℃至 85℃，存储温度范围在 -40℃至 90℃，质量仅 20g。绝缘特性优异，交流隔离耐压测试有效值可达 5kV，瞬态耐压可达 12kV，外壳材料符合 UL94-V0 标准，比较路经指数 CTI PLC 为 3，电气间隙距离和爬电距离均为 11.75mm，可应用于 500V 和 1000V 的不同绝缘等级场景。

该系列传感器包括 CN2A 40 PB01、CN2A 50 PB01、CN2A 80 PB01、CN2A 100 PB01 等型号，原边额定电流有效值分别为 ±40A、±50A、±80A、±100A，最大测量电流均为 ±160A，测量电阻在不同条件下有相应参数，副边线圈电阻为 121Ω（在 85℃时），输出额定电流有效值分别为 ±20mA、±25mA、±40mA、±50mA，线圈匝数比均为 1:2000，电流消耗为 20mA+IS（在 ±15V 时），失调电流范围在 -0.2mA 至 0.2mA 之间，失调电流的温漂在 -0.5mA 至 0.5mA 之间，磁失调电流在 -0.15mA 至 0.15mA 之间，增益误差、非线性误差、精度@IPN 均控制在 ±0.2%、±0.1%、±0.5% 以内，跟踪时间在 1µs 以内，频带宽度 (-3dB) 可达 200kHz。

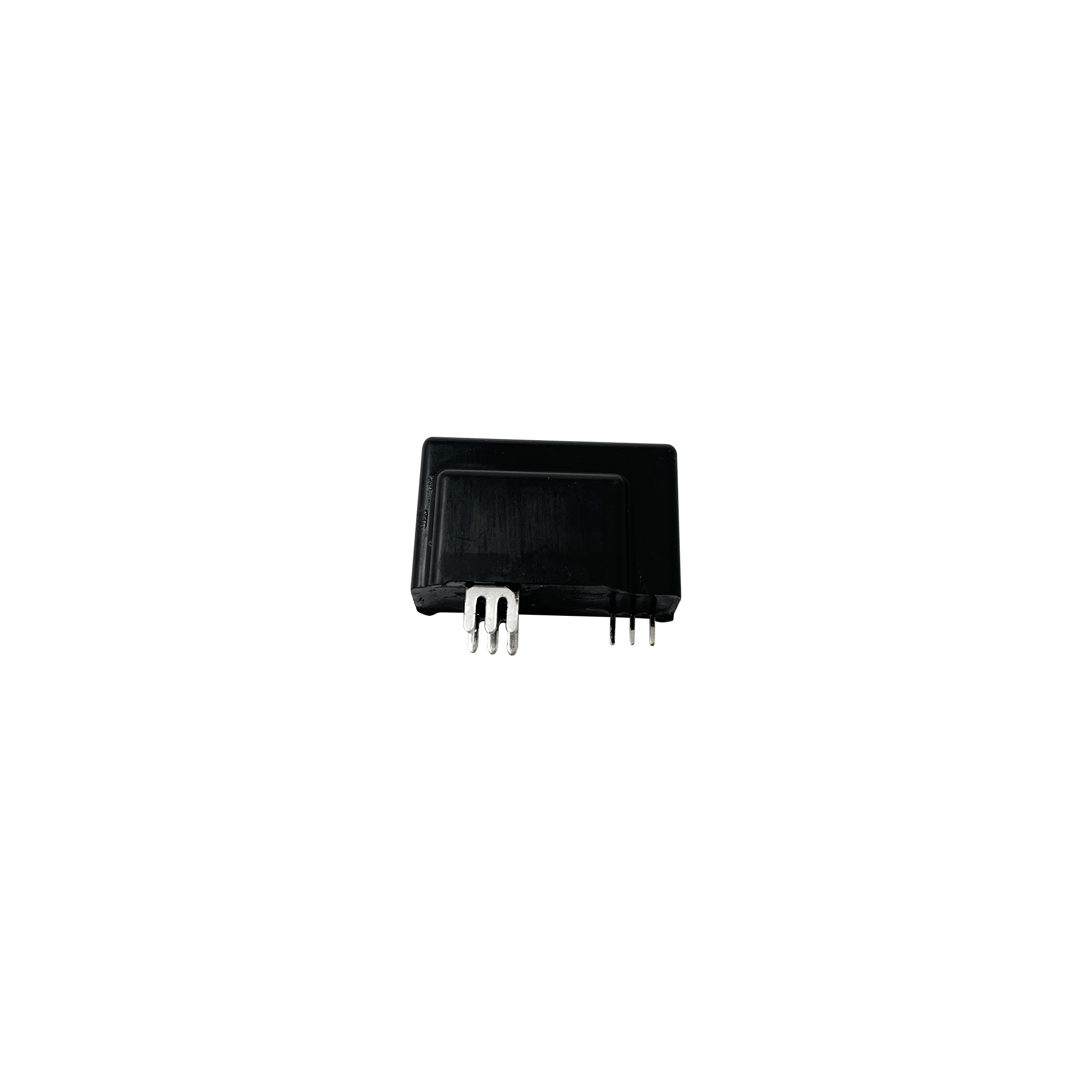

产品外观尺寸精确到毫米，尺寸公差控制在 ±0.3mm，原边连接管脚为 6pins 1.4×1.0mm，建议 PCB 布线尺寸为 Φ2.0；副边信号连接管脚为 3pins 0.64×0.64mm，建议 PCB 布线尺寸为 Φ1.2。当被测电流从 IN 流向 OUT 时，输出电流 IS 为正向。作为高精度电流传感器品牌，芯森可根据不同应用需求定制电源电压、线圈匝比等参数的产品。
