芯森FR2V H00磁通门电流传感器在光伏逆变器中的应用
来源: | 作者:天津芯森电子科技有限公司 | 发布时间: 2023-11-27 | 179 次浏览 | 分享到:

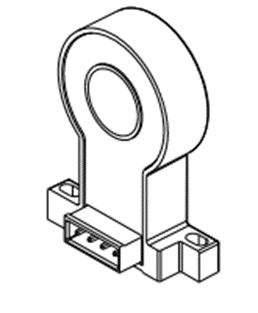

芯森FR2V H00是一款采用磁通门技术的电流传感器,是一种用于测量直流漏电流的关键电子元器件,能够将电路中的电流转换为可测量的电信号,输出信号为电压,供电电压±12~15V,精度达0.5%,端子采用JK2EDG-5.08-4P,典型应用为剩余电流检测、光伏逆变器漏电流检测、光伏阵列的漏电保护、堆叠直流电源的漏电检测、宽范围的单向或三相电流检测、电流源的失效模式检测、对称的故障检测等。



FR2V H00电流传感器工作原理:

原边导线插入传感器中间孔径,原边电流产生的磁力线与FR2V 内置元件产生感应电压,再经过后续电子电路输出副边电流。

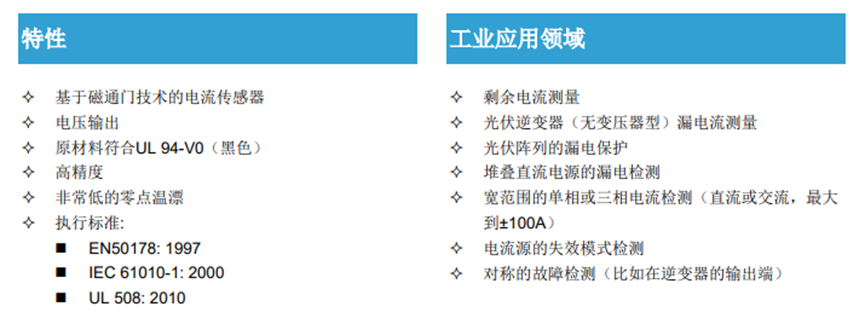

FR2V H00闭环霍尔电流传感器的优势及特点:

FR2V H00磁通门电流传感器的应用场景:

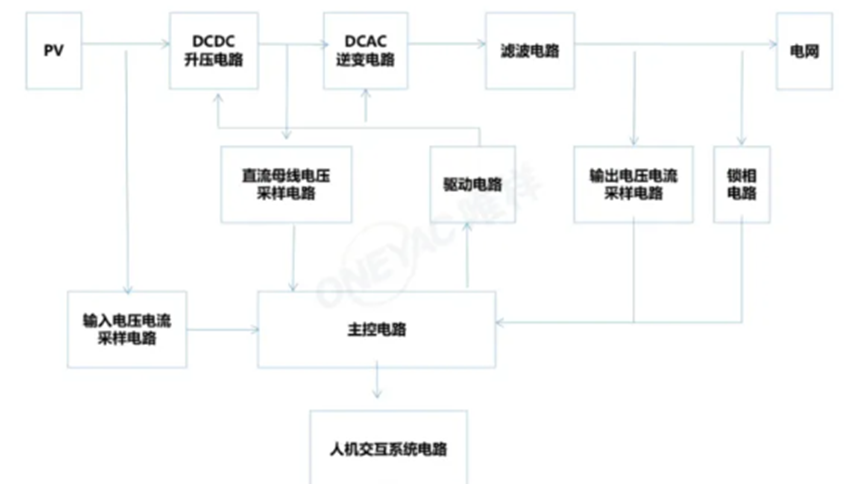

FR2V H00电流传感器的典型应用场景之一为光伏逆变器。在建设与运行光伏电站的过程中,电气设备中的逆变器是非常重要的角色,它与光伏发电系统技术一样,不断的提高运行效率和转换功率,与光伏组件和其他发电设备凑成最有效率的光伏系统。常见的光伏逆变器工作原理如下图所示:



FR2V H00在光伏逆变器中的主要作用:



FR2V H00磁通门直流漏电流传感器在光伏逆变器中的作用主要是检测并网电流及其直流分量。在光伏并网系统中,对于不带变压器或使用高频变压器的逆变器设计,要求注入电网的DC电流要控制在10mA~1A之内。该传感器能够将检测到的电流信号转换为可测量的电信号,便于对电流进行监测、控制和保护。同时,对于光伏并网系统中的设计及电流控制和保护、故障检测和保护等方面,磁通门直流漏电流传感器都发挥着重要的作用。更多信息,请联系芯森



关于我们:芯森电子(chipsense)是一家专注于高端电流电压传感器研发、生产和应用,以及传感器芯片、传感器前沿技术正向研究的国家高新技术企业。公司是MEMS磁工作组专家单位、中国传感器与物联网产业联盟理事单位。公司与天津大学、北京科技大学天津学院、天津师范大学电子与通信工程学院,建立了产、学、研合作基地,与华北电力大学联合成立了智能传感技术创新应用研究所。公司始终坚持“专注、创新、合作、共赢”的经营理念,以“磁感世界因芯森而美好”为己任,为客户提供性价比最高的产品和服务。
