引言：储能规模化爆发下的安全新挑战

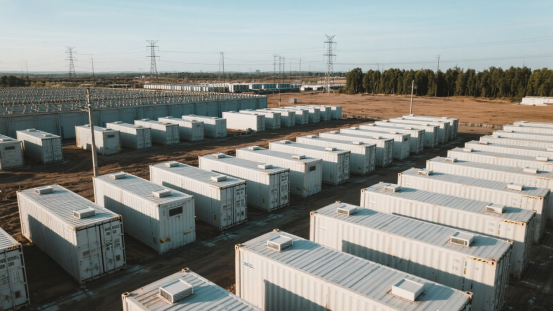

11月5日，第八届虹桥国际经济论坛之“新型储能高质量发展促进全球能源转型”分论坛在沪举行。从现场获悉，截至2025年9月，中国新型储能装机规模已历史性突破1亿千瓦，成为新型电力系统的重要组成部分。
然而，随着装机容量的激增和项目规模的扩大，储能系统的安全运行成为了行业持续健康发展的生命线。特别是电池舱内高能量密度电池的聚集，使得电气绝缘故障、直流拉弧等风险成为悬在头顶的“达摩克利斯之剑”。在此背景下，现代储能系统需要什么样的保护措施？下文将展开讨论。
储能系统常见的安全措施
针对柜式锂电池储能系统的安全措施，是一个复杂的系统工程，除去电池本体选用安全性更高的电芯材料（如磷酸铁锂）以及结构设计等元素外，通常从电气安全、热管理、机械结构、消防安全和监测预警等多个维度进行综合防护。以下是常见的核心安全措施：
1. 电气安全
l 绝缘监测：实时监测绝缘电阻，防止漏电和短路风险（如使用磁通门传感器或高精度绝缘检测装置）。
l 过流/过压保护：配置BMS（电池管理系统）实时监控电池电压、电流，触发断路保护。
l 接地保护：确保系统可靠接地，防止静电积累和触电风险。
2. 热管理
l 主动/被动散热：采用液冷、风冷或相变材料，控制电池温度在安全范围内（通常15°C–35°C）。
l 温度均衡：通过BMS监控单体电池温度差异，避免局部过热。
3. 机械结构
l 防火材料：柜体采用阻燃或耐火材料（如钢板+防火涂层）。
l 防爆设计：配置防爆阀、泄压通道，防止热失控导致爆炸。
l 抗震抗冲击：结构设计满足抗震标准，防止机械损伤。
4. 消防安全
l 气体灭火：配置七氟丙烷或全氟己酮灭火系统，快速扑灭初期火情。
l 烟雾/温度报警：安装烟感、温感探测器，联动灭火和断电机制。
l 隔离设计：电池模组间设置防火隔断，阻止火势蔓延。
5. 监测预警
l 多参数监测：实时监测电压、电流、温度、气体（如CO、VOCs）等，预警异常。
l 远程监控：通过云平台实时上传数据，支持远程故障诊断和预警。
6. 运维管理
l 定期巡检：检查电气连接、绝缘状态、散热系统等。
l 应急预案：制定火灾、漏电等应急处置流程，定期演练。

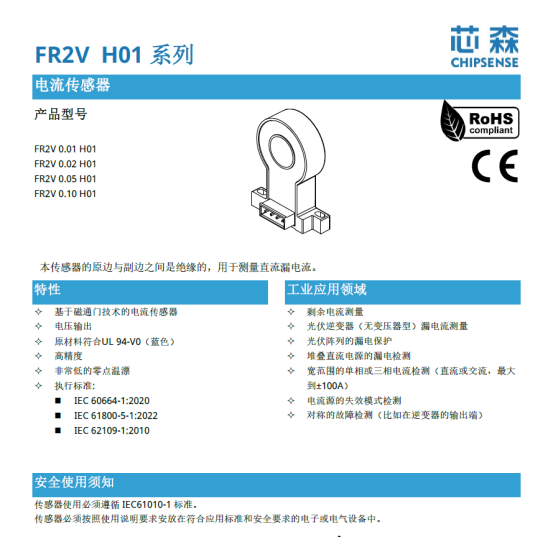

FR2V系列磁通门漏电流传感器

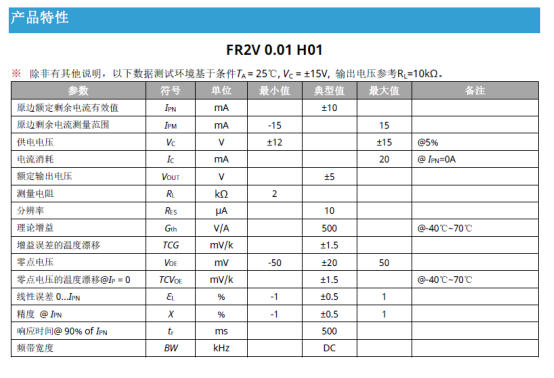

FR2V系列是基于磁通门技术（Fluxgate）的电流传感器，能高精度测量直流系统中的微小漏电流，全系列拥有±0.5% 的典型精度，典型增益误差也仅为±0.5%，，以及极高的零点稳定性（典型值±20mV）和极低的温度漂移（±1.5mV/K），使其在工作温度范围内读数几乎不受环境温度影响，能有效区分真实的漏电信号与温漂噪声，避免误报警。该系列量程范围广，覆盖±10mA至±300mA，满足不同规模储能系统的需求。并具有500ms响应时间，适用于实时保护。并拥有隔离耐压高达3kV AC/1min（符合IEC 60664-1），电气间隙与爬电距离均达到7.2mm。这确保了在1500V直流储能系统中，即使出现瞬时高压浪涌，传感器也能在原副边之间建立可靠的安全屏障。
FR2V系列在储能系统中的应用
电池包在长期充放电循环及复杂工况下，其内部线路、连接端子的绝缘层可能因老化、震动、潮湿而劣化，产生对地的漏电流。若不及时发现，漏电流会逐渐增大，最终可能引发短路、热失控，甚至导致整个电池舱起火燃烧。FR2V传感器的解决方案如下：
1. 直流漏电流监测
储能系统绝缘故障检测：FR2V基于磁通门技术，能高精度测量直流系统中的微小漏电流（如±10mA），适用于储能柜中直流母线对地绝缘状态的实时监测。当绝缘电阻下降（如老化、受潮或机械损伤），漏电流会增加，FR2V可及时检测并输出电压信号，通过BMS或监控单元采集输出电压（±5V），可设定阈值（如30mA）触发保护动作。或者结合欧姆定律，可实时计算正负极对地的绝缘电阻值（Riso）进行多级阈值管理：
l 预警（如 Riso < 100 kΩ）：绝缘水平下降，系统记录数据趋势，提示计划性维护。
l 告警（如 Riso < 50 kΩ）：绝缘已恶化，发出声光告警，上报云平台。
l 故障（如 Riso < 10 kΩ）：严重安全风险，立即指令断路器分闸，实现毫秒级保护。

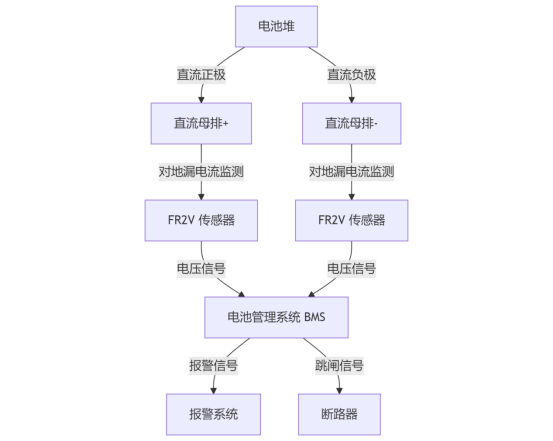

其应用框架图如下：
2. 电池堆叠系统的故障诊断

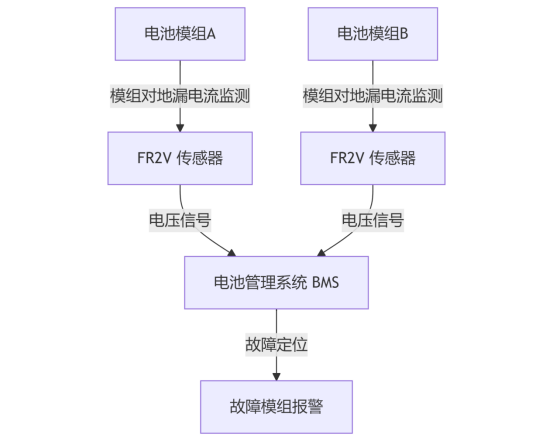

电池模组间绝缘监测： 在多模组堆叠的储能柜中，FR2V可检测模组间或模组对地的漏电流，定位故障模组。其工作温度为-10°C~70°C，存储温度为-40°C~85°C，适应户外储能柜环境，但也避免传感器长时间暴露在>100°C环境（如靠近功率器件），以保证寿命。另外其仅有20mA电流消耗，不增加系统负担。其应用框架图如下：
系统集成与信号处理
输出接口：
l 输出电压信号（±5V），可直接接入PLC、BMS或数据采集卡（如NI、ADI）。
l 推荐负载电阻10kΩ，确保测量精度。

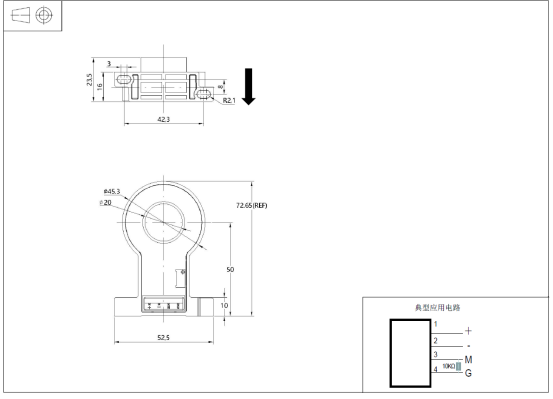

机械安装：
l 使用M4螺钉固定，安装力矩0.9N·m（±10%）。
l 原边过孔Φ20mm，适配标准母排。
安全与合规性
l 绝缘耐压：3kV AC/1min，满足储能系统高压安全要求。
l 防火材料：外壳UL94-V0级阻燃，符合储能柜防火标准。
风险预警与维护
l 定期校准：每年检查零点漂移（典型±20mV），确保测量准确性。
l 环境适应性：避免安装在振动或潮湿位置，影响传感器性能。
总结：
FR2V H00系列凭借高精度、低温漂、快速响应和强隔离特性，是现代储能系统直流漏电流监测的优选方案，尤其适用于对安全性要求极高的柜式锂电池储能。结合BMS和消防系统，可构建多层次安全防护网络。
在储能装机迈向亿千瓦级别的今天，FR2V系列漏电流传感器提供的已不仅是一个元器件的功能，其价值可远不止一次紧急断电，长期的精度稳定性才是实现预测性维护的关键，通过持续监测绝缘电阻的历史衰减曲线，可助运维团队从定期检修转向基于状态的检修（CBM），精准决策，提升系统可用性与全生命周期价值。
