在 1500V 直流平台、高并网与市场化交易加速推进的背景下，光伏逆变器内部的电流检测不再是可有可无，而且要求更高，绝缘设计要求也更高，同时电流测量精度也直接影响MPPT效率和安全保护，本文以 CS1V系列闭环霍尔电流传感器为例，结合行业近况与工程实际，讨论高压光伏逆变器中电流检测的技术逻辑、设计要点与落地注意事项。

1500V光伏系统对电流检测的核心要求

1500V光伏系统一般是通过提升直流侧电压从1000V至1500V和交流侧电压至800V，能显著降低系统损耗并提升发电效率‌，其中电流检测是确保系统高效、安全运行的关键环节，根据行业标准和实际应用需求，1500V光伏系统对电流检测的核心要求主要有以下几个方面：

高精度与宽量程

l ‌精度要求‌：直流侧电流检测需±1%以内精度，以支持MPPT（最大功率点跟踪）算法实现高效能量转换，并且高精度检测能准确反映光伏阵列的输出状态，避免因测量误差导致的能量损失或逆变器控制失准。

l ‌量程适配‌：1500V系统通常配置大功率逆变器，电流范围广，需覆盖从启动到满载的所有工况，例如CS1V系列（80-200A）可满足大功率场景需求。

高绝缘耐压

绝缘耐压能力需≥3000V DC（或更高），以满足系统电压等级和安全标准。1500V系统的直流母线电压高，传感器必须具备足够的绝缘强度，防止漏电或击穿风险。

快速响应

响应时间一般≤3μs，以捕捉瞬态故障（如短路、雷击浪涌）。快速响应有助于及时触发保护机制，减少设备损坏风险。

抗干扰能力

具备抗电磁干扰（EMI）和抗共模干扰能力，确保在复杂电磁环境下的测量稳定性。光伏电站现场存在大量逆变器、开关设备，电磁干扰严重。

温度稳定性

在-40°C至+85°C（或更宽）温度范围内，精度漂移≤±0.1%/°C。户外环境温度变化大，传感器性能需保持稳定。

低功耗

传感器自身功耗≤100mW，避免影响系统效率。长期运行中，低功耗设计有助于降低能源损耗和散热压力。

可靠性与寿命

MTBF（平均无故障时间）≥100万小时，适应户外长期运行。光伏电站寿命通常25年以上，传感器需匹配系统寿命周期。

安装便捷性支持PCB安装或开口式结构，便于集成和维护。简化安装流程，降低运维成本。

安全认证通过UL、IEC、CQC等认证，符合光伏行业安全标准。确保产品符合国际/国内市场准入要求。

常见技术方案对比

方案总结：

直流侧（光伏阵列→逆变器）采用闭环霍尔电流传感器（这里可以采用芯森电子的CS1V P00系列），原因是：高精度需求，以满足MPPT控制需求；以及高绝缘（≥3kV）适应1500V系统安全要求；还要温度稳定性佳，以便适应户外环境。

交流侧（逆变器→电网）：

低压侧：分流器（高精度+低成本，无绝缘需求）。

高压侧：罗哥夫斯基线圈（高绝缘+适用交流）或闭环霍尔传感器（兼顾直流/交流）。

过流保护：开环霍尔传感器（快速响应+低成本）或罗哥夫斯基线圈（高压交流侧）。

BMS电流监测：闭环霍尔传感器（高精度+温度稳定性）。

闭环霍尔在逆变器内的定位与优势

定位：电流检测同时承担监测（数据采集/能量计量）、控制输入（与 MPPT、逆变器控制回路联动）与安全保护（过流、短路检测）。因此传感器必须兼顾精度、带宽、绝缘与温漂特性。

闭环霍尔的技术要点（对比开环）：

l 磁通补偿（闭环）：通过补偿线圈实时抵消原边磁通，使输出更线性、低失真，改善零漂与非线性误差；

l 更高带宽和更快跟踪：闭环方案的跟踪时间通常在微秒级（CS1V 典型 1–3 μs），能跟随开关频率引入的快速电流变化；

l 良好绝缘与安全等级：模块化封装便于与高压直流母线隔离，满足逆变器内部的安全布局。

这些优势是 CS1V 这种产品在逆变器中被考虑的核心原因，但要注意它们的工程约束（下面展开）。相关规格见 CS1V 资料：CS1V 系列声明为“基于霍尔原理的闭环（补偿）电流传感器”，并列出带宽、跟踪时间与绝缘设计参数。

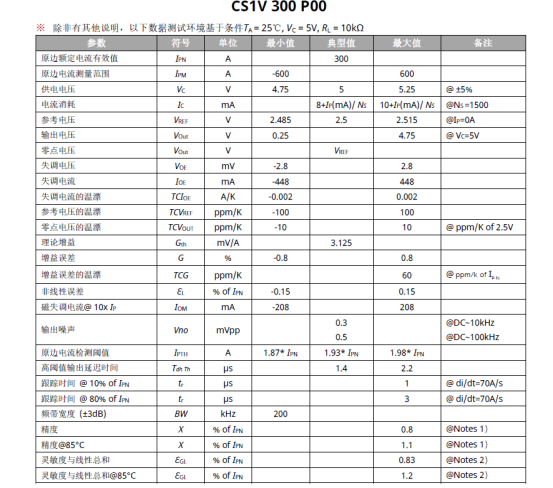

以 CS1V 为例的关键参数与工程含义

l 额定与测量范围：例如 CS1V-200P00 额定 200 A，测量范围 ±450 A。

l 精度：典型精度 ±1%（IPN 基准），在高温（85°C）下精度会下降至约 1.4%。

l 带宽与响应：±3 dB 带宽约 200 kHz，跟踪时间 1–3 μs，适合 PWM 高频成分的检测。

l 绝缘与耐压：交流隔离耐压 3 kV（50 Hz，1 min），瞬态耐压 8 kV（1.2/50 μs），爬电距离与电气间隙分别约 25.5 mm 与 13.3 mm，这对 1000–1500 V 直流系统的内部布局极为关键。

l 温漂与失调：零点与参考电压有ppm级温漂，失调电流和失调电压需在系统校准与补偿流程中处理。

工程含义：在高压直流（≥1000 V）逆变器里，传感器的绝缘与耐压参数决定其能否放置在直流母线近端；精度与温漂决定是否需要在逆变器的控制与数据链路中做在线校准；带宽与跟踪时间则决定能否用于捕捉快速开关事件（例如 IGBT 的瞬态过流判别）。以上参数应在系统级进行误差预算与失效模式分析（FMEA）。

典型工程落地建议

l 安装位置与母排结构

原边母排应尽量完全填充传感器过孔。避免部分填充或错位导致 di/dt 性能下降。

l 绝缘与防护

在 1000V+ 的直流环境下，按规格计算爬电距离与电气间隙；必要时在传感器周围增加绝缘罩或屏蔽，防止外来导体接触或污染导致局部击穿。

l 参考电压与接地策略

CS1V 输出基于参考电压（VREF），系统应保证参考电压稳定且与 ADC 及控制板的参考一致，避免因为 VREF 漂移引入的测量偏差。

l 热场与漂移管理

逆变器内温度分布不均，建议做温漂试验并在线或出厂做一次性标定；在软件侧保留温度补偿系数与零点自校准逻辑。

l EMC 与滤波

虽然闭环传感带宽高，但逆变器内部强开关场可能引入共模干扰。推荐在传感器输出侧加差分滤波与合适的 PCB 布局（短回流环路），并在系统级做 EMC 验证。

l 保护与联动逻辑

对于快速过流（IGBT 集中故障）建议以传感器原始fast通路（硬件比较器或 FPGA）作为第一道防护，同时将传感器输出做软件冗余判断（滤波后由主控做最终动作），以兼顾速度与稳定性。

工程实例

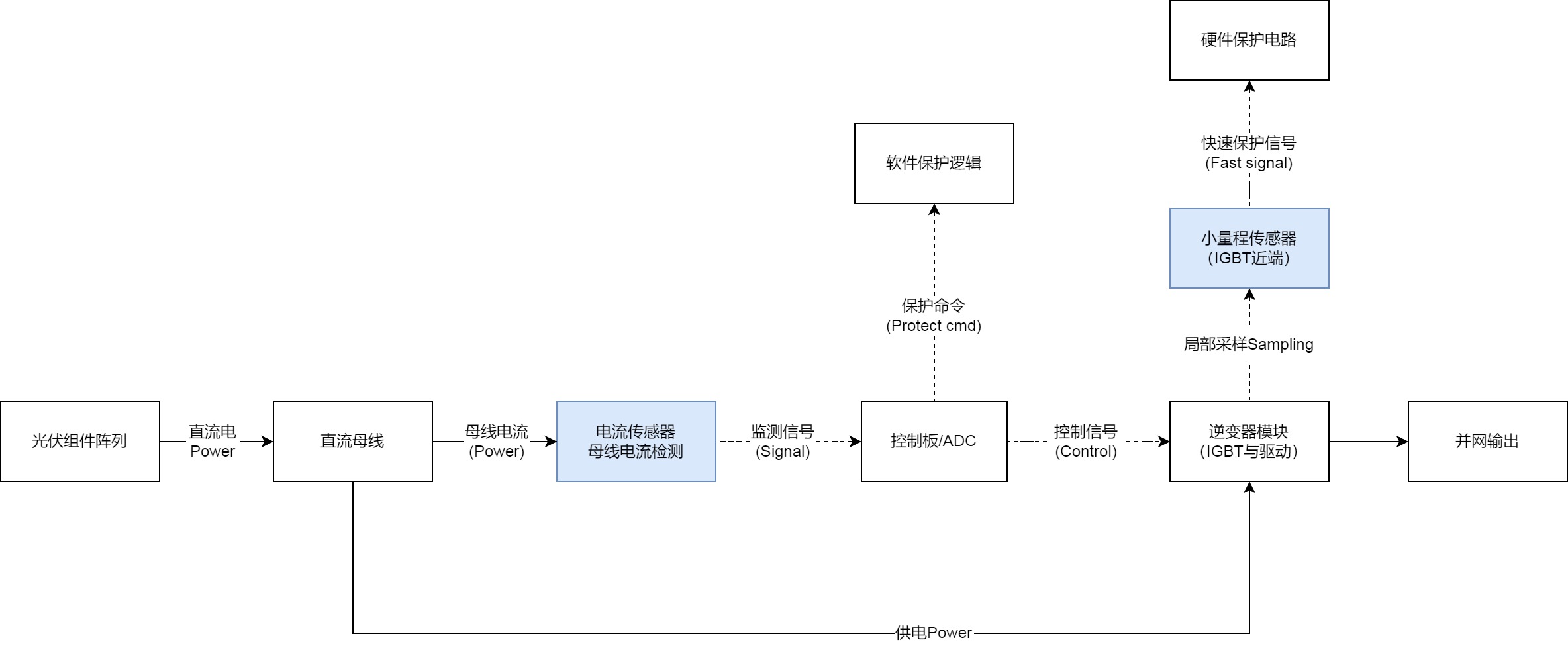

场景：某 1500V 直流前端并列多串光伏阵列接入一台集中式逆变器，设计中把CS1V-200 P00放在直流母线进线处用于MPPT与过流保护判别，同时在IGBT模块近端布置小额定值传感用于局部快速断路判别。实施要点：母排过孔完全填充、VREF 在 PCB 上通过低漂参考源供给、并在逆变器 EMC 试验中验证输出线滤波效果。该方案可在满足精度与响应的前提下，优化保护动作的可靠性（具体参数和测试报告应以现场试验为准）。

结语

电流传感器不是“黑盒”，选择后必须做系统级验证（温漂、频带、瞬态响应、绝缘与 EMC）。在 1000V+ 平台上，耐压与爬电距离是安全布局的硬约束，切不可仅以“量程/精度”衡量器件可用性。CS1V这类闭环霍尔在带宽与线性度上具有天然优势，适合用于兼顾MPPT数据输入与保护触发的混合角色，但必须结合校准与防护设计以降低系统级风险。
