在追求“双碳”目标的当下，风能作为清洁能源的主力军之一，其稳定高效运行直接关系到能源供应和电网的安全。在这庞然大物内部，精准的“感知神经”系统正默默守护着每一次电流的平稳传输。今天，我们来聊聊这感知神经系统——高精度电流传感。

风机运行的电流监测挑战

自然界的风，正所谓风云变幻，高深莫测，风机时刻面临着风速不定频繁启停，启动时风机受到大电流冲击，可能触发过流保护机制。；另外，也受到雷雨天气等外界干扰，瞬态高压也可能损坏设备。另外，风机内部，过流、短路、绝缘老化等问题。因此，风机需要实时精确测量直流/交流/脉冲电流，这就要求检测器件具备高绝缘、低温漂、快速响应等特性。

常见风机电流检测方案对比

场景分析和选型建议：

l 1.5MW风机变流器：通常采用霍尔闭环传感器（如芯森CS3A 100 P00），测量±100A直流电流，配合PLC实现过流保护。

l 3MW海上风机：需耐盐雾、高绝缘，可选增强型霍尔传感器或光纤电流传感器。

l 低压控制回路：可使用分流器，但需加装绝缘隔离措施。

l 1.5MW风机：变流器额定电流约500A，可选多个CS3A 100 P00并联或单个大电流传感器（如CS3A 200 P00）。5MW风机：需≥±300A量程，推荐CS3A 125 P00或定制化方案。

l 海上风机：选择UL94-V0外壳、耐盐雾设计的传感器。高原风机：确保工作温度覆盖-40°C（如CS3A系列）。

l 空间受限时，优先选择紧凑型闭环传感器（如CS3A，尺寸25.4×36.5mm）。

霍尔效应闭环电流传感器简述

工作原理：

原边电流Ip产生的磁场和输出电流I,在补偿线圈上产生的磁场大小相等，方向相反。霍尔感应器件和处理电路与补偿线圈一起输出电流Ip，该输出电流I精确反映被测电流的大小和方向。由于磁芯工作在零磁通状态，磁芯的非线性和剩磁对传感器的精度没有影响，所以霍尔闭环传感器的精度高，非线性失真小。

技术特点：

l 频带宽

l 测量精度高

l 响应快

l 低温漂

l 非常好的非线性失真

l 无插入损耗

风机故障预防与传感器的作用

1. 过流保护

传感器实时监测变流器电流，当电流超过预设值（如1.2倍额定电流）时，触发保护机制，切断故障回路。

2. 绝缘监测

l 通过爬电距离和绝缘耐压设计，预防漏电风险。

l 定期进行绝缘耐压测试，确保传感器性能稳定。

3. 动态响应

高带宽（150kHz）应对风速变化引发的di/dt冲击，避免误触发。

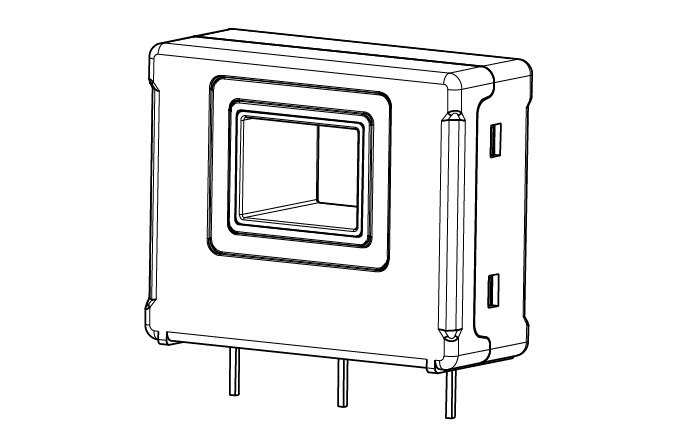

CS3A简介

CS3A P00系列是芯森电子自主研发的基于霍尔原理的闭环（补偿）电流传感器，额定量程从50A至125A，可用于测量直流、交流和脉冲电流等。

特性

l 基于霍尔原理的闭环（补偿）电流传感器

l 原边和副边之间绝缘

l 原材料符合UL 94-V0

l 优异的线性度

l 出色的精度

l 低温漂

l 没有插入损耗

l 执行标准:

nIEC 60664-1:2020

nIEC 61800-5-1:2022

nIEC 62109-1:2010

应用领域

l 交流变频调速，伺服电机

l 不间断电源 (UPS)

l 直流电机驱动的静止式变流器

l 开关电源 (SMPS)

l 电焊机电源

l 电池管理

l 风能变频器

l 测试和测量设备

参数特点

l 电流输出

l 供电电压：±12V~±15V

l 额定量程：±50~125A

l 测量范围：±90~200A

l 工作范围：-40~85°C

l 典型精度：±0.3%

l 响应时间：0.5μs

l 绝缘耐压：3kV

l 瞬态耐压：7kV

l 电气间隙/爬电距离：6.7mm

l 频带宽度：150kHz

l 线性度：0.2%

选型案例

1.5MW风机变流器：

选型：3个CS3A 100 P00并联，总量程±450A（留余量）。

安装：副边输出接PLC模拟输入，通过Modbus上传SCADA系统。

校准：每年使用Fluke 773校验精度，确保误差≤0.5%。

3MW海上风机：

选型：CS3A 125 P00或定制化高绝缘型号。

注意事项：加装散热片，确保母排温度≤100°C。

选择合适的传感器，不仅能提升检测精度，还能延长设备寿命、降低运维成本。

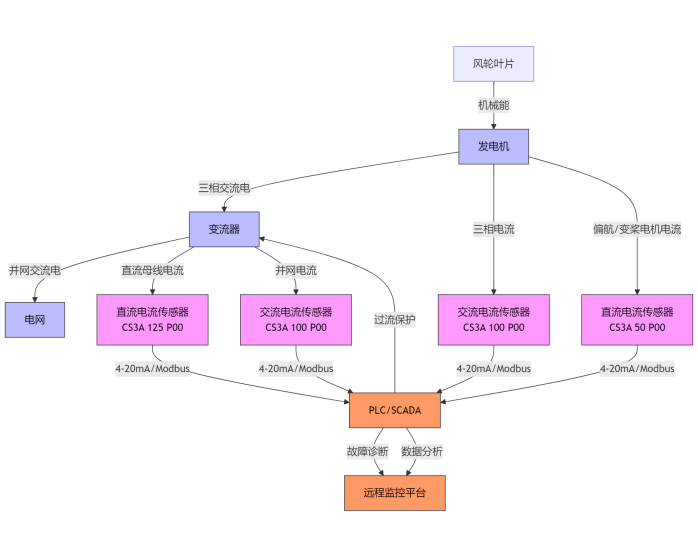

CS3A在风机中应用框架图

结语：

当前，我们正迈向智能风电时代，每一项基础技术的精进，尤其是电流传感器作为风机“感知神经”，更应该夯实感知根基，方能驭风而行，贡献更多绿色电力。
