在新疆一座200MW光伏电站中，运维人员在监控系统中发现多个光伏组串的输出功率持续下滑，日均下降达到3.7%。经过逐一排查，问题指向了组件与地之间缓慢积累的直流漏电流。这类毫安级的小电流虽不易察觉，却会长期影响发电效率，成为电站运行中的“隐形损耗”。

随着全球光伏装机规模不断扩大，系统安全已不只是成本优化的附属话题，而成为保障电站长期收益的核心议题。在潮湿、多盐雾等复杂环境中，组件与地之间易形成漏电流通道，既可能威胁人身安全，也会加速电势诱导衰减（PID）现象，直接导致组件性能下滑。为了及时识别这些微弱电流并加以控制，磁通门漏电流传感器成为目前较为有效的监测手段之一。

微电流监测：从看不见到可控

磁通门直流漏电流传感器的工作原理

原边电流Ip产生的磁场和输出电流Is在补偿线圈上产生的磁场大小相等，方向相反。由线圈和方波振荡电路产生方波，振荡电路的输出信号，通过解调滤波电路对零磁通产生的信号进行处理，再经过调零及放大电路对零点和输出信号幅度进行调整。由于磁芯工作在零磁通状态，磁芯的非线性和剩磁对传感器的精度没有影响，所以磁通门直流漏电流电流传感器的精度高,非线性失真小,主要用于直流小电流和漏电流的检测。

磁通门传感器采用磁饱和检测原理，可实现对直流毫安级电流的高精度测量。相比常见的霍尔传感器，其在微小电流段的抗干扰能力与稳定性表现更为出色，尤其适合对PID早期现象的监控。

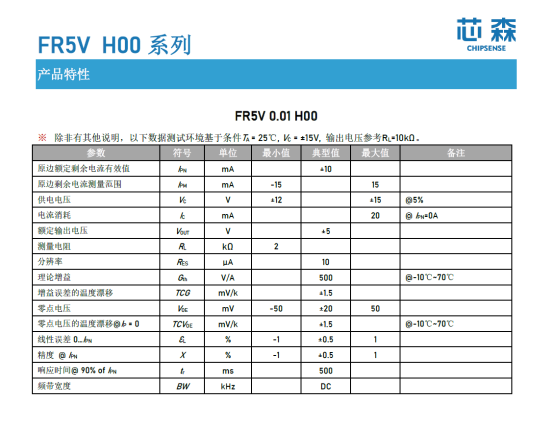

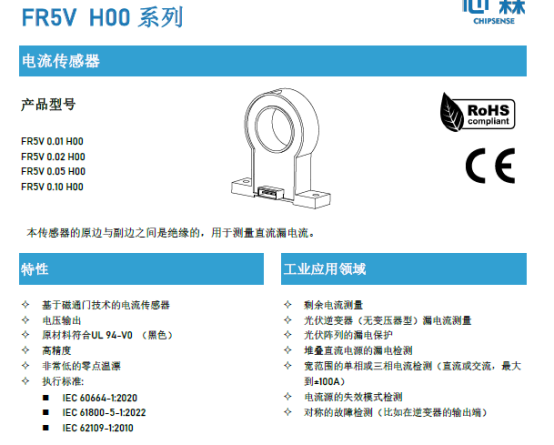

以芯森电子的FR5V系列为例，在实测环境下展现出以下性能优势：

l 测量精度：±0.5%，高于行业主流的±2~5%；

l 电流分辨率：可稳定检测0.01~0.1A的微弱漏电；

l 温漂控制：±1.5mV/K零点温漂，-10℃~70℃工况下仍保持稳定；

l 绝缘性能：隔离耐压达3000V AC，电气间隙达7.2mm，满足甚至超过IEC标准要求。

其外壳采用UL 94-V0阻燃材料，工作温度覆盖-25℃至+70℃，具备良好的环境适应性，即使在昼夜温差超过40℃的西北戈壁地区，仍能稳定运行。

关键部署节点与防护机制

芯森电子FRxV系列传感器可部署在以下位置：组串负极汇流箱、逆变器输入端、组件与支架之间，构成系统级安全监测网络。

其防护机制大致可分为三道：

1. 初级监测：当漏电流超过50mA，系统记录异常点；

2. 中级干预：连续多日超120mA时，触发夜间接地或修复机制；

3. 高级防护：超过250mA时，自动断开组串，防止电弧火灾。

通过上述机制，可以显著减少电气事故和发电损耗。以新疆某光伏场为例，在部署FR7V P00型号传感器半年后，漏电流控制联动PID防护系统，组件衰减率由3.7%降至0.8%，每年减少发电损失近380万元。

与传统检测手段对比

磁通门传感器为何能在行业内获得认可？与其他方法相比，它在响应速度、精度、安装方式等方面表现更为优异：

传统的人工巡检或绝缘电阻测试，往往无法识别雨后或清洗后造成的绝缘突变。而FRxV系列具备毫秒级响应速度和微安级分辨率，可实时反映环境与运行状态变化导致的微电流波动，显著提升故障发现的及时性。

国产化替代：窗口与挑战

随着1500V光伏系统的普及，对直流侧漏电流的监测需求持续增长。据行业测算，1GW装机容量需配置约2.5万个漏电流传感器，全球市场规模已进入千万级。

国产产品正逐步填补这一空白。FRxV系列在价格、定制能力与系统兼容性方面具备优势：

l 成本控制：价格较进口产品低30%-50%，有助于系统集成厂降低度电成本；

l 环境适配：针对沿海、沙漠、高原等特殊环境推出定制型号；

l 平台兼容性：可接入主流光伏SCADA系统，实现组件级数据可视化与报警联动。

l 供应链与服务：国产替代带来更优质、更稳定的本土供应链和快速响应的售后技术服务。

在宁夏一座智能光伏电站中，运维人员通过大屏即可实时查看每个组串的电流状态。当某支路出现72mA持续性漏电流，系统自动生成工单并建议夜间启动修复程序，减少人工排查负担。

向前一步：从监测走向预测

传感器不仅用于被动报警。借助边缘计算和机器学习，运维人员已能根据电流波形变化识别潜在风险：

l 微弱波动（0.1~1mA）可能关联接线盒二极管老化；

l 周期性尖峰则可能预示支架绝缘层磨损；

l 温度偏移曲线则可能预警组件热斑风险。

这种从“看见”到“预判”的转变，使光伏系统在运行维护上更为主动，减少突发停机风险。

结语：小材大用

当行业关注更多的是组件转换效率与储能协同时，一枚三指大小的磁通门传感器，正在承担起系统“神经末梢”的角色。国产化不仅意味着成本下降，更代表着工程应用中的可靠性提升。未来，在构建更安全、更高效的光伏系统路径中，它们的角色只会越来越重要。
