随着光伏发电系统规模的不断扩大和储能技术的日益成熟，光伏系统从发电到储电的全链路监测变得尤为重要。在这一过程中，电流传感器作为关键监测元件，承担着精确测量电流、保障系统安全稳定运行的重任。本文将深入探讨CS1V P00系列电流传感器在光伏领域，特别是在光伏组件与储能系统衔接处的电流协同监测技术。

CS1V P00传感器技术基础

CS1V P00系列电流传感器基于霍尔原理的闭环(补偿)设计，具有原边和副边之间的绝缘特性，符合UL 94-V0标准的原材料，以及优异的线性度、出色的精度和低温漂特性。这些技术特点使其特别适合光伏系统中复杂多变的电流测量环境。

光伏系统中的电流监测挑战

光伏系统从发电到储电的全链路包括光伏组件、直流汇流箱、逆变器、储能系统和电网接入等多个环节。在这些环节中，电流监测面临以下主要挑战：

1. 宽范围的电流测量：光伏系统在不同光照条件下产生的电流变化范围大，需要传感器能够适应从低电流到高电流的宽范围测量。

2. 高精度的电流测量：精确的电流测量对于系统效率优化和故障诊断至关重要。

3. 快速响应能力：光伏系统特别是储能系统中的电流变化可能非常迅速，需要传感器具有快速响应能力。

4. 高隔离电压要求：光伏系统中存在高电压环境，传感器需要具备足够的隔离电压能力以确保安全。

CS1V P00在光伏组件与储能系统衔接处的应用

电流协同监测技术

在光伏组件与储能系统的衔接处，CS1V P00传感器通过以下技术实现电流协同监测：

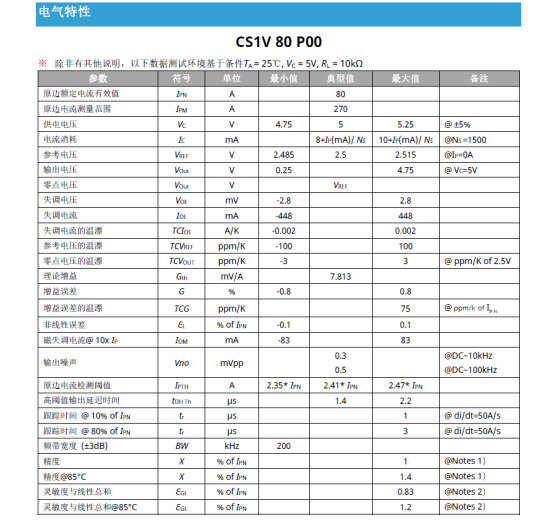

1. 宽量程设计：CS1V P00系列提供80A至300A不等的额定电流测量范围，同时具备高达270A(或更高)的测量能力，能够适应光伏系统从低光照到强光照条件下的电流变化。

2. 高精度测量：CS1V P00系列传感器具有±1%的典型精度(在85°C环境下为±1.4%)，能够精确测量光伏系统中的电流变化，为系统效率优化提供数据支持。

3. 快速响应特性：CS1V P00系列传感器具有200kHz的带宽和快速的跟踪时间(在10%和80%量程下分别为1μs和3μs)，能够及时捕捉光伏系统中的瞬态电流变化，特别是储能系统充放电过程中的快速电流变化。

4. 高隔离电压：CS1V P00系列传感器提供3kV(50Hz,1min)的交流隔离耐压和8kV的瞬态耐压，满足光伏系统中高电压环境下的安全隔离要求。

具体应用场景

1. 光伏逆变器直流侧电流监测：CS1V P00传感器可以精确测量光伏逆变器直流侧的输入电流，为最大功率点跟踪(MPPT)算法提供精确的电流反馈，优化系统发电效率。

2. 储能系统充放电电流监测：在储能系统充放电过程中，CS1V P00传感器能够实时监测电池组的充放电电流，为电池管理系统(BMS)提供关键数据，确保电池在安全范围内工作，延长电池寿命。

3. 直流汇流箱电流监测：在光伏阵列与逆变器之间的直流汇流箱中，CS1V P00传感器可以监测各支路的电流，实现电流均衡监测，及时发现异常情况。

4. 防逆流保护：在并网光伏系统中，CS1V P00传感器可以监测馈入电网的电流，当检测到反向电流(即电网向光伏系统供电)时，触发保护机制，防止电能逆流。

技术优势分析

CS1V P00传感器在光伏系统中的应用优势主要体现在以下几个方面：

1. 高可靠性：CS1V P00传感器采用闭环霍尔原理设计，具有优异的线性度和低温漂特性，能够在光伏系统宽温度范围(-40°C至85°C工作，-55°C至125°C存储)内保持稳定的测量性能。

2. 电气隔离安全性：CS1V P00传感器提供高达3kV的隔离耐压，满足光伏系统中高电压环境下的安全要求，有效隔离原边高压与副边控制电路，保障系统安全。

3. 低噪声特性：CS1V P00传感器在DC~100kHz范围内的输出噪声仅为0.3-0.5mVpp，能够提供干净的电流测量信号，减少测量误差。

4. 快速响应能力：CS1V P00传感器具有200kHz的带宽和微秒级的响应时间，能够及时捕捉光伏系统中的快速电流变化，特别是储能系统充放电过程中的瞬态电流变化。

系统集成考虑

在实际系统集成中，CS1V P00传感器的应用需要注意以下方面：

1. 电源要求：CS1V P00传感器工作电压为4.75V至5.25V，典型值为5V，需要提供稳定的电源供应。

2. 输出信号处理：CS1V P00传感器的输出电压范围为0.25V至4.75V(对应0A至额定电流)，需要适当的信号调理电路将其转换为适合后续处理的信号。

3. 安装布局：CS1V P00传感器的外形尺寸为标准设计，安装时需要考虑机械尺寸和电气连接，特别是原边母排的设计需要完全充满原边过孔，以达到最佳的动态特性。

4. 环境防护：虽然CS1V P00传感器本身具有较高的环境适应性，但在光伏系统户外应用中，仍需考虑适当的防护措施，如防尘、防水等。

结语

CS1V P00系列电流传感器凭借其优异的技术特性，在光伏系统从发电到储电的全链路监测中发挥着关键作用。特别是在光伏组件与储能系统衔接处，CS1V P00传感器通过宽量程、高精度、快速响应和高隔离电压等特性，实现了电流的精确协同监测，为光伏系统的安全稳定运行和效率优化提供了可靠保障。随着光伏技术的不断发展，CS1V P00传感器在这一领域的应用前景将更加广阔。
